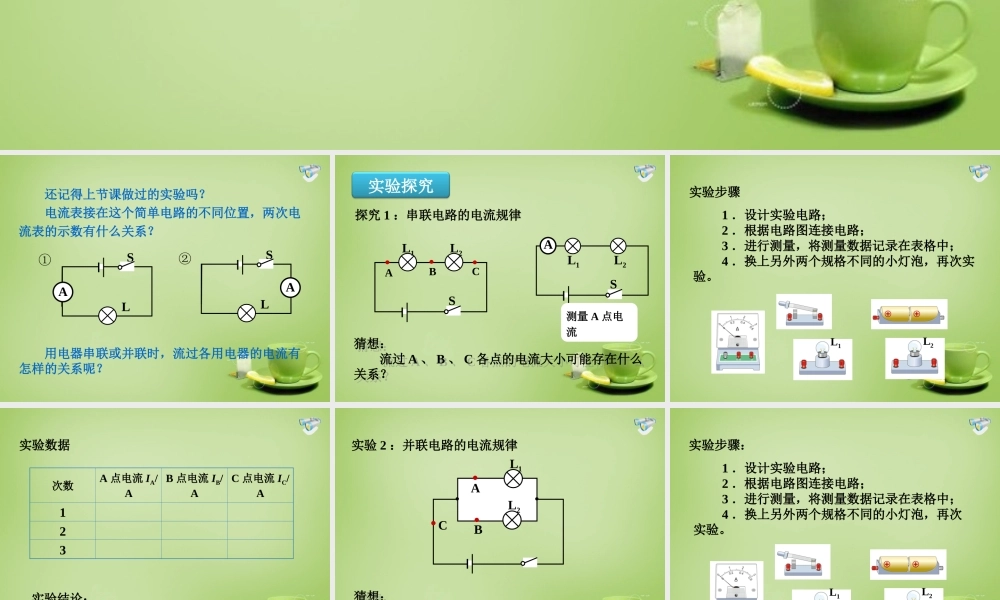

串、并联电路中电流的规律 第十五章 第５节SLASLA①② 还记得上节课做过的实验吗
电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系
用电器串联或并联时，流过各用电器的电流有怎样的关系呢
探究 1 ：串联电路的电流规律SL2ABCL1SL2L1A测量 A 点电流实验探究猜想： 流过 A 、 B 、 C 各点的电流大小可能存在什么关系
猜想： 流过 A 、 B 、 C 各点的电流大小可能存在什么关系
1 ．设计实验电路； 2 ．根据电路图连接电路； 3 ．进行测量，将测量数据记录在表格中； 4 ．换上另外两个规格不同的小灯泡，再次实验
L2L1实验步骤实验结论： 串联电路中，电流处处相等
次数A 点电流 IA/AB 点电流 IB/AC 点电流 IC/A123实验数据L1L2L1ABC猜想： 流过 A 、 B 、 C 各点的电流大小可能存在什么关系
猜想： 流过 A 、 B 、 C 各点的电流大小可能存在什么关系
实验 2 ：并联电路的电流规律 1 ．设计实验电路； 2 ．根据电路图连接电路； 3 ．进行测量，将测量数据记录在表格中； 4 ．换上另外两个规格不同的小灯泡，再次实验
L2L1实验步骤：实验结论： 并联电路中，干路电流等于各支路电流之和

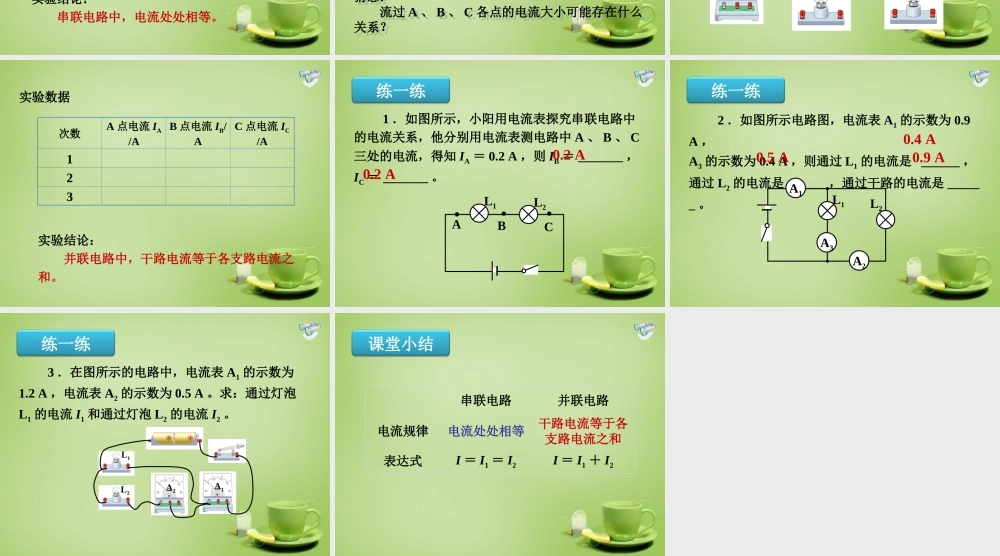

次数A 点电流 IA/AB 点电流 IB/AC 点电流 IC/A123实验数据 1 ．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中 A 、 B 、 C三处的电流，得知 IA ＝ 0
2 A ，则 IB ＝ _______ ，IC ＝ _______
2 AABCL1L2练一练 2 ．如图所示电路图，电流表 A1 的示数为 0
9 A ，A3 的示数为 0
4 A ，则通过 L1 的电流是 ______ ，通过 L2 的电流是 ______ ，通过干路的电流是 _____
