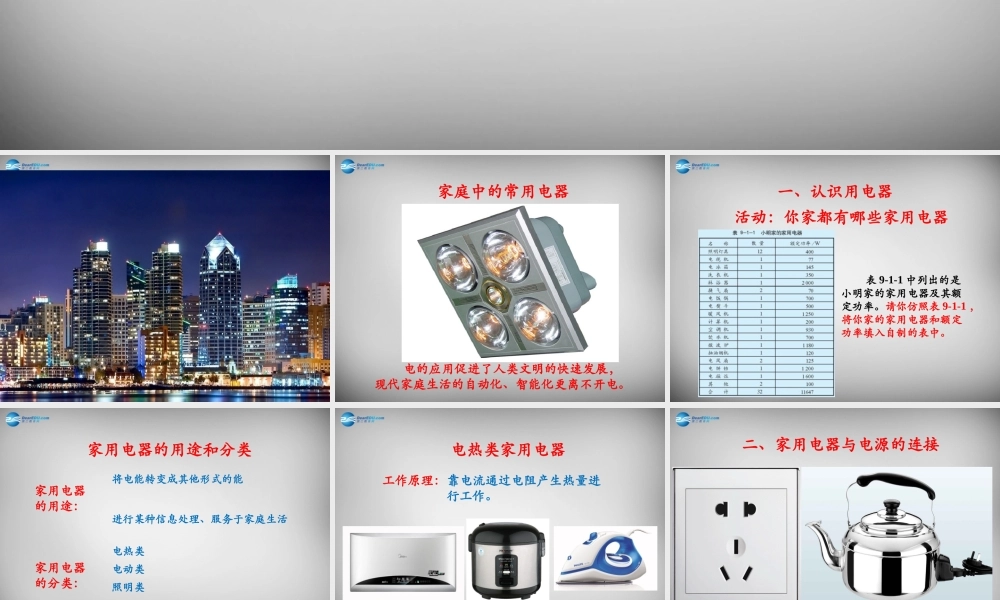

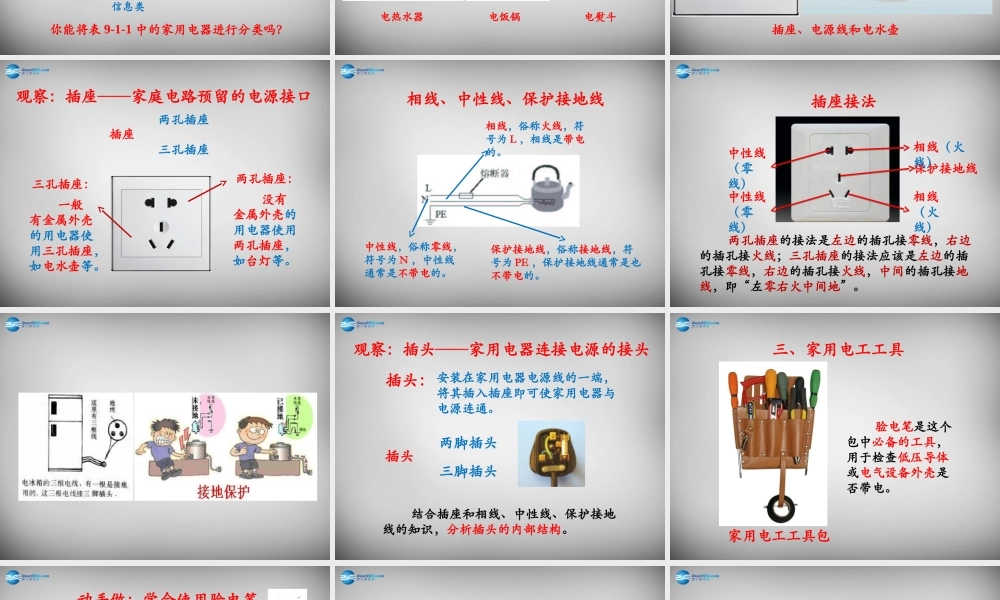

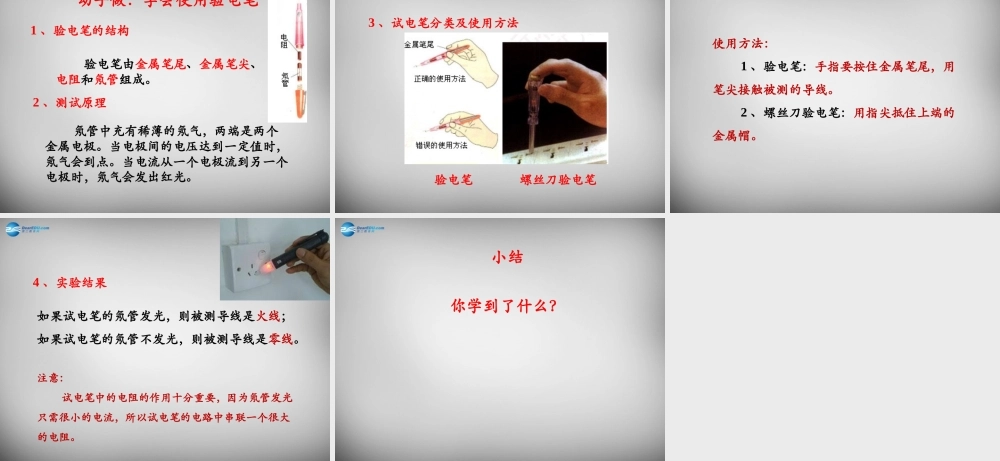

第九章 家庭用电一、家用电器家庭中的常用电器 电的应用促进了人类文明的快速发展，现代家庭生活的自动化、智能化更离不开电。一、认识用电器活动：你家都有哪些家用电器 表 9-1-1 中列出的是小明家的家用电器及其额定功率。请你仿照表 9-1-1 ，将你家的家用电器和额定功率填入自制的表中。家用电器的用途和分类家用电器的用途：将电能转变成其他形式的能进行某种信息处理、服务于家庭生活家用电器的分类：电热类电动类照明类信息类你能将表 9-1-1 中的家用电器进行分类吗？电热类家用电器工作原理：靠电流通过电阻产生热量进行工作。电热水器电饭锅电熨斗二、家用电器与电源的连接插座、电源线和电水壶观察：插座——家庭电路预留的电源接口插座两孔插座三孔插座两孔插座： 没有金属外壳的用电器使用两孔插座，如台灯等。三孔插座： 一般有金属外壳的用电器使用三孔插座，如电水壶等。相线、中性线、保护接地线相线，俗称火线，符号为 L ，相线是带电的。中性线，俗称零线，符号为 N ，中性线通常是不带电的。保护接地线，俗称接地线，符号为 PE ，保护接地线通常是也不带电的。插座接法中性线（零线）相线（火线）保护接地线 两孔插座的接法是左边的插孔接零线，右边的插孔接火线；三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。中性线（零线）相线（火线）观察：插头——家用电器连接电源的接头插头：安装在家用电器电源线的一端，将其插入插座即可使家用电器与电源连通。插头两脚插头三脚插头 结合插座和相线、中性线、保护接地线的知识，分析插头的内部结构。三、家用电工工具家用电工工具包 验电笔是这个包中必备的工具，用于检查低压导体或电气设备外壳是否带电。1 、验电笔的结构 验电笔由金属笔尾、金属笔尖、电阻和氖管组成。动手做：学会使用验电笔2 、测试原理 氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会到点。当电流从一个电极流到另一个电极时，氖气会发出红光。3 、试电笔分类及使用方法验电笔螺丝刀验电笔使用方法： 1 、验电笔：手指要按住金属笔尾，用笔尖接触被测的导线。 2 、螺丝刀验电笔：用指尖抵住上端的金属帽。4 、实验结果如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。注意： 试电笔中的电阻的作用十分重要，因为氖管发光只需很小的电流，所以试电笔的电路中串联一个很大的电阻。小结你学到了什么？
