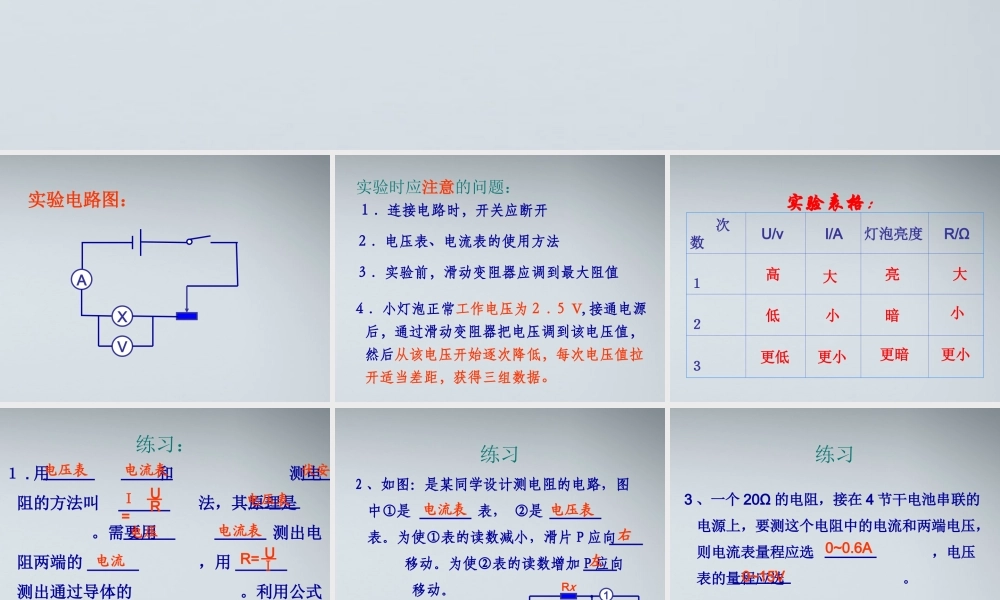

7.3 测量小灯泡的电阻AVX实验电路图：实验时应注意的问题：１．连接电路时，开关应断开２．电压表、电流表的使用方法３．实验前，滑动变阻器应调到最大阻值４．小灯泡正常工作电压为２ . ５ V, 接通电源后，通过滑动变阻器把电压调到该电压值，然后从该电压开始逐次降低，每次电压值拉开适当差距，获得三组数据。实验表格： 次数 U/v I/A灯泡亮度 R/Ω １ ２ ３高大亮大小暗小低更低更小更暗更小练习：１ . 用 和 测电阻的方法叫 法，其原理是 。需要用 测出电阻两端的 ，用 测出通过导体的 。利用公式 ，求出导体的电阻。电压表电流表电压表电流表电压电流伏安Ｉ=URUIR=练习2 、如图：是某同学设计测电阻的电路，图中①是 表， ②是 表。为使①表的读数减小，滑片 P 应向 移动。为使②表的读数增加 P 应向 移动。12PRx电流表电压表右左练习3 、一个 20Ω 的电阻，接在 4 节干电池串联的电源上，要测这个电阻中的电流和两端电压，则电流表量程应选 ，电压表的量程应选 。0~0.6A0~15V4 、如图：闭合两个开关，看到的现象是 ； 点燃两酒精灯，在加热过程中发现 。AA玻璃灯丝甲乙电流表甲无示数；电流表乙有示数电流表甲指针发生偏转，电流表乙指针偏转角度变小。5 、在做“测小灯泡电阻”的实验中，当开关闭合后，若电压表有示数，电流表示数为零，移动滑动变阻器滑时，电压表示数基本没变化，其原因可能是（ ）A 、滑动变阻器接触不良B 、开关接触不良C 、小灯泡两端短路D 、灯泡的钨丝断了Ｄ６、现在要测一个未知电阻的阻值 Rx ，手边已有的器材有：电源、开关、导线，一个已知阻值的电阻 R 。要求再选用一种电表即可测出的 Rx 电阻值。说出你所选用的是哪种电表？并设计电路图及所采取的做法？作业：动手动脑学物理：１、２
