九年级物理下册 第十七章 第三节 无线电通信课件 鲁科版五四制 课件VIP免费

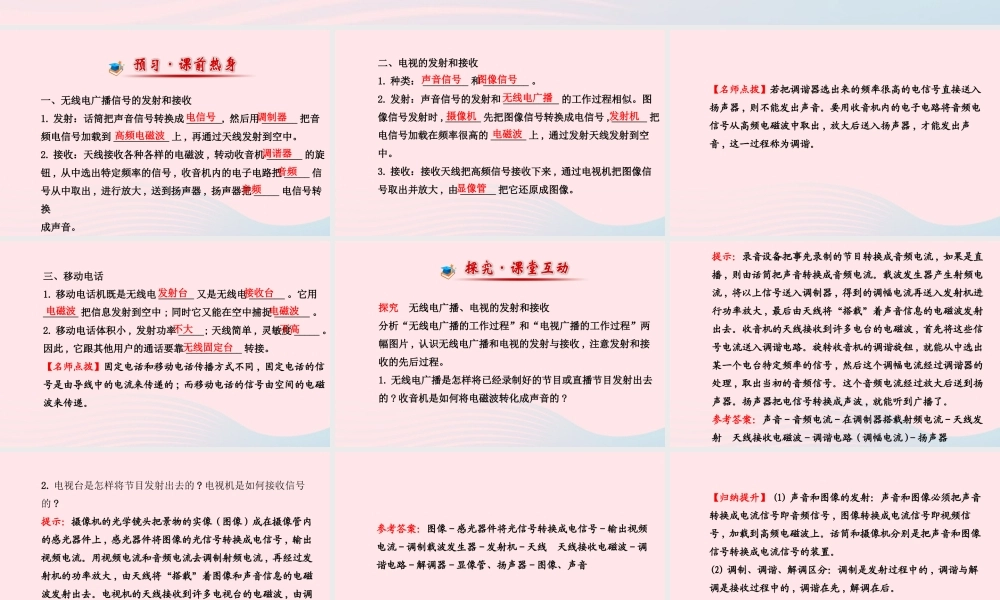

第三节 无线电通信 一、无线电广播信号的发射和接收1. 发射：话筒把声音信号转换成 _______, 然后用 _______ 把音频电信号加载到 ___________ 上 , 再通过天线发射到空中。2. 接收：天线接收各种各样的电磁波 , 转动收音机 _______ 的旋钮 , 从中选出特定频率的信号 , 收音机内的电子电路把 _____ 信号从中取出 , 进行放大 , 送到扬声器 , 扬声器把 _____ 电信号转换成声音。电信号调制器高频电磁波调谐器音频音频二、电视的发射和接收1. 种类： _________ 和 _________ 。2. 发射：声音信号的发射和 ___________ 的工作过程相似。图像信号发射时 ,_______ 先把图像信号转换成电信号 ,_______ 把电信号加载在频率很高的 _______ 上 , 通过发射天线发射到空中。3. 接收：接收天线把高频信号接收下来 , 通过电视机把图像信号取出并放大 , 由 _______ 把它还原成图像。声音信号图像信号无线电广播摄像机发射机电磁波显像管【名师点拨】若把调谐器选出来的频率很高的电信号直接送入扬声器 , 则不能发出声音。要用收音机内的电子电路将音频电信号从高频电磁波中取出 , 放大后送入扬声器 , 才能发出声音 , 这一过程称为调谐。 三、移动电话1. 移动电话机既是无线电 _______ 又是无线电 _______ 。它用_______ 把信息发射到空中 ; 同时它又能在空中捕捉 _______ 。2. 移动电话体积小 , 发射功率 _____; 天线简单 , 灵敏度 _____ 。因此 , 它跟其他用户的通话要靠 ___________ 转接。【名师点拨】固定电话和移动电话传播方式不同 , 固定电话的信号是由导线中的电流来传递的 ; 而移动电话的信号由空间的电磁波来传递。发射台接收台电磁波电磁波不大不高无线固定台探究 无线电广播、电视的发射和接收分析“无线电广播的工作过程”和“电视广播的工作过程”两幅图片 , 认识无线电广播和电视的发射与接收 , 注意发射和接收的先后过程。1. 无线电广播是怎样将已经录制好的节目或直播节目发射出去的 ? 收音机是如何将电磁波转化成声音的 ?提示：录音设备把事先录制的节目转换成音频电流 , 如果是直播 , 则由话筒把声音转换成音频电流。载波发生器产生射频电流 , 将以上信号送入调制器 , 得到的调幅电流再送入发射机进行功率放大 , 最后由天线将“搭载”着声音信息的电磁波发射出去。收音机的天线接收到许多电台的电磁波 , 首先将这些信号电流送...
