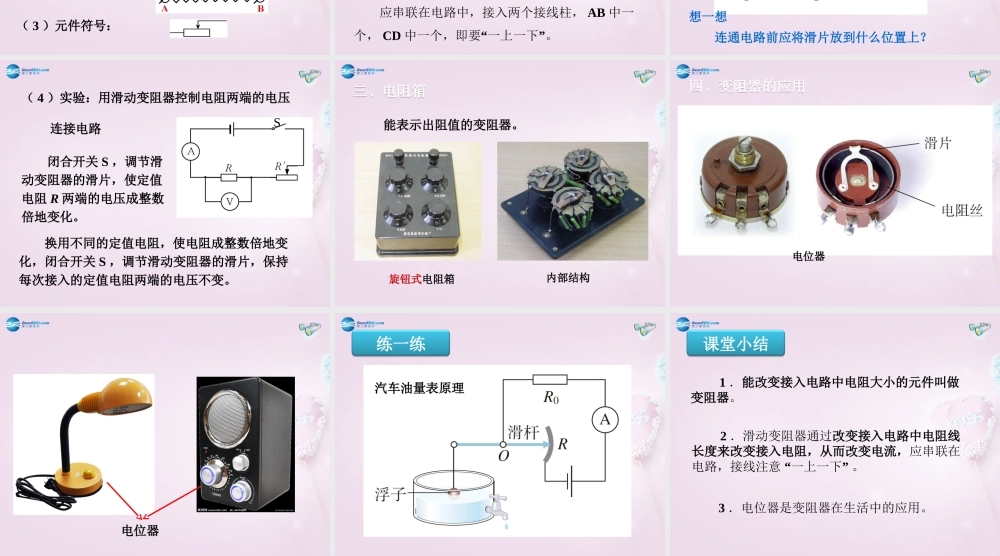

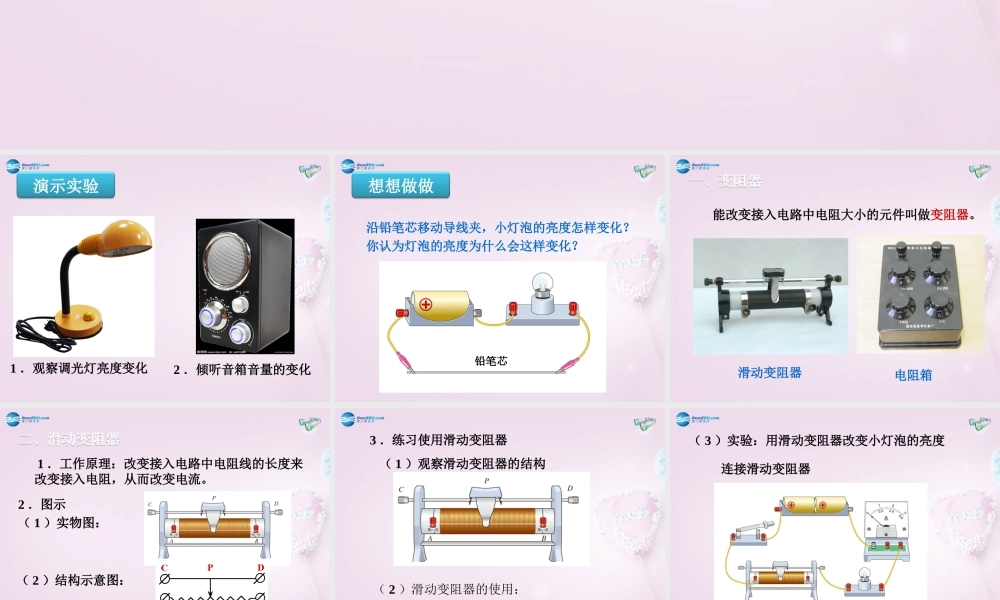

变阻器 第十六章 第４节1 ．观察调光灯亮度变化2 ．倾听音箱音量的变化演示实验 沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做一、变阻器一、变阻器 滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱 （ 3 ）元件符号： （ 2 ）结构示意图： 2 ．图示 （ 1 ）实物图：二、滑动变阻器二、滑动变阻器 1 ．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。 （ 1 ）观察滑动变阻器的结构 （ 2 ）滑动变阻器的使用： 应串联在电路中，接入两个接线柱， AB 中一个， CD 中一个，即要“一上一下” 。 3 ．练习使用滑动变阻器 连接滑动变阻器 连通电路前应将滑片放到什么位置上？想一想（ 3 ）实验：用滑动变阻器改变小灯泡的亮度（ 4 ）实验：用滑动变阻器控制电阻两端的电压 闭合开关 S ，调节滑动变阻器的滑片，使定值电阻 R 两端的电压成整数倍地变化。 换用不同的定值电阻，使电阻成整数倍地变化，闭合开关 S ，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S 能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱三、电阻箱内部结构电位器四、变阻器的应用四、变阻器的应用电位器汽车油量表原理练一练 1 ．能改变接入电路中电阻大小的元件叫做变阻器。 3 ．电位器是变阻器在生活中的应用。 2 ．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在 电路，接线注意 “一上一下” 。课堂小结
