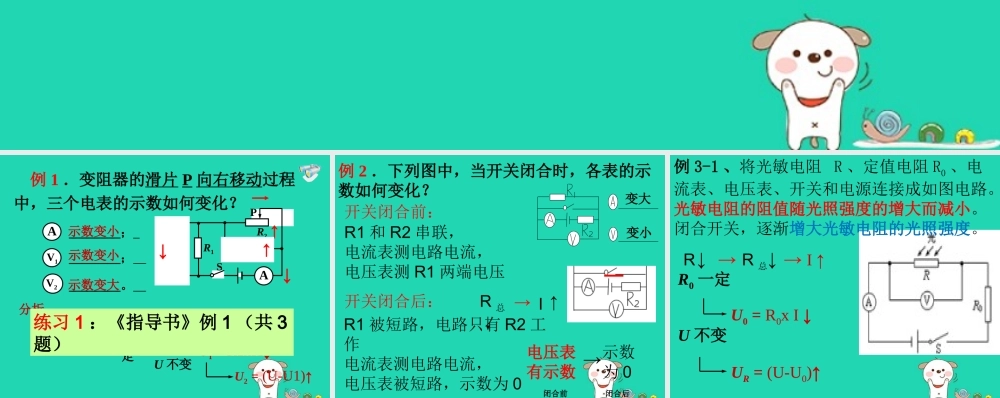

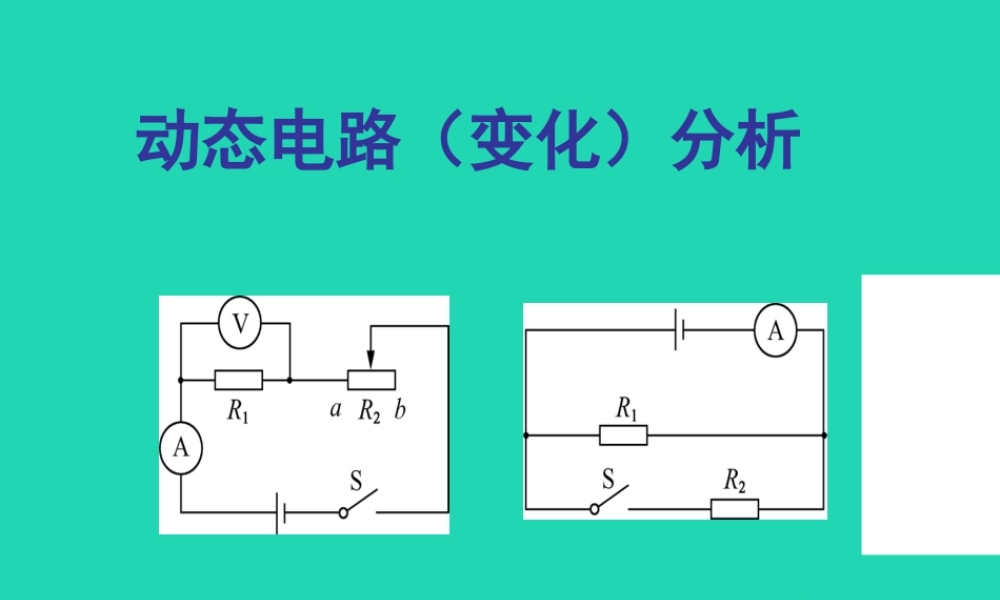

动态电路（变化）分析R1 一定 例 1 ．变阻器的滑片 P 向右移动过程中，三个电表的示数如何变化？分析：＿＿＿＿； 示数变大V2V1A示数变小＿＿＿＿； ＿＿＿＿。 R2 ↑→ R ↑→I↓= I1 ↓ = I2U1 = R1xI1↓U2 = (U-U1)↑U 不变 AR1R2SPV2V1示数变小↑↓↓↑练习 1 ：《指导书》例 1 （共 3题）例 2 ．下列图中，当开关闭合时，各表的示数如何变化？R1 和 R2 串联，电流表测电路电流，电压表测 R1 两端电压开关闭合后：开关闭合前：R1 被短路，电路只有 R2 工作电流表测电路电流，电压表被短路，示数为 0R 总↓→ I ↑电压表有示数 →示数为 0－闭合前闭合后变大变小例 3-1 、将光敏电阻 R 、定值电阻 R0 、电流表、电压表、开关和电源连接成如图电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度。R→↓R 总↓ → I ↑R0 一定 U0 = R0x I ↓U 不变 UR = (U-U0)↑
