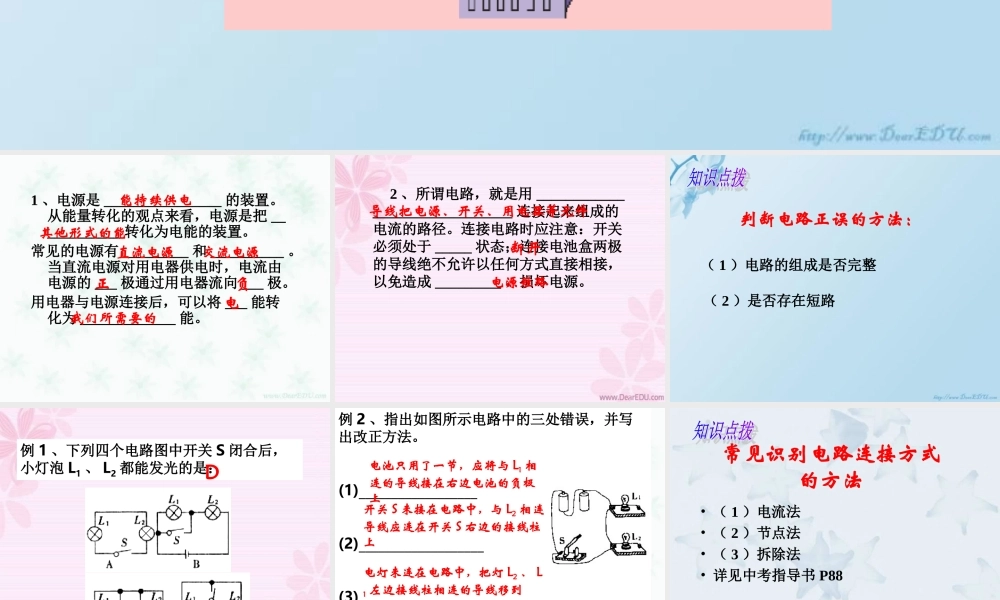

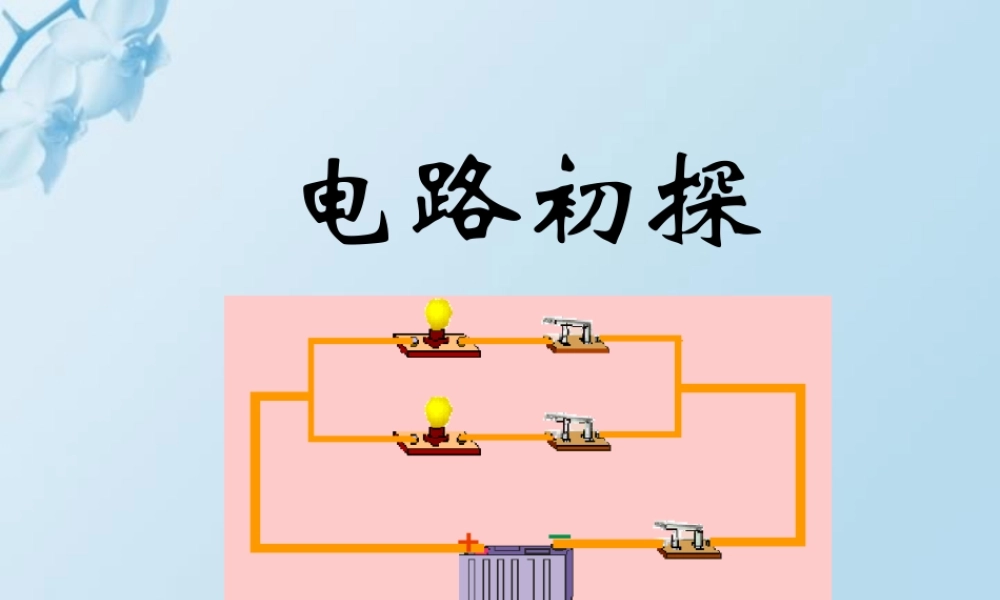

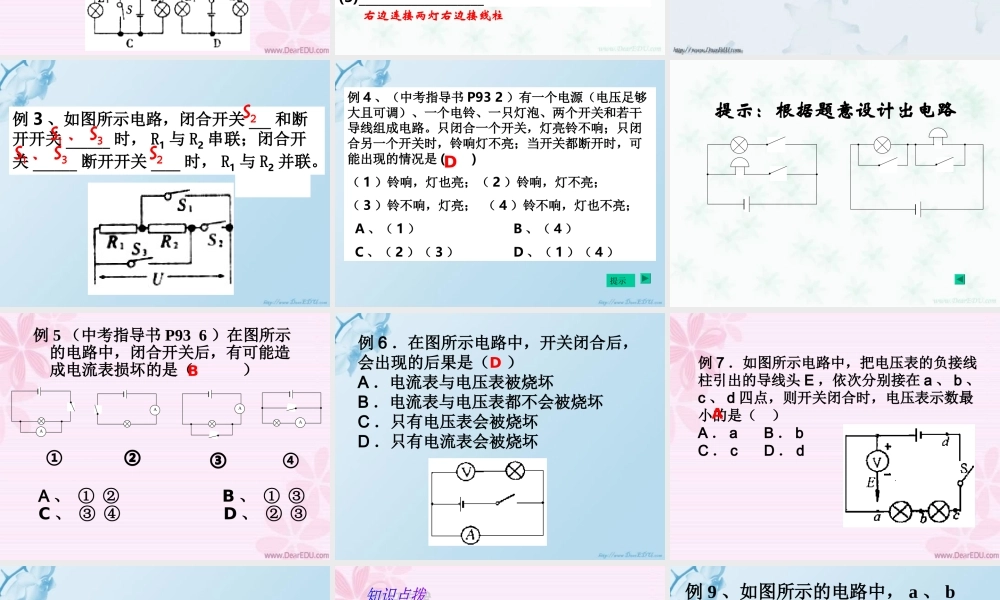

电路初探1 、电源是 ________________ 的装置。从能量转化的观点来看，电源是把 ____________ 转化为电能的装置。常见的电源有 _________ 和 __________ 。当直流电源对用电器供电时，电流由电源的 ___ 极通过用电器流向 ___ 极。用电器与电源连接后，可以将 ___ 能转化为 _____________ 能。能持续供电其他形式的能直流电源交流电源正负电我们所需要的 2 、所谓电路，就是用 _______________________________ 连接起来组成的电流的路径。连接电路时应注意：开关必须处于 _____ 状态；连接电池盒两极的导线绝不允许以任何方式直接相接，以免造成 _________ ，损坏电源。断开电源短路导线把电源、开关、用电器等元件（ 1 ）电路的组成是否完整判断电路正误的方法：（ 2 ）是否存在短路例 1 、下列四个电路图中开关 S 闭合后，小灯泡 L1 、 L2 都能发光的是：D例 2 、指出如图所示电路中的三处错误，并写出改正方法。(1)__________________(2)___________________(3)___________________电池只用了一节，应将与 L1 相连的导线接在右边电池的负极上开关 S 未接在电路中，与 L2 相连导线应连在开关 S 右边的接线柱上电灯未连在电路中，把灯 L2 、 L1 左边接线柱相连的导线移到右边连接两灯右边接线柱常见识别电路连接方式的方法• （ 1 ）电流法• （ 2 ）节点法• （ 3 ）拆除法• 详见中考指导书 P88 例 3 、如图所示电路，闭合开关 ___ 和断开开关 ______ 时， R1 与 R2 串联；闭合开关 ______ 断开开关 ____ 时， R1 与 R2 并联。S2S1 、 S3S1 、 S3S2例 4 、（中考指导书 P93 2 ）有一个电源（电压足够大且可调）、一个电铃、一只灯泡、两个开关和若干导线组成电路。只闭合一个开关，灯亮铃不响；只闭合另一个开关时，铃响灯不亮；当开关都断开时，可能出现的情况是 ( )（ 1 ）铃响，灯也亮；（ 2 ）铃响，灯不亮；（ 3 ）铃不响，灯亮； （ 4 ）铃不响，灯也不亮； A 、（ 1 ） B 、（ 4 ） C 、（ 2 ）（ 3 ） D 、（ 1 ）（ 4 ）D提示提示：根据题意设计出电路例 5 （中考指导书 P93 6 ）在图所示的电路中，闭合开关后，有可能造成电流表损坏的是（ ）AAAA①④A 、 ① ② B 、 ① ③C 、 ③ ④ D 、 ② ③②③B例 6 ．在图所示电路中，开关闭合后，会出现的后果是（ ）A ．电流表与电压表...
