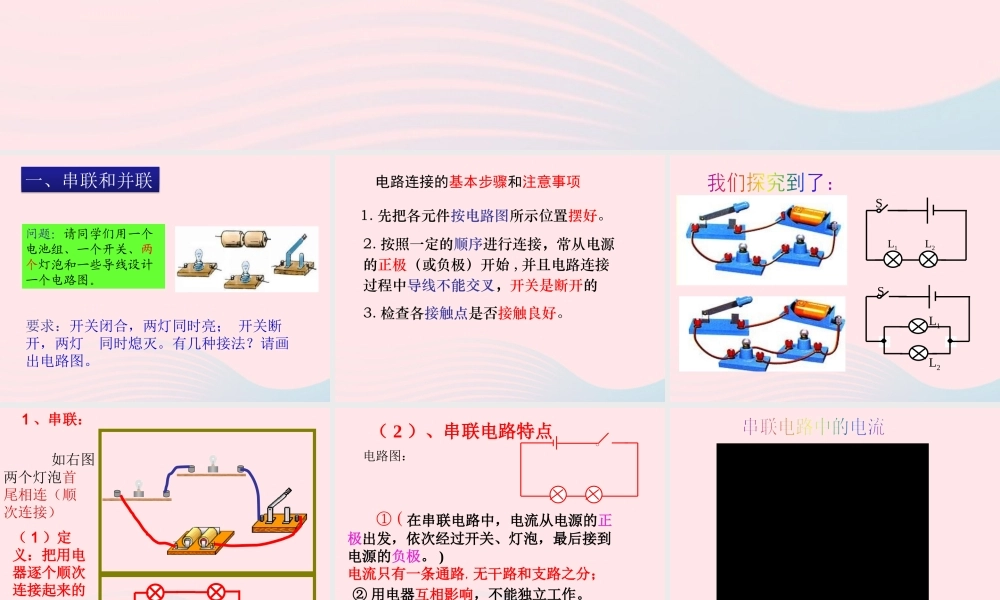

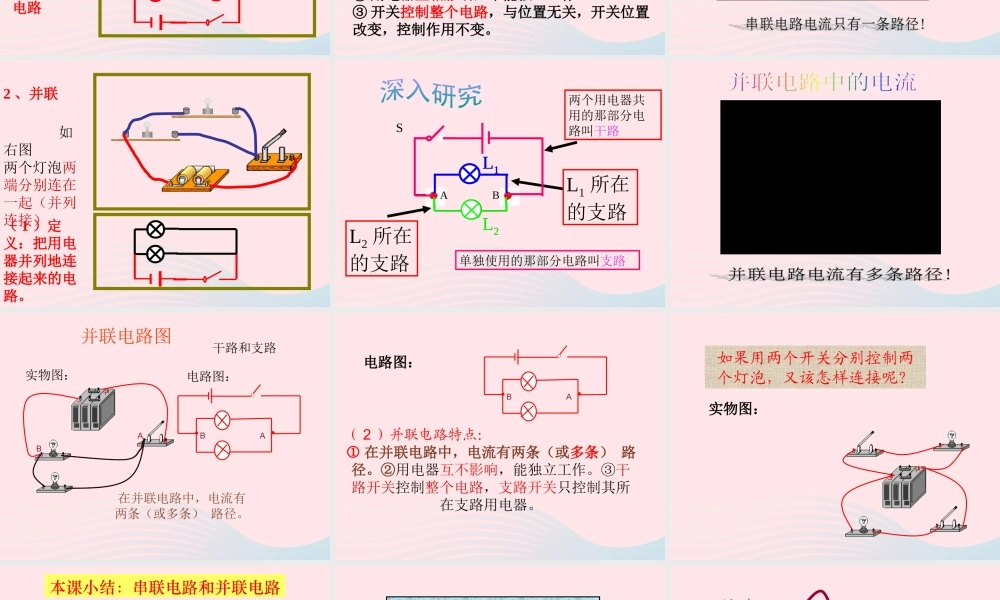

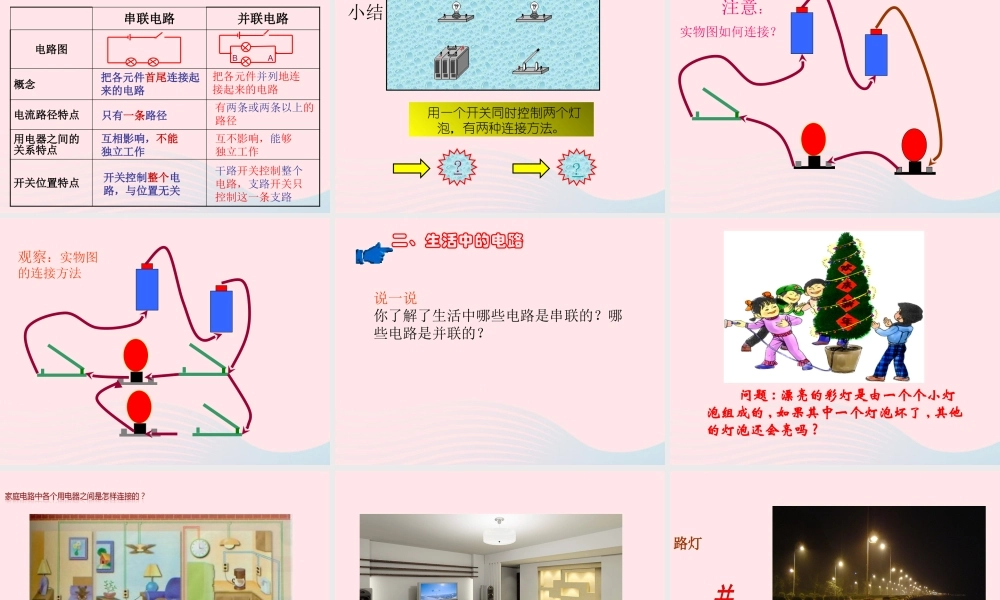

第 3 节 串联和并联第十五章 电流和电路问题：请同学们用一个电池组、一个开关、两个灯泡和一些导线设计一个电路图。一、串联和并联要求：开关闭合，两灯同时亮； 开关断开，两灯 同时熄灭。有几种接法？请画出电路图。2. 按照一定的顺序进行连接，常从电源的正极（或负极）开始 , 并且电路连接过程中导线不能交叉，开关是断开的 3. 检查各接触点是否接触良好。电路连接的基本步骤和注意事项1. 先把各元件按电路图所示位置摆好。SL1L2SL1L21 、串联： 如右图两个灯泡首尾相连（顺次连接）（ 1 ）定义：把用电器逐个顺次连接起来的电路（ 2 ）、串联电路特点 ①( 在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 )电流只有一条通路，无干路和支路之分； 电路图：② 用电器互相影响，不能独立工作。③ 开关控制整个电路，与位置无关，开关位置改变，控制作用不变。 如右图两个灯泡两端分别连在一起（并列连接）2 、并联（ 1 ）定义：把用电器并列地连接起来的电路。L1L2L2两个用电器共用的那部分电路叫干路L1L1 所在的支路L2 所在的支路单独使用的那部分电路叫支路SBABA并联电路图实物图：电路图：在并联电路中，电流有两条（或多条） 路径。BA干路和支路电路图：（ 2 ）并联电路特点：① 在并联电路中，电流有两条（或多条） 路径。②用电器互不影响，能独立工作。③干路开关控制整个电路，支路开关只控制其所在支路用电器。BA如果用两个开关分别控制两个灯泡，又该怎样连接呢？实物图：串联电路并联电路电路图概念电流路径特点用电器之间的关系特点开关位置特点本课小结：串联电路和并联电路只有一条路径有两条或两条以上的路径互相影响，不能独立工作互不影响，能够独立工作把各元件首尾连接起来的电路把各元件并列地连接起来的电路开关控制整个电路，与位置无关干路开关控制整个电路，支路开关只控制这一条支路BA 用一个开关同时控制两个灯泡，有两种连接方法。? ? 小结 注意：实物图如何连接？观察：实物图的连接方法二、生活中的电路说一说你了解了生活中哪些电路是串联的？哪些电路是并联的？ 问题 : 漂亮的彩灯是由一个个小灯泡组成的 , 如果其中一个灯泡坏了 , 其他的灯泡还会亮吗 ?家里的各个用电器路灯装饰用的小彩灯装点高大建筑物的灯泡家庭中的电灯、电视机等教室里的日光灯路口交通指示灯是串联的还是并联的？街道的路灯同时亮同时灭，是...
