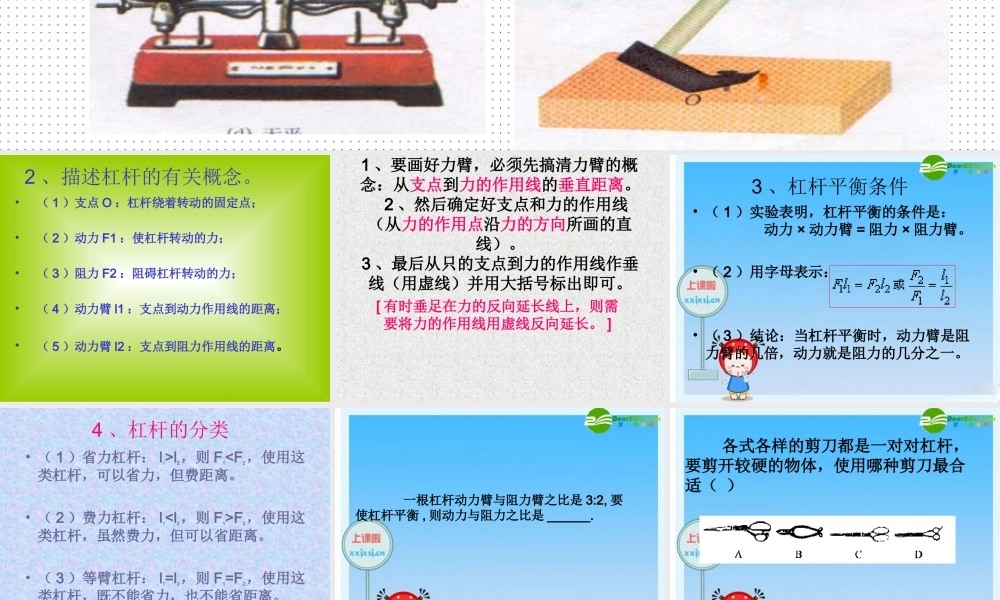

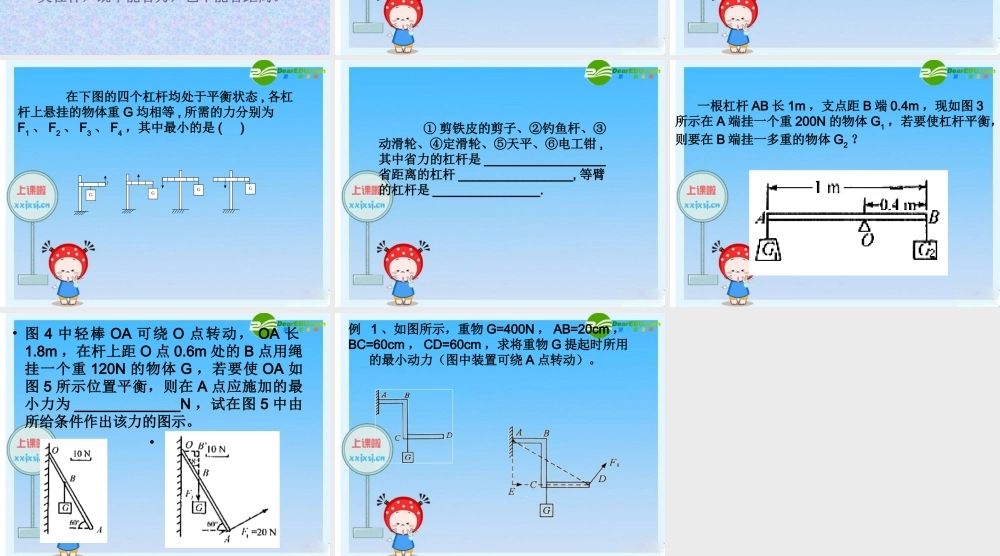

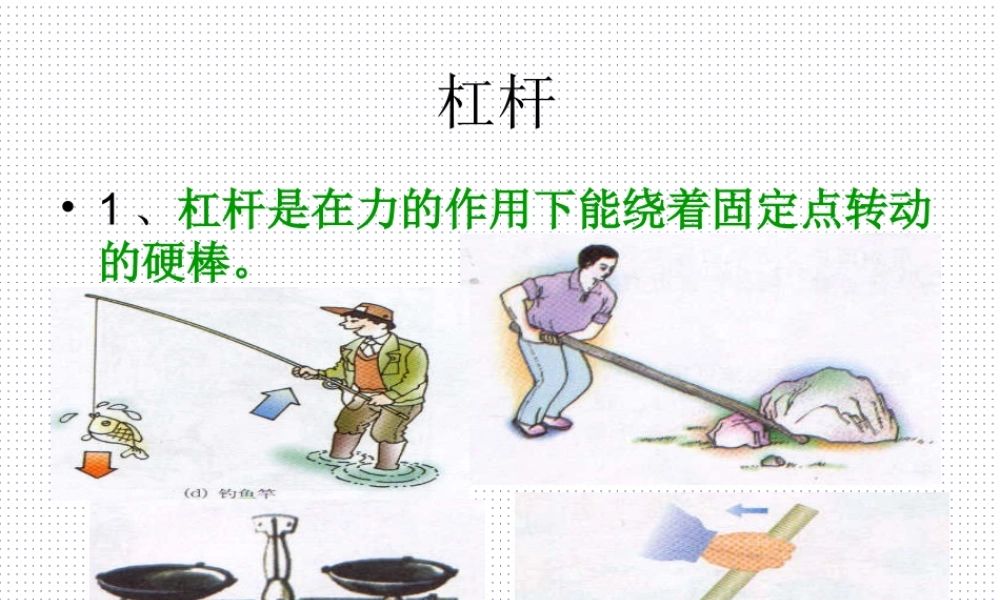

杠杆 • 1 、杠杆是在力的作用下能绕着固定点转动的硬棒。 2 、描述杠杆的有关概念。 •（ 1 ）支点 O ：杠杆绕着转动的固定点； •（ 2 ）动力 F1 ：使杠杆转动的力； •（ 3 ）阻力 F2 ：阻碍杠杆转动的力； •（ 4 ）动力臂 l1 ：支点到动力作用线的距离；•（ 5 ）动力臂 l2 ：支点到阻力作用线的距离。 1 、要画好力臂，必须先搞清力臂的概念：从支点到力的作用线的垂直距离。 2 、然后确定好支点和力的作用线（从力的作用点沿力的方向所画的直线）。3 、最后从只的支点到力的作用线作垂线（用虚线）并用大括号标出即可。[ 有时垂足在力的反向延长线上，则需要将力的作用线用虚线反向延长。 ] 3 、杠杆平衡条件 • （ 1 ）实验表明，杠杆平衡的条件是： 动力 × 动力臂 = 阻力 × 阻力臂。 • （ 2 ）用字母表示： • （ 3 ）结论：当杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一。 4 、杠杆的分类 • （ 1 ）省力杠杆： l1>l2，则 F1F2，使用这类杠杆，虽然费力，但可以省距离。 • （ 3 ）等臂杠杆： l1=l2，则 F1=F2，使用这类杠杆，既不能省力，也不能省距离。 一根杠杆动力臂与阻力臂之比是 3:2, 要使杠杆平衡 , 则动力与阻力之比是 ______. 各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ） GGGG 在下图的四个杠杆均处于平衡状态 , 各杠杆上悬挂的物体重 G 均相等 , 所需的力分别为F1 、 F2 、 F3 、 F4 ，其中最小的是 ( ) ① 剪铁皮的剪子、②钓鱼杆、③动滑轮、④定滑轮、⑤天平、⑥电工钳 ,其中省力的杠杆是 _________________省距离的杠杆 ________________, 等臂的杠杆是 _______________. 一根杠杆 AB 长 1m ，支点距 B 端 0.4m ，现如图 3所示在 A 端挂一个重 200N 的物体 G1 ，若要使杠杆平衡，则要在 B 端挂一多重的物体 G2 ？ • 图 4 中轻棒 OA 可绕 O 点转动， OA 长1.8m ，在杆上距 O 点 0.6m 处的 B 点用绳挂一个重 120N 的物体 G ，若要使 OA 如图 5 所示位置平衡，则在 A 点应施加的最小力为 _____________N ，试在图 5 中由所给条件作出该力的图示。• 例 1 、如图所示，重物 G=400N ， AB=20cm ，BC=60cm ， CD=60cm ，求将重物 G 提起时所用的最小动力（图中装置可绕 A 点转动）。
