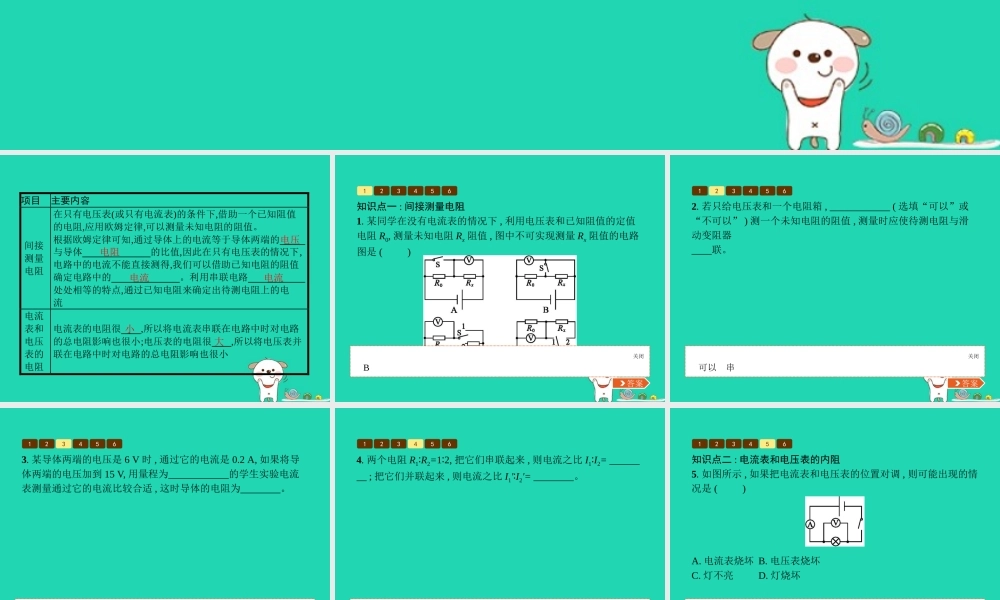

四、欧姆定律的应用项目 主要内容 间接测量电阻 在只有电压表(或只有电流表)的条件下,借助一个已知阻值的电阻,应用欧姆定律,可以测量未知电阻的阻值。 根据欧姆定律可知,通过导体上的电流等于导体两端的 与导体 的比值,因此在只有电压表的情况下,电路中的电流不能直接测得,我们可以借助已知电阻的阻值确定电路中的 。利用串联电路 处处相等的特点,通过已知电阻来确定出待测电阻上的电流 电流表和电压表的电阻 电流表的电阻很 ,所以将电流表串联在电路中时对电路的总电阻影响也很小;电压表的电阻很 ,所以将电压表并联在电路中时对电路的总电阻影响也很小 电压 电阻 电流 电流 小 大 123456 答案 答案关闭B知识点一 : 间接测量电阻1. 某同学在没有电流表的情况下 , 利用电压表和已知阻值的定值电阻 R0, 测量未知电阻 Rx 阻值 , 图中不可实现测量 Rx 阻值的电路图是 ( )123456 答案 答案关闭可以 串2. 若只给电压表和一个电阻箱 , ( 选填“可以”或“不可以” ) 测一个未知电阻的阻值 , 测量时应使待测电阻与滑动变阻器 联。 123456 答案 答案关闭0~0.6 A 30 Ω3. 某导体两端的电压是 6 V 时 , 通过它的电流是 0.2 A, 如果将导体两端的电压加到 15 V, 用量程为 的学生实验电流表测量通过它的电流比较合适 , 这时导体的电阻为 。 123456 答案 答案关闭1∶1 2∶14. 两个电阻 R1∶R2=1∶2, 把它们串联起来 , 则电流之比 I1∶I2= ; 把它们并联起来 , 则电流之比 I1'∶I2'= 。 123456 答案 答案关闭C知识点二 : 电流表和电压表的内阻5. 如图所示 , 如果把电流表和电压表的位置对调 , 则可能出现的情况是 ( )A. 电流表烧坏 B. 电压表烧坏C. 灯不亮D. 灯烧坏 123456 答案 答案关闭D6. 分析复杂电路时 , 为了将电路简化 , 通常先把电路中的电流表和电压表进行理想化处理 , 正确的处理方式是 ( )A. 把电流表看成是一个大电阻B. 把电压表看成是一根导线C. 把电流表看成是断开的D. 把电压表看成是断开的
