九年级物理全册 173 科学探究：电动机为什么会转动课件(新版)沪科版 课件VIP专享VIP免费

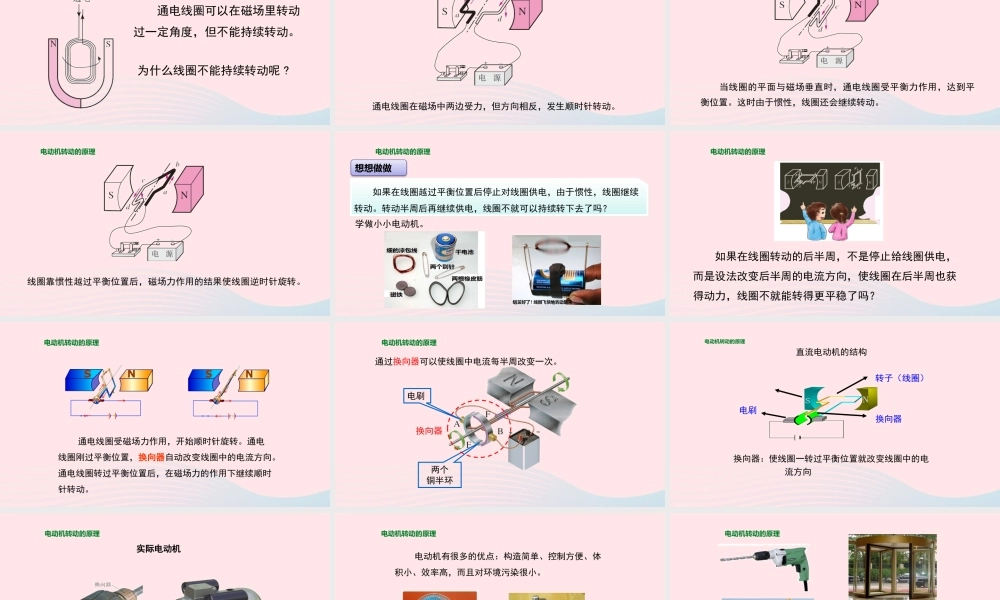

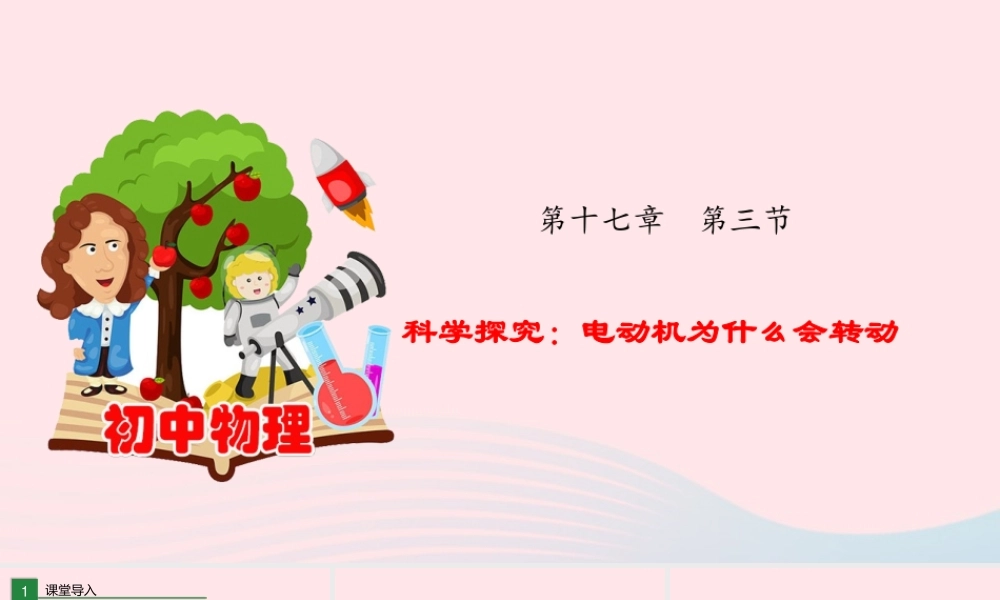

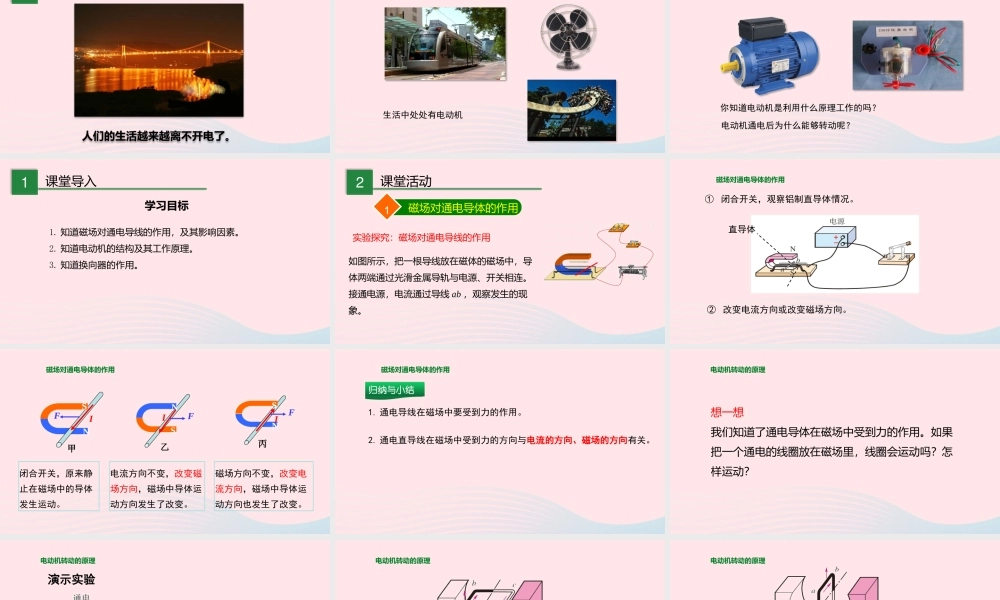

中物理第十七章 第三节科学探究：电动机为什么会转动1课堂导入人们的生活越来越离不开电了。生活中处处有电动机你知道电动机是利用什么原理工作的吗？电动机通电后为什么能够转动呢？学习目标1. 知道磁场对通电导线的作用，及其影响因素。2. 知道电动机的结构及其工作原理。3. 知道换向器的作用。1课堂导入2课堂活动1磁场对通电导体的作用如图所示，把一根导线放在磁体的磁场中，导体两端通过光滑金属导轨与电源、开关相连。接通电源，电流通过导线 ab ，观察发生的现象。实验探究：磁场对通电导线的作用磁场对通电导体的作用直导体+-① 闭合开关，观察铝制直导体情况。 ② 改变电流方向或改变磁场方向。磁场对通电导体的作用磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。闭合开关，原来静止在磁场中的导体发生运动。电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。NIF甲SI乙FNSIF丙NS磁场对通电导体的作用归纳与小结1. 通电导线在磁场中要受到力的作用。2. 通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。电动机转动的原理想一想我们知道了通电导体在磁场中受到力的作用。如果把一个通电的线圈放在磁场里，线圈会运动吗？怎样运动？电动机转动的原理 通电线圈可以在磁场里转动过一定角度，但不能持续转动。为什么线圈不能持续转动呢 ?演示实验电动机转动的原理通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。电动机转动的原理 当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。电动机转动的原理线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。电动机转动的原理 如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？学做小小电动机。想想做做电动机转动的原理 如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？电动机转动的原理 通电线圈受磁场力作用，开始顺时针旋转。通电线圈刚过平衡位置，换向器自动改变线圈中的电流方向。通电线圈转过平衡位置后，在磁场力的作用下继续顺时针转动。电动机转动的原理两个铜半环电刷换向器通过换向器可以使线圈中电流每半周改变一次。电动机转动的原理直流电动机的结构转子（线圈）换向器 换向器：使线圈一转过平...
