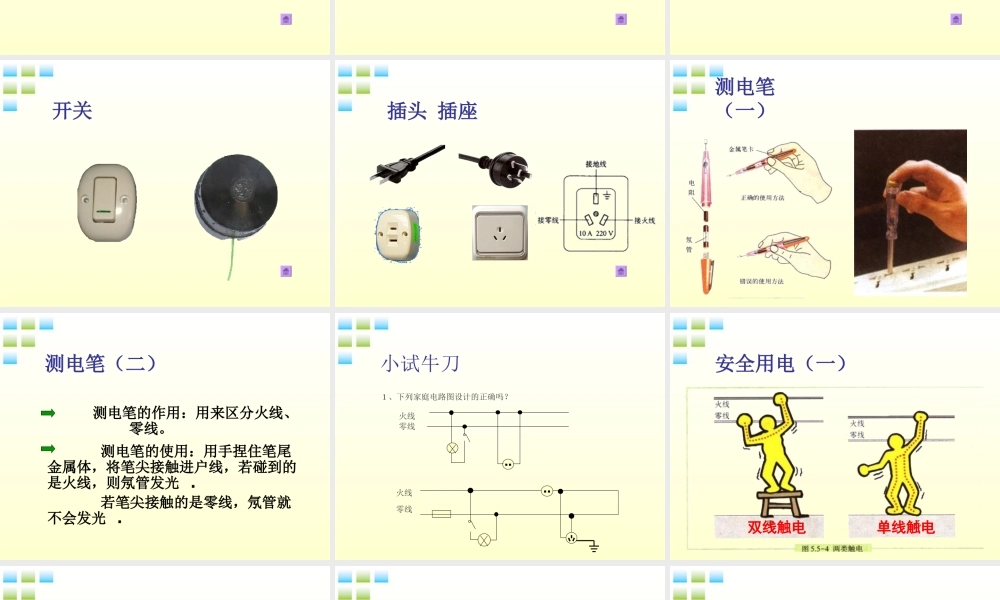

家庭电路家庭电路家庭电路的组成 家庭电路用来给各种家用电器供电 . 家庭电路有进户线、电能表、总开关、保险装置、插座、用电器等构成 . 家庭电路中的各种用电器的通断，都不能影响其他用电器 . 所以家用电器是并联接入电路的 . 火线：火线与零线之间存在 220V 电压。 零线：家庭路中的零线一般是接地的， 零线与大地之间不存在电压。进户线 电能表示用来测量用户在一定时间内消耗多少电能的装置 .电能表 切断室内电路与外界电路的连接，以保证维修人员的安全。总开关 保险丝开关插头 插座测电笔（一）测电笔（二） 测电笔的作用：用来区分火线、零线。 测电笔的使用：用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 . 若笔尖接触的是零线，氖管就不会发光 .小试牛刀1 、下列家庭电路图设计的正确吗？火线零线火线零线安全用电（一）双线触电单线触电安全用电（二）1) 室内发生火灾时，应立即把总开关拉下，切断电源。开关必须装在火线上2) 湿手不要接触用电器或电气装置3) 禁止用铜丝或铁丝代替保险丝，应按照电路上实际用量来选用合适保险丝4) 移动式电器 ( 如电风扇、收录机、取暖器等 )停止使用时，不仅要关闭开关，还应将电线插头拔下，以防开关失灵而长期通电，损坏电器。5 ）不靠近高压带电体，不触摸低压带电体。安全用电（三）触电急救原则：在保护自己的基础上进行急救。1 、以下说法正确的是 （ ） A 、家庭照明和家用电器所用的电能是从发电厂输送来的。 B 、输电线进户后首先接在总开关上，接下来接到电能表上。 C 、电能表用来显示所用的电能。 D 、总开关后面是保险装置。2 、因电路问题引发火灾后，最先应该做的是 （ ） A 、用水灭火 B 、用灭火器灭火 C 、用沙子灭火 D 、切断电源3 、家庭电路中，开关、电灯、插座的正确接法是 （ ） A 、开关、电灯、插座都串联 B 、开关与插座串联再与电灯并联 C 、开关、电灯、插座都并联 D 、开关与电灯串联再与插座并联动手动脑学物理CDD4 、小明家由于电路故障保险丝被熔断了，他立即换了一根新保险丝。他这样做对吗？如果不正确，应该怎样做？5 、画出在家庭电路中安装两盏灯电灯和一个插座的电路图，要求每一盏灯都有一个开关控制，并在你画的电路图里，标出哪根是火线，哪根是零线？6 、找一支测电笔，检查一下你家的电源插头，哪根是火线，哪根是灵线？并检查一下控制用电器的...
