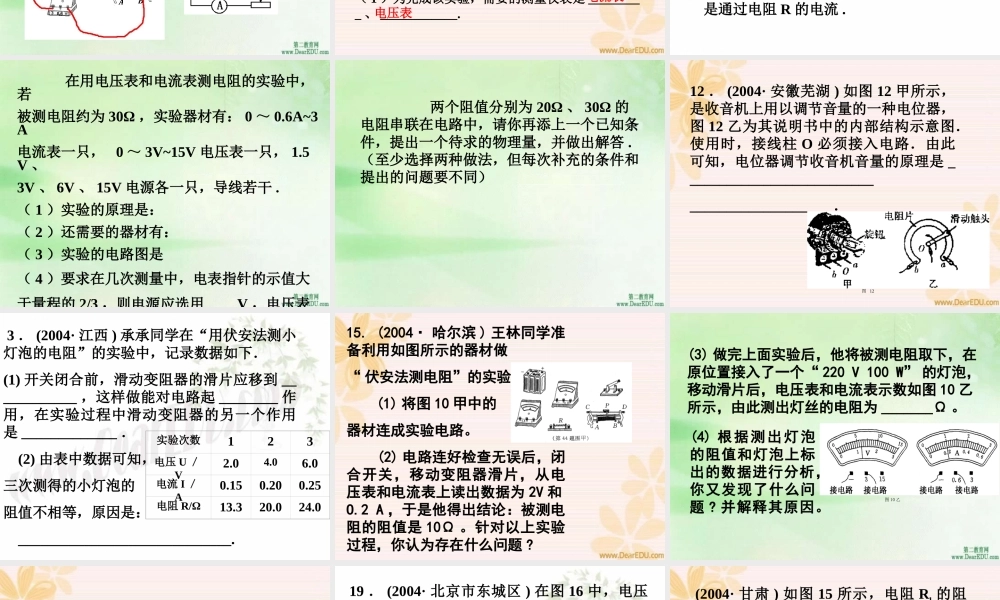

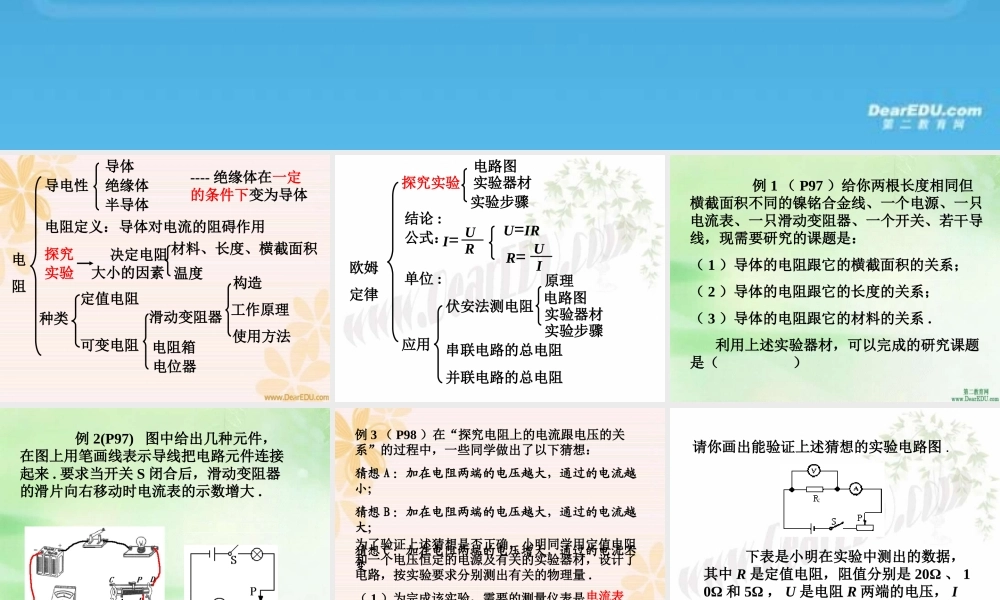

欧姆定律电阻电阻定义：导体对电流的阻碍作用 决定电阻大小的因素材料、长度、横截面积温度种类定值电阻可变电阻滑动变阻器构造工作原理使用方法电阻箱电位器导电性导体绝缘体半导体---- 绝缘体在一定的条件下变为导体探究实验欧姆定律探究实验结论 :公式：I= URU=IRR= UI单位 :应用伏安法测电阻原理实验器材电路图实验步骤电路图实验器材实验步骤串联电路的总电阻并联电路的总电阻 例 1 （ P97 ）给你两根长度相同但横截面积不同的镍铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题是：（ 1 ）导体的电阻跟它的横截面积的关系；（ 2 ）导体的电阻跟它的长度的关系；（ 3 ）导体的电阻跟它的材料的关系 . 利用上述实验器材，可以完成的研究课题是（ ） 例 2(P97) 图中给出几种元件，在图上用笔画线表示导线把电路元件连接起来 . 要求当开关 S 闭合后，滑动变阻器的滑片向右移动时电流表的示数增大 .例 3 （ P98 ）在“探究电阻上的电流跟电压的关系”的过程中，一些同学做出了以下猜想：猜想 A ：加在电阻两端的电压越大，通过的电流越小；猜想 B ：加在电阻两端的电压越大，通过的电流越大；猜想 C ：加在电阻两端的电压增大，通过的电流不变 .为了验证上述猜想是否正确，小明同学用定值电阻和一个电压恒定的电源及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量 .（ 1 ）为完成该实验，需要的测量仪表是 _________ 、 ____________.电流表电压表请你画出能验证上述猜想的实验电路图 . 下表是小明在实验中测出的数据，其中 R 是定值电阻，阻值分别是 20Ω 、 10Ω 和 5Ω ， U 是电阻 R 两端的电压， I是通过电阻 R 的电流 . 在用电压表和电流表测电阻的实验中，若被测电阻约为 30Ω ，实验器材有： 0 ～ 0.6A~3A电流表一只， 0 ～ 3V~15V 电压表一只， 1.5V 、3V 、 6V 、 15V 电源各一只，导线若干 .（ 1 ）实验的原理是：（ 2 ）还需要的器材有：（ 3 ）实验的电路图是（ 4 ）要求在几次测量中，电表指针的示值大于量程的 2/3 ，则电源应选用 ___V ，电压表选用 _______V 档量程，电流表选用 ______A档量程 . 两个阻值分别为 20Ω 、 30Ω 的电阻串联在电路中，请你再添上一个已知条件，提出一个待求的物理量，并做出解答 . （至少选择两种做法，但每次补充的条件和提出的问...
