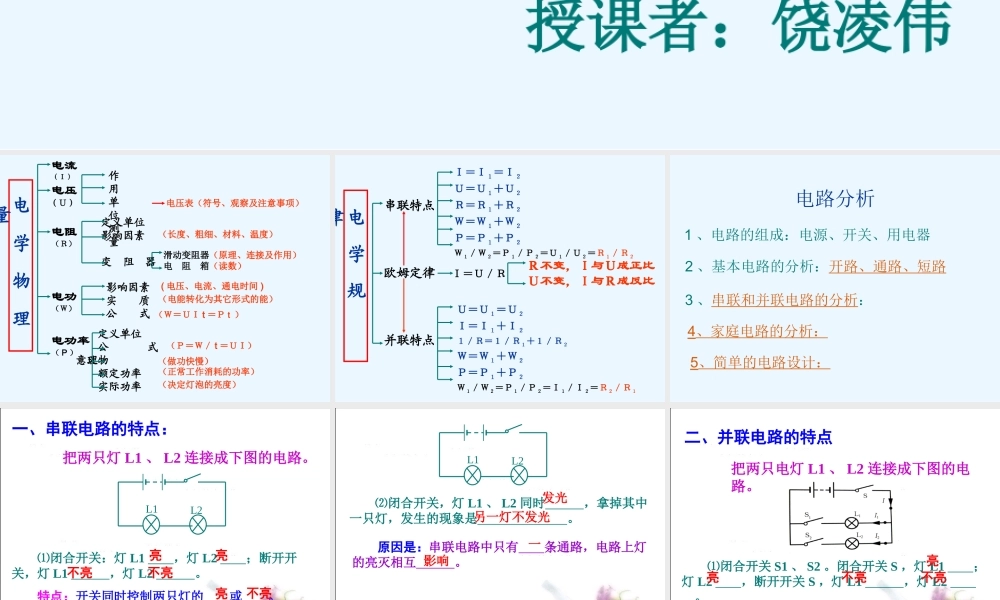

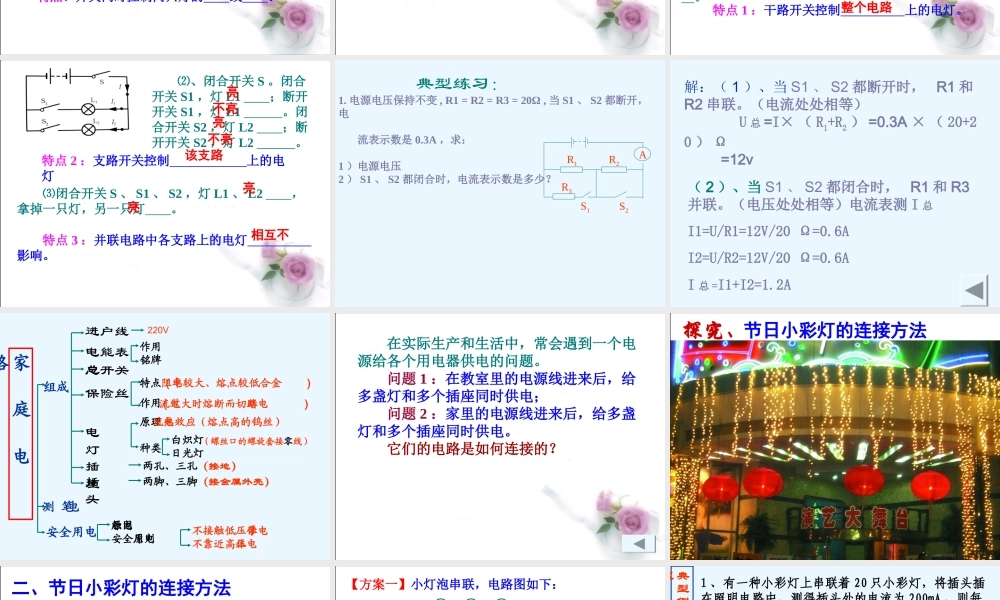

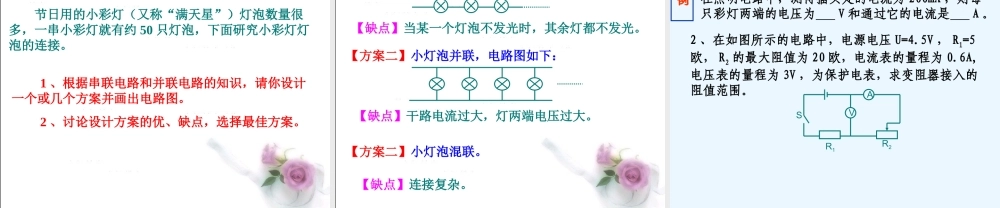

初三物理总复习电学专题—— 电路分析授课者：饶凌伟 电 学 物 理 量电流（Ｉ）电压( Ｕ )电阻（Ｒ）电功（Ｗ）电功率（ P ）作 用单 位测 量电压表（符号、观察及注意事项）定义单位影响因素变 阻 器（长度、粗细、材料、温度）滑动变阻器（原理、连接及作用）电 阻 箱（读数）影响因素实 质公 式( 电压、电流、通电时间 )（电能转化为其它形式的能）（Ｗ＝ＵＩ t ＝Ｐ t ）定义单位公 式物理意义额定功率实际功率 （Ｐ＝Ｗ／ t ＝ＵＩ）（做功快慢）（正常工作消耗的功率）（决定灯泡的亮度） 电 学 规 律欧姆定律串联特点并联特点Ｉ＝Ｉ１＝Ｉ２Ｕ＝Ｕ１＋Ｕ２Ｒ＝Ｒ１＋Ｒ２Ｗ＝Ｗ１＋Ｗ２Ｐ＝Ｐ１＋Ｐ２Ｗ１／Ｗ２＝Ｐ１／Ｐ２＝Ｕ１／Ｕ２＝Ｒ１／Ｒ２Ｕ＝Ｕ１＝Ｕ２Ｉ＝Ｉ１＋Ｉ２１／Ｒ＝１／Ｒ１＋１／Ｒ２Ｗ＝Ｗ１＋Ｗ２Ｐ＝Ｐ１＋Ｐ２Ｗ１／Ｗ２＝Ｐ１／Ｐ２＝Ｉ１／Ｉ２＝Ｒ２／Ｒ１Ｉ＝Ｕ／ＲＲ不变，Ｉ与Ｕ成正比Ｕ不变，Ｉ与Ｒ成反比 电路分析1 、电路的组成：电源、开关、用电器2 、基本电路的分析：开路、通路、短路3 、串联和并联电路的分析：4、家庭电路的分析：5、简单的电路设计： 一、串联电路的特点： ⑴闭合开关：灯 L1 ，灯 L2 ；断开开关，灯 L1 ，灯 L2 。把两只灯 L1 、 L2 连接成下图的电路。L1L2亮亮不亮不亮 特点：开关同时控制两只灯的 或 。亮不亮 L1L2 ⑵闭合开关，灯 L1 、 L2 同时 ，拿掉其中一只灯，发生的现象是 。发光另一灯不发光 原因是：串联电路中只有 条通路，电路上灯的亮灭相互 。一影响 二、并联电路的特点把两只电灯 L1 、 L2 连接成下图的电路。 ⑴闭合开关 S1 、 S2 。闭合开关 S ，灯 L1 ；灯 L2 ，断开开关 S ，灯 L1 ，灯 L2 。亮亮不亮不亮 特点 1 ：干路开关控制 上的电灯。整个电路 ⑵、闭合开关 S 。闭合开关 S1 ，灯 L1 ；断开开关 S1 ，灯 L1 。闭合开关 S2 ，灯 L2 ；断开开关 S2 ，灯 L2 。亮不亮亮不亮特点 2 ：支路开关控制 上的电灯该支路 ⑶闭合开关 S 、 S1 、 S2 ，灯 L1 、 L2 ，拿掉一只灯，另一只灯 。亮亮 特点 3 ：并联电路中各支路上的电灯 影响。相互不 典型练习：1. 电源电压保持不变 , R1 = R2 = R3 = 20Ω , 当 S1 、 S2 都断开，电 流表示数是 0.3A ，求：1 ）电源电压2 ） S1 、 S2 都闭合时，电流...
