八年级物理下册 串并联电路的电压规律课件 人教新课标版 课件VIP免费

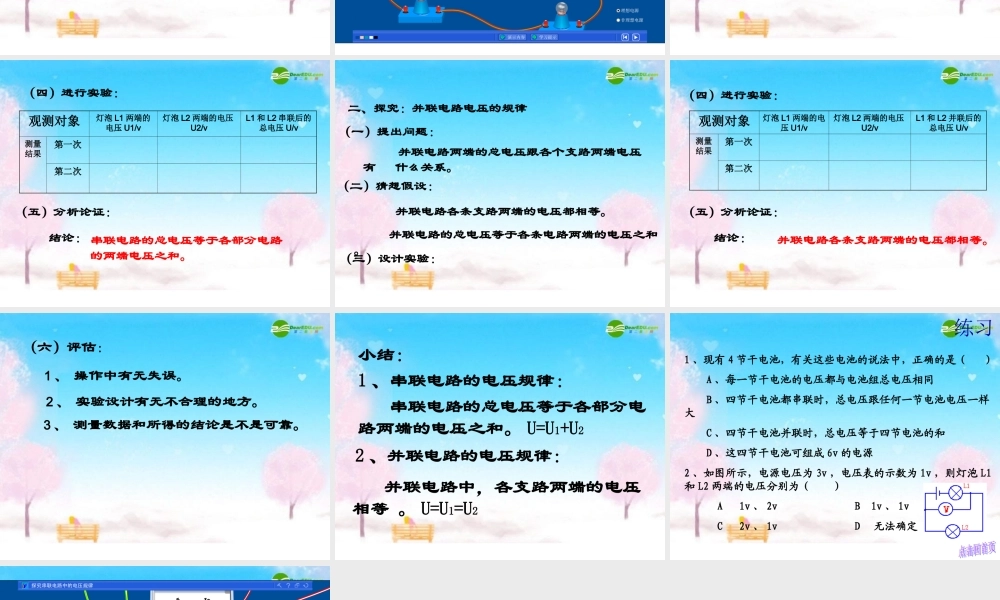

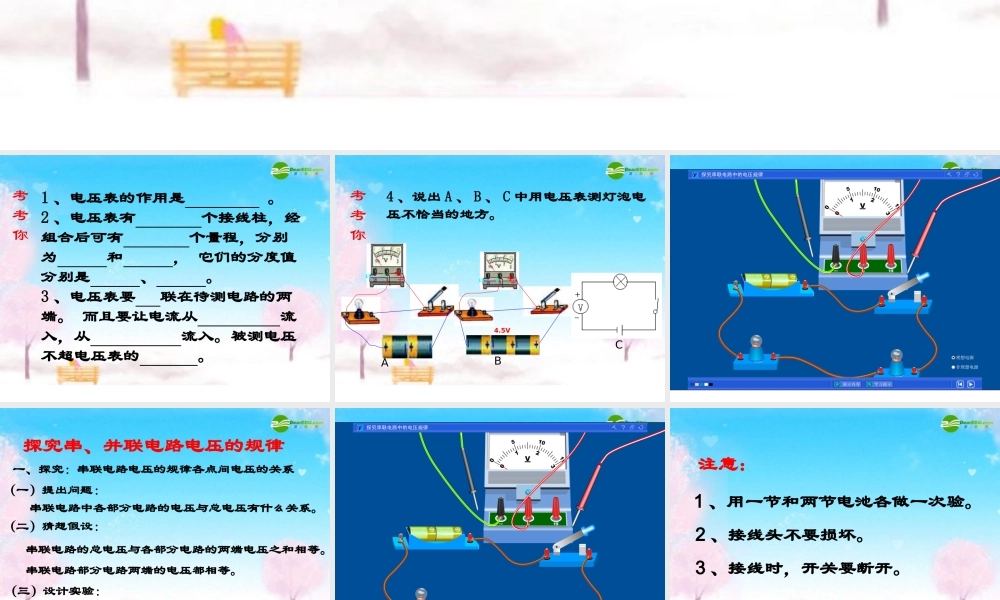

考考你1 、电压表的作用是 。2 、电压表有 个接线柱，经组合后可有 个量程，分别为 和 ， 它们的分度值分别是 、 。3 、电压表要 联在待测电路的两端。 而且要让电流从 流入，从 流入。被测电压不超电压表的 。 4 、说出 A 、 B 、 C 中用电压表测灯泡电压不恰当的地方。+315A+3154.5VBC甲考考你 探究串、并联电路电压的规律一、探究：串联电路电压的规律各点间电压的关系（一）提出问题：串联电路中各部分电路的电压与总电压有什么关系。（二）猜想假设：串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。（三）设计实验： 1 、用一节和两节电池各做一次验。 2 、接线头不要损坏。 3 、接线时，开关要断开。注意： （四）进行实验：观测对象灯泡 L1 两端的电压 U1/v灯泡 L2 两端的电压U2/vL1 和 L2 串联后的总电压 U/v测量结果第一次第二次（五）分析论证：结论： 串联电路的总电压等于各部分电路的两端电压之和。 二、探究：并联电路电压的规律（一）提出问题： 并联电路两端的总电压跟各个支路两端电压有 什么关系。（二）猜想假设： 并联电路的总电压等于各条电路两端的电压之和 。 并联电路各条支路两端的电压都相等。（三）设计实验： （四）进行实验：观测对象灯泡 L1 两端的电压 U1/v灯泡 L2 两端的电压U2/vL1 和 L2 并联后的总电压 U/v测量结果第一次第二次（五）分析论证：结论： 并联电路各条支路两端的电压都相等。 （六）评估： 1 、 操作中有无失误。2 、 实验设计有无不合理的地方。3 、 测量数据和所得的结论是不是可靠。 串联电路的总电压等于各部分电路两端的电压之和。 U=U1+U2 小结：2 、并联电路的电压规律：1 、串联电路的电压规律： 并联电路中，各支路两端的电压相等 。 U=U1=U2 练习1 、现有 4 节干电池，有关这些电池的说法中，正确的是（ ） A 、每一节干电池的电压都与电池组总电压相同 B 、四节干电池都串联时，总电压跟任何一节电池电压一样大 C 、四节干电池并联时，总电压等于四节电池的和 D 、这四节干电池可组成 6v 的电源2 、如图所示，电源电压为 3v ，电压表的示数为 1v ，则灯泡 L1和 L2 两端的电压分别为（ ） A 1v 、 2v B 1v 、 1v C 2v 、 1v D 无法确定
