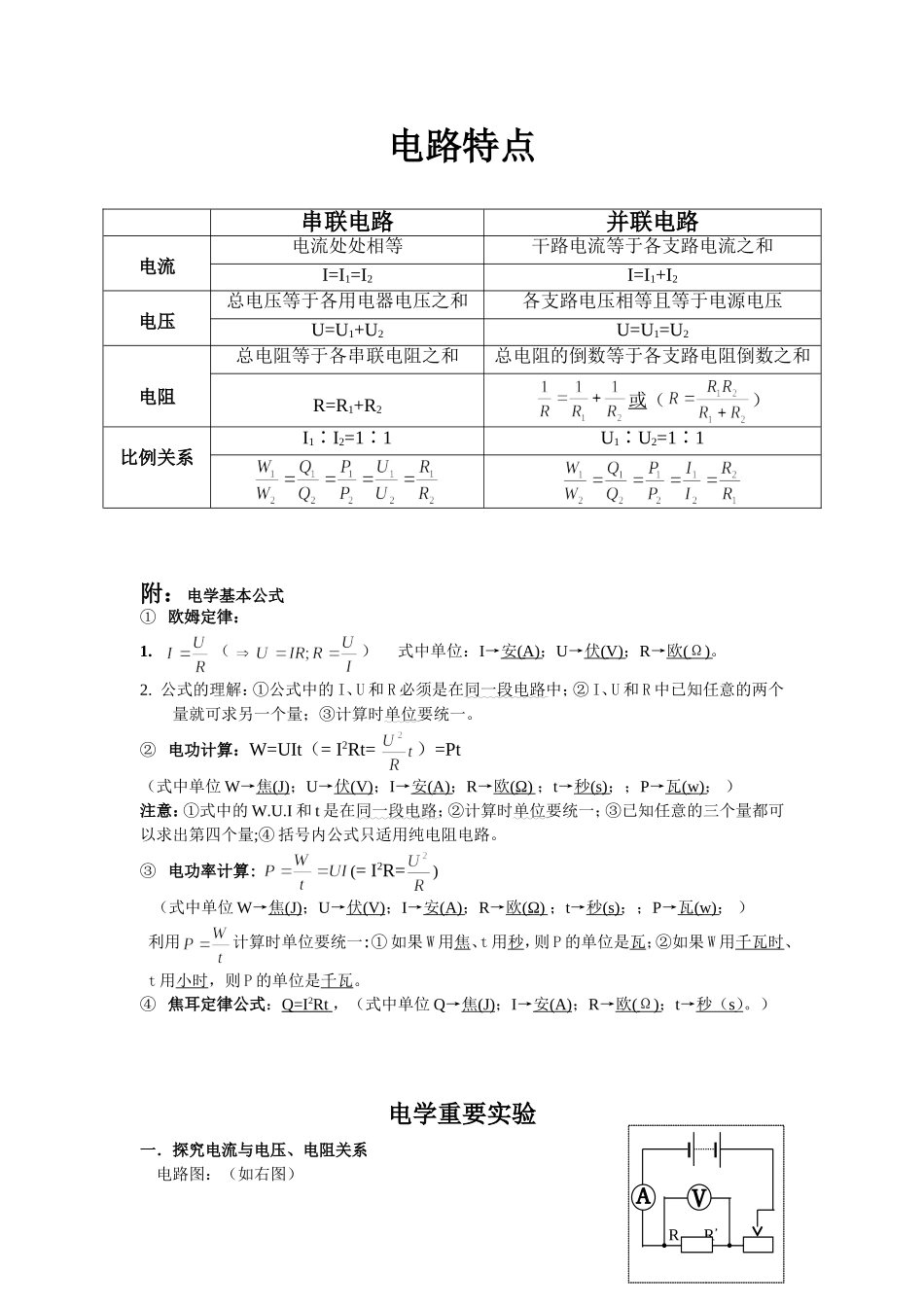

电路特点附：电学基本公式① 欧姆定律：1. （ ） 式中单位：I→安 ( A ) ；U→伏 ( V ) ；R→欧 ( Ω ) 。 2. 公式的理解：①公式中的 I、U 和 R 必须是在同一段电路中；② I、U 和 R 中已知任意的两个量就可求另一个量；③计算时单位要统一。② 电功计算：W=UIt（= I2Rt= ）=Pt（式中单位 W→焦 (J) ；U→伏 (V) ；I→安 ( A ) ；R→欧 ( Ω ) ；t→秒 ( s ) ；；P→瓦 ( w ) ； ）注意：①式中的 W.U.I 和 t 是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量;④ 括号内公式只适用纯电阻电路。③ 电功率计算: (= I2R=) （式中单位 W→焦 (J) ；U→伏 (V) ；I→安 ( A ) ；R→欧 ( Ω ) ；t→秒 ( s ) ；；P→瓦 ( w ) ； ）利用计算时单位要统一:① 如果 W 用焦、t 用秒，则 P 的单位是瓦；②如果 W 用千瓦时、t 用小时，则 P 的单位是千瓦。④ 焦耳定律公式：Q=I 2 R t ，（式中单位 Q→焦 (J) ；I→安 (A) ；R→欧 ( Ω ) ；t→秒（ s ） 。）电学重要实验一．探究电流与电压、电阻关系电路图：（如右图）串联电路并联电路电流电流处处相等干路电流等于各支路电流之和I=I1=I2I=I1+I2电压总电压等于各用电器电压之和各支路电压相等且等于电源电压U=U1+U2U=U1=U2电阻总电阻等于各串联电阻之和总电阻的倒数等于各支路电阻倒数之和R=R1+R2或（）比例关系I1∶I2=1∶1U1∶U2=1∶1 R R’ a.电流与电压关系1.使用定值电阻保持阻值不变2.实验中滑动变阻器的作用是：改变定值电阻 R 两端的电压 结论：电阻一定时，电流与电压成正比。b.电流与电阻的关系1. 使用不同定值电阻来改变阻值2. 实验中滑动变阻器的作用是：保持定值电阻 R 两端的电压不变 结论：电压一定时，电流与电阻成反比。二．伏安法测电阻1．实验原理：2．实验器材：如图3．电路图：（如右图）4．实验中滑动变阻器的作用是：改变被测电阻两端的电压。（以达到多次测量求平均值的目的）三．测小灯泡的电功率 1．实验原理：P=UI2．实验器材：（图中所画元件）3．电路图：（如右图）4．实验中滑动变阻器的作用是：改变小灯泡两端的电压。 （使小灯泡的电压等于，小于，略大于额定电压）四. 研究焦耳定律的实验A，B 串联是为了使电流相同用温度计示数的上升高度来表明产生热量的多少 Rx R’ L R ，
