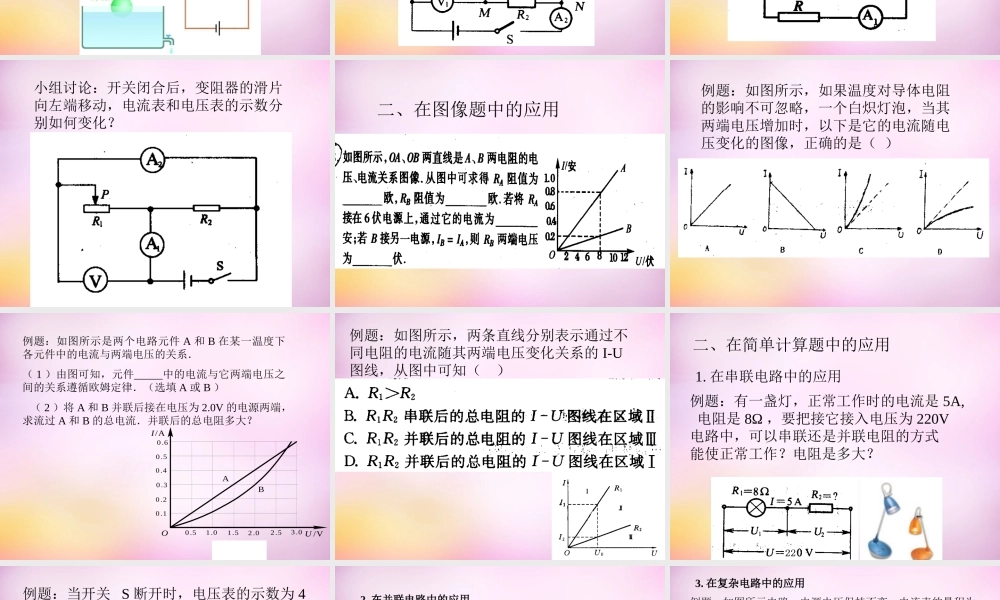

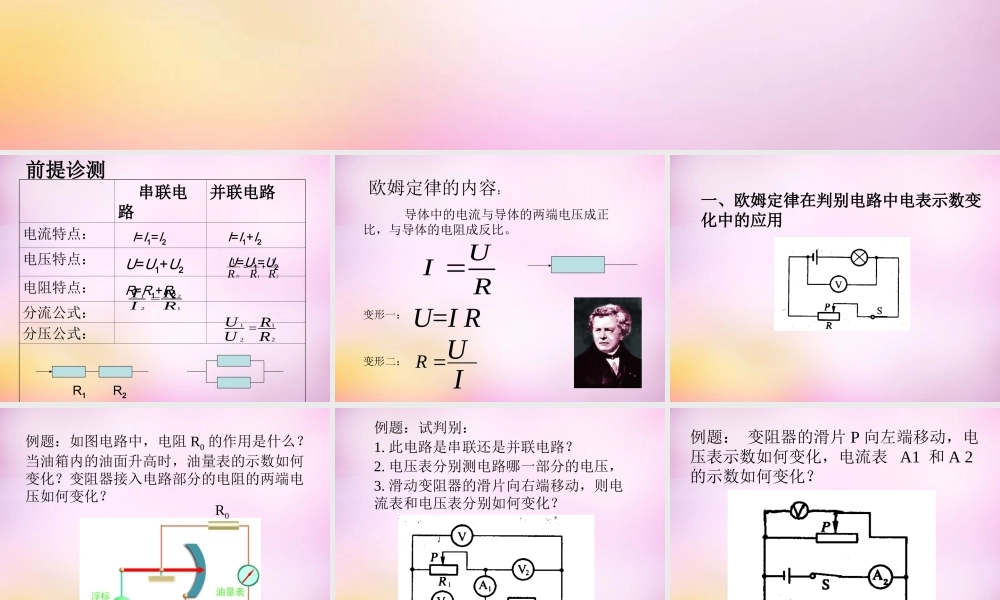

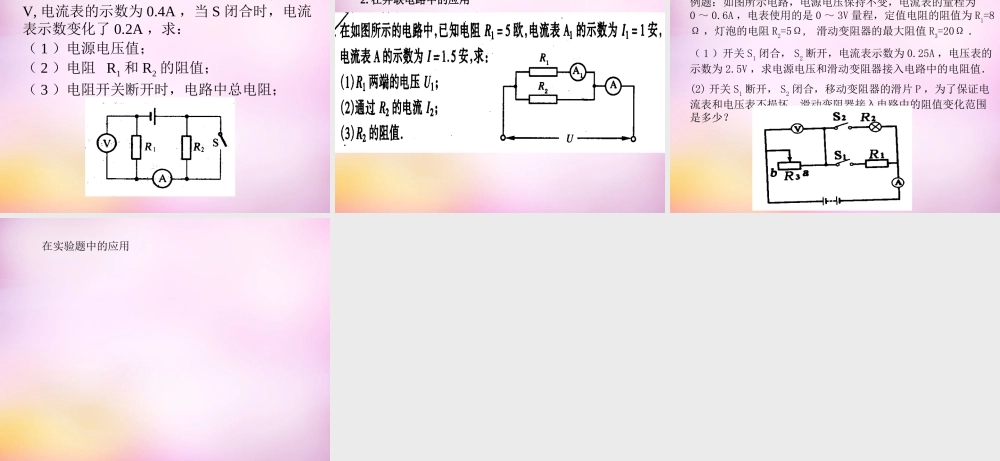

欧姆定律的应用前提诊测 串联电路并联电路电流特点： I=I1=I2 I=I1+I2电压特点： U=U1+U2 U=U1=U2电阻特点： R=R1+R2分流公式：分压公式： R1 R212111RRR并1221IRIR1122URUR欧姆定律的内容： 导体中的电流与导体的两端电压成正比，与导体的电阻成反比。UIR变形一：变形二： R UIU=I R一、欧姆定律在判别电路中电表示数变化中的应用例题：如图电路中，电阻 R0 的作用是什么？当油箱内的油面升高时，油量表的示数如何变化？变阻器接入电路部分的电阻的两端电压如何变化？R0例题：试判别：1. 此电路是串联还是并联电路？2. 电压表分别测电路哪一部分的电压，3. 滑动变阻器的滑片向右端移动，则电流表和电压表分别如何变化？例题： 变阻器的滑片 P 向左端移动，电压表示数如何变化，电流表 A1 和 A 2的示数如何变化？小组讨论：开关闭合后，变阻器的滑片向左端移动，电流表和电压表的示数分别如何变化？二、在图像题中的应用例题：如图所示，如果温度对导体电阻的影响不可忽略，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（ ） 例题：如图所示是两个电路元件 A 和 B 在某一温度下各元件中的电流与两端电压的关系．（ 1 ）由图可知，元件 中的电流与它两端电压之间的关系遵循欧姆定律．（选填 A 或 B ） （ 2 ）将 A 和 B 并联后接在电压为 2.0V 的电源两端，求流过 A 和 B 的总电流．并联后的总电阻多大？0.20.40.60.10.30.5I/AU /VO2.01.51.03.00.52.5AB例题：如图所示，两条直线分别表示通过不同电阻的电流随其两端电压变化关系的 I-U图线，从图中可知（ ）二、在简单计算题中的应用1. 在串联电路中的应用例题：有一盏灯，正常工作时的电流是 5A, 电阻是 8Ω ，要把接它接入电压为 220V电路中，可以串联还是并联电阻的方式 能使正常工作？电阻是多大？例题：当开关 S 断开时，电压表的示数为 4 V, 电流表的示数为 0.4A ，当 S 闭合时，电流表示数变化了 0.2A ，求：（ 1 ）电源电压值；（ 2 ）电阻 R1 和 R2 的阻值；（ 3 ）电阻开关断开时，电路中总电阻；2. 在并联电路中的应用3. 在复杂电路中的应用例题：如图所示电路，电源电压保持不变，电流表的量程为0 ～ 0.6A ，电表使用的是 0 ～ 3V 量程，定值电阻的阻值为 R1=8Ω ，灯泡的电阻 R2=5Ω, 滑动变阻器的最大阻值 R3=20Ω ．（ 1 ）开关 ...
