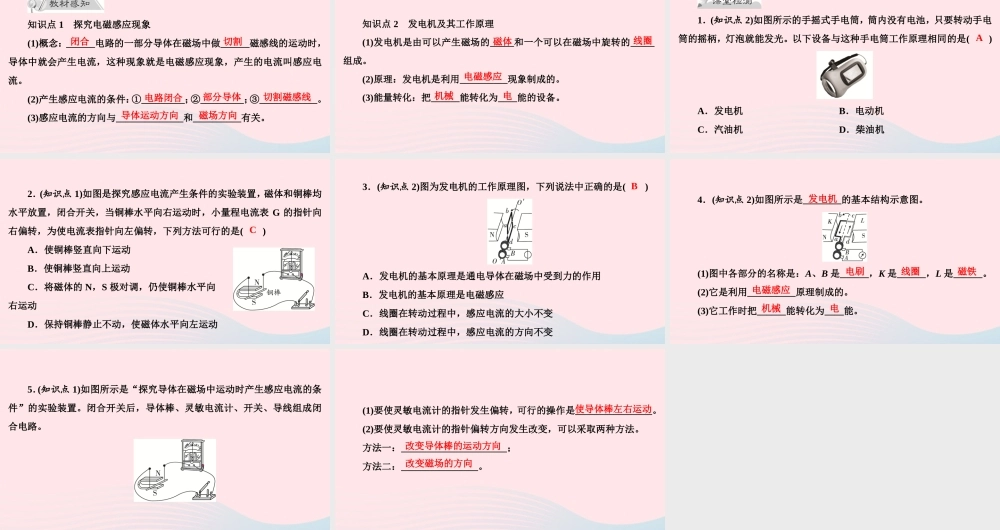

第十七章 电动机与发电机17.3 发电机为什么能发电 知识点 1 探究电磁感应现象 (1)概念：______电路的一部分导体在磁场中做______磁感线的运动时，导体中就会产生电流，这种现象就是电磁感应现象，产生的电流叫感应电流。 (2)产生感应电流的条件：①_________；②_________；③____________。 (3)感应电流的方向与______________和__________有关。 闭合切割电路闭合部分导体切割磁感线导体运动方向磁场方向知识点 2 发电机及其工作原理 (1)发电机是由可以产生磁场的_____和一个可以在磁场中旋转的_____组成。 (2)原理：发电机是利用__________现象制成的。 (3)能量转化：把______能转化为____能的设备。 磁体线圈电磁感应机械电 1．(知识点 2)如图所示的手摇式手电筒，筒内没有电池，只要转动手电筒的摇柄，灯泡就能发光。以下设备与这种手电筒工作原理相同的是( ) A．发电机 B．电动机 C．汽油机 D．柴油机 A2．(知识点 1)如图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表 G 的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是( ) A．使铜棒竖直向下运动 B．使铜棒竖直向上运动 C．将磁体的 N，S 极对调，仍使铜棒水平向 右运动 D．保持铜棒静止不动，使磁体水平向左运动 C3．(知识点 2)图为发电机的工作原理图，下列说法中正确的是( ) A．发电机的基本原理是通电导体在磁场中受到力的作用 B．发电机的基本原理是电磁感应 C．线圈在转动过程中，感应电流的大小不变 D．线圈在转动过程中，感应电流的方向不变 B4．(知识点 2)如图所示是________的基本结构示意图。 (1)图中各部分的名称是：A、B 是______，K 是______，L 是______。 (2)它是利用__________原理制成的。 (3)它工作时把______能转化为____能。 发电机电刷线圈磁铁电磁感应机械电5．(知识点 1)如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。 (1)要使灵敏电流计的指针发生偏转，可行的操作是________________。 (2)要使灵敏电流计的指针偏转方向发生改变，可以采取两种方法。 方法一：______________________； 方法二：________________。 使导体棒左右运动改变导体棒的运动方向改变磁场的方向
