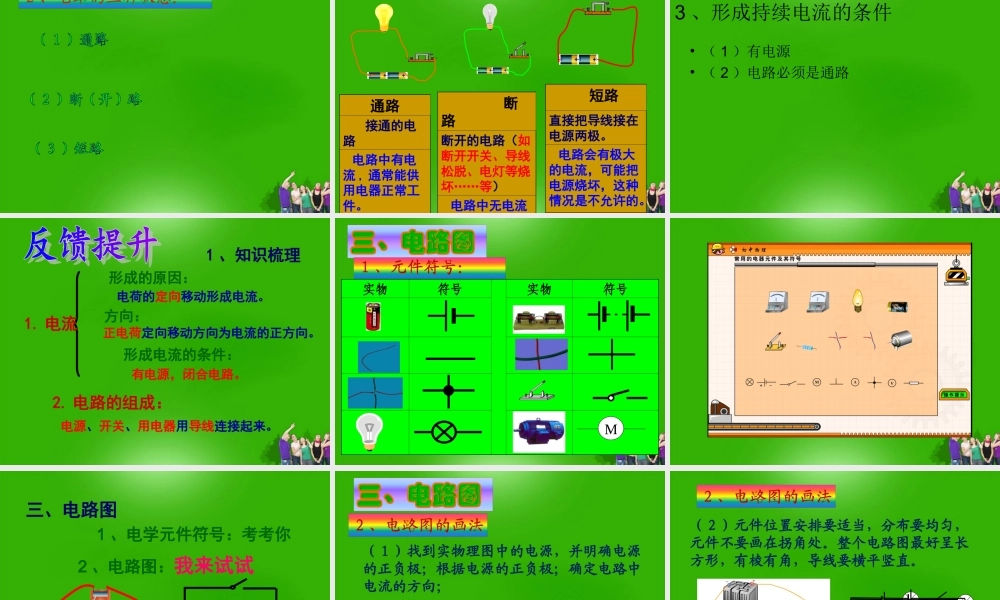

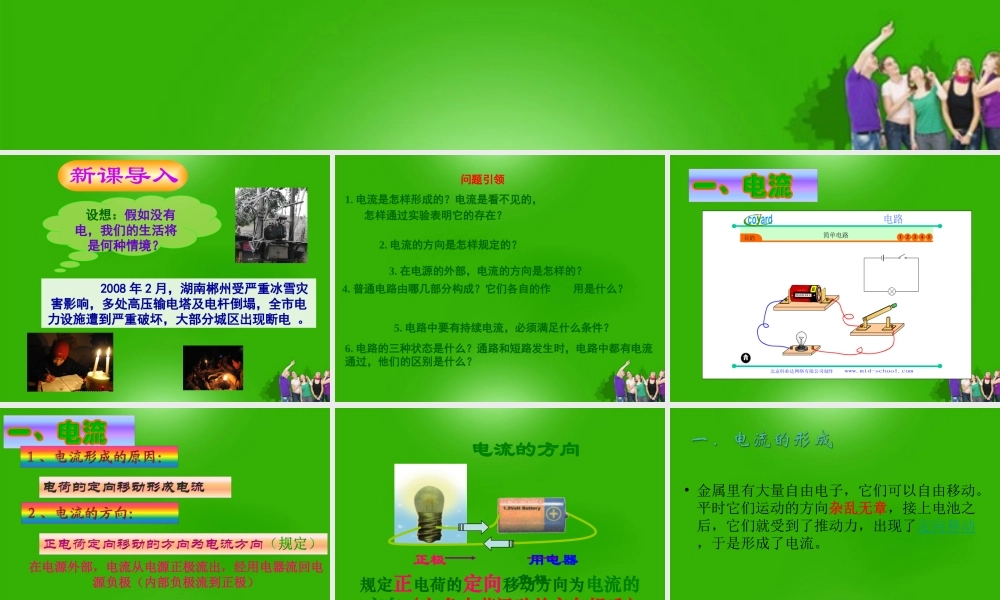

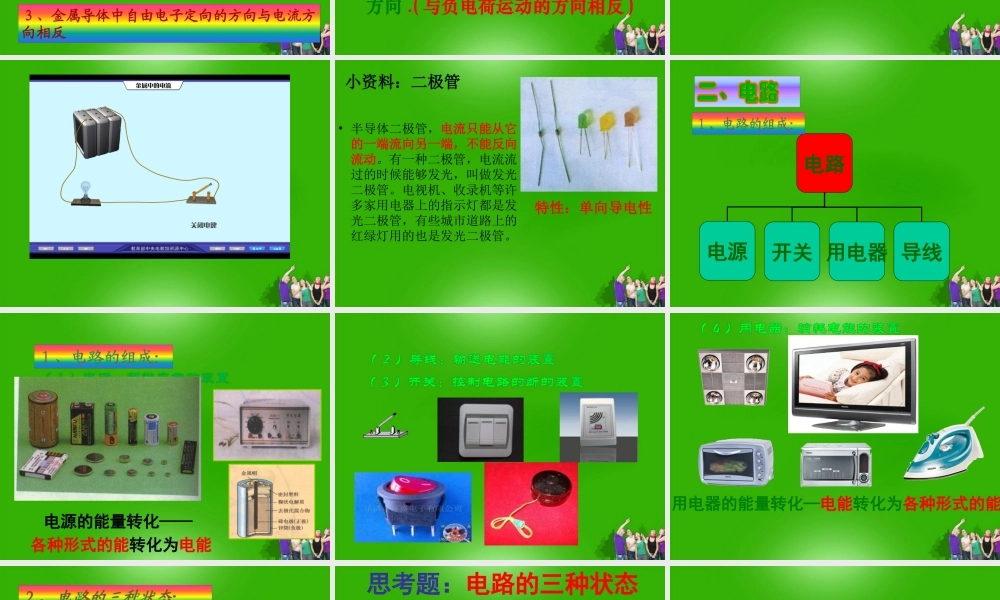

设想：假如没有电，我们的生活将是何种情境？新课导入 2008 年 2 月，湖南郴州受严重冰雪灾害影响，多处高压输电塔及电杆倒塌，全市电力设施遭到严重破坏，大部分城区出现断电 。问题引领1. 电流是怎样形成的？电流是看不见的， 怎样通过实验表明它的存在？2. 电流的方向是怎样规定的？3. 在电源的外部，电流的方向是怎样的？4. 普通电路由哪几部分构成？它们各自的作 用是什么？5. 电路中要有持续电流，必须满足什么条件？6. 电路的三种状态是什么？通路和短路发生时，电路中都有电流通过，他们的区别是什么？在电源外部，电流从电源正极流出，经用电器流回电源负极（内部负极流到正极）电流的方向规定正电荷的定向移动方向为电流的方向 .( 与负电荷运动的方向相反 )正极 用电器 负极• 金属里有大量自由电子，它们可以自由移动。平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流。• 半导体二极管，电流只能从它的一端流向另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管。电视机、收录机等许多家用电器上的指示灯都是发光二极管，有些城市道路上的红绿灯用的也是发光二极管。特性：单向导电性小资料：二极管电路电源开关 用电器 导线电源的能量转化——各种形式的能转化为电能用电器的能量转化—电能转化为各种形式的能通路 接通的电路 电路中有电流 , 通常能供用电器正常工件。 断路断开的电路（如断开开关、导线松脱、电灯等烧坏……等） 电路中无电流 短路直接把导线接在电源两极。 电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。思考题：电路的三种状态3 、形成持续电流的条件• （ 1 ）有电源• （ 2 ）电路必须是通路1. 电流形成的原因：方向：2. 电路的组成：正电荷定向移动方向为电流的正方向。电源、开关、用电器用导线连接起来。电荷的定向移动形成电流。形成电流的条件： 有电源，闭合电路。1 、知识梳理实物符号实物符号 M三、电路图实物图电路图1 、电学元件符号：考考你2 、电路图：我来试试（１）找到实物理图中的电源，并明确电源的正负极；根据电源的正负极；确定电路中电流的方向；＋—（２）元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。1 、元件位置安排要适当，分布要均匀；2 、元件不要画在拐角处。3 、整个电路图...
