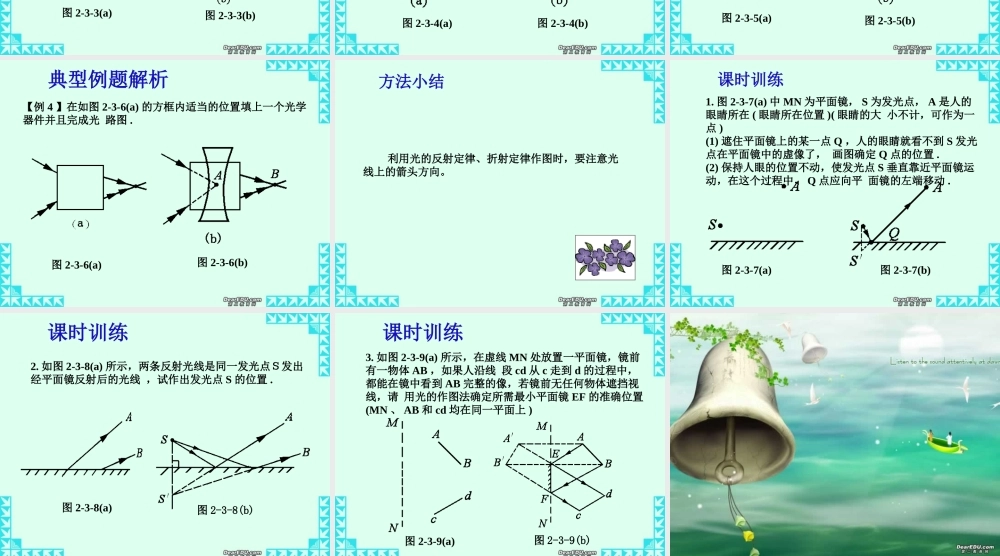

第三课时 光 路 图 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练作图题专题训练 要点考点聚焦 根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容 .课前热身 1. 完成图 2-3-1 中的光路图 .图 2-3-1(a)图 2-3-1(b)课前热身2. 图 2-3-2 中的 PQ 为空气和水的界面，一束光线从空气入射到界面上的 O 点，产生 了反射和折射，在图中标出入射光线，反射光线和折射光线 .图 2-3-2(a)图 2-3-2(b)典型例题解析【例 1 】如图 2-3-3(a) 中，太阳光与水平面成 60° 角，要用一平 面镜把太阳光反射到竖直的井底，画出平面镜放置的位置 .图 2-3-3(a)图 2-3-3(b)典型例题解析【例 2 】如图 2-3-4(a) 画出物体 ABC 在平面镜中所成的像 .图 2-3-4(a)图 2-3-4(b)典型例题解析【例 3 】在图 2-3-5(a) 中，平面镜 MN 前有一发光点 S ，作出人眼能 从平面镜中看到发光点 S 在平面镜中所成像的范围 .图 2-3-5(b)图 2-3-5(a)典型例题解析【例 4 】在如图 2-3-6(a) 的方框内适当的位置填上一个光学器件并且完成光 路图 .图 2-3-6(a)图 2-3-6(b)方法小结 利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。1. 图 2-3-7(a) 中 MN 为平面镜， S 为发光点， A 是人的眼睛所在 ( 眼睛所在位置 )( 眼睛的大 小不计，可作为一点 )(1) 遮住平面镜上的某一点 Q ，人的眼睛就看不到 S 发光点在平面镜中的虚像了， 画图确定 Q 点的位置 .(2) 保持人眼的位置不动，使发光点 S 垂直靠近平面镜运动，在这个过程中， Q 点应向平 面镜的左端移动 .课时训练图 2-3-7(a)图 2-3-7(b)2. 如图 2-3-8(a) 所示，两条反射光线是同一发光点Ｓ发出经平面镜反射后的光线 ，试作出发光点 S 的位置 .课时训练图 2-3-8(a)图 2-3-8(b)3. 如图 2-3-9(a) 所示，在虚线 MN 处放置一平面镜，镜前有一物体 AB ，如果人沿线 段 cd 从 c 走到 d 的过程中，都能在镜中看到 AB 完整的像，若镜前无任何物体遮挡视线，请 用光的作图法确定所需最小平面镜 EF 的准确位置(MN 、 AB 和 cd 均在同一平面上 )课时训练图 2-3-9(a)图 2-3-9(b)
