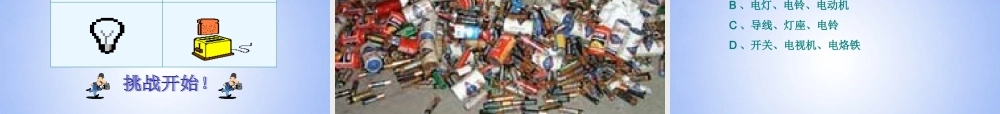

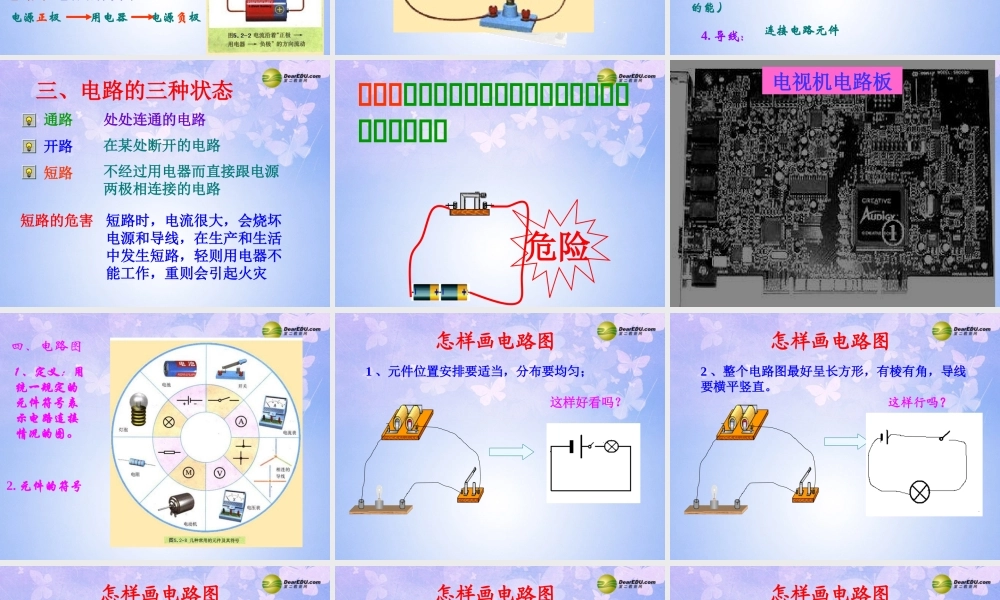

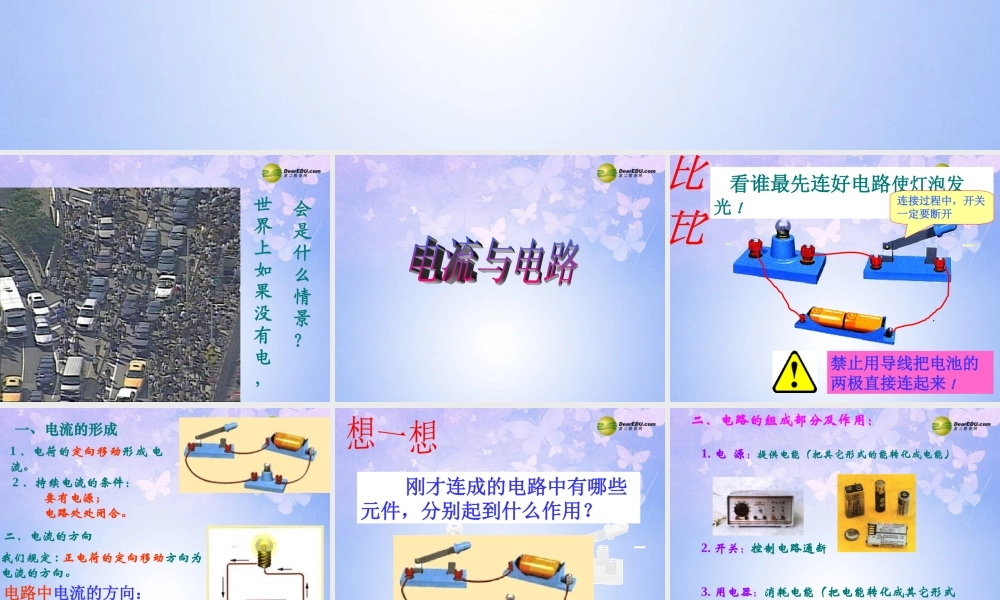

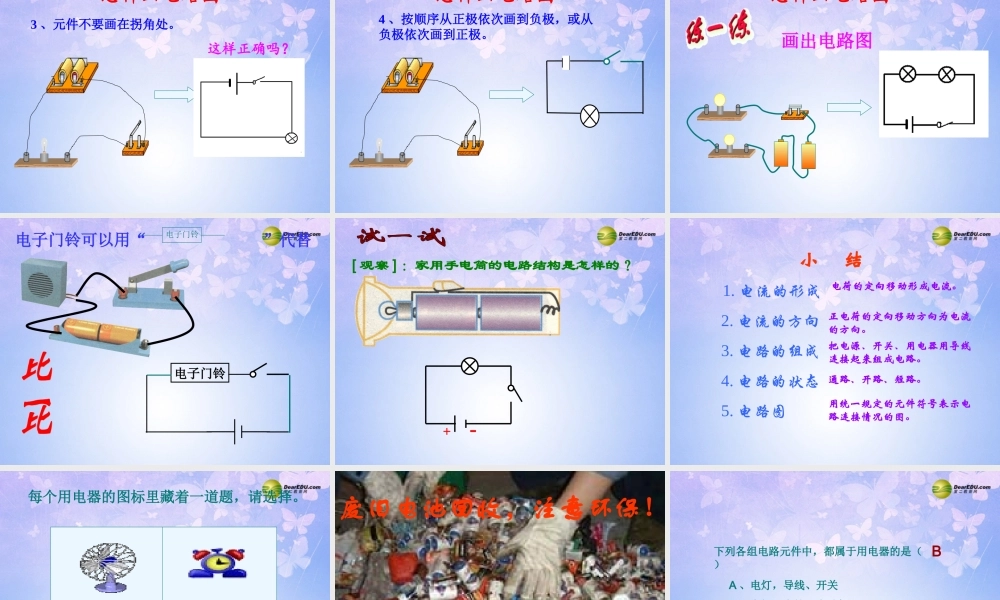

世界上如果没有电，会是什么情景？ 看谁最先连好电路使灯泡发光 !连接过程中，开关一定要断开禁止用导线把电池的两极直接连起来 !一、电流的形成电流与水流的动画1 、电荷的定向移动形成 电流。播放 二、电流的方向我们规定 : 正电荷的定向移动方向为电流的方向。播放播放电路中电流的方向：电源正极 用电器 电源负极2 、持续电流的条件： 要有电源； 电路处处闭合。 刚才连成的电路中有哪些元件，分别起到什么作用？二、电路的组成部分及作用： 1. 电 源：提供电能（把其它形式的能转化成电能） 2. 开关：控制电路通断 3. 用电器：消耗电能（把电能转化成其它形式的能） 4. 导线：连接电路元件三、电路的三种状态通路开路短路处处连通的电路在某处断开的电路不经过用电器而直接跟电源两极相连接的电路短路的危害短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾注注注注注注注注注注注注注注注注注注注注注注注注危险电视机电路板 2. 元件的符号 1 、定义：用统一规定的元件符号表示电路连接情况的图。四、电路图 怎样画电路图1 、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图2 、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图3 、元件不要画在拐角处。这样正确吗？怎样画电路图4 、按顺序从正极依次画到负极，或从负极依次画到正极。怎样画电路图画出电路图电子门铃电子门铃可以用“ ”代替电子门铃[ 观察 ] ：家用手电筒的电路结构是怎样的？+ - 小 结 1. 电流的形成 2. 电流的方向 3. 电路的组成 4. 电路的状态 5. 电路图电荷的定向移动形成电流。正电荷的定向移动方向为电流的方向。把电源、开关、用电器用导线连接起来组成电路。通路、开路、短路。用统一规定的元件符号表示电路连接情况的图。每个用电器的图标里藏着一道题，请选择。废旧电池回收，注意环保！下列各组电路元件中，都属于用电器的是（ ）A 、电灯，导线、开关B 、电灯、电铃、电动机C 、导线、灯座、电铃D 、开关、电视机、电烙铁B干电池是（ ）小灯珠是（ ）金属外壳按键是（ ）弹簧片和金属外壳是（ ）电源用电器开关 导线 根据下图的电路图，请连接它的实物图下列电路完整无缺的是（ ）（ A ）（ B ） （ C ） （ D ）D通路开 路短路(1)短 路 2电路图- +实物图比一比 : 画出下面的电路图 , 看谁画得又快又好 .
