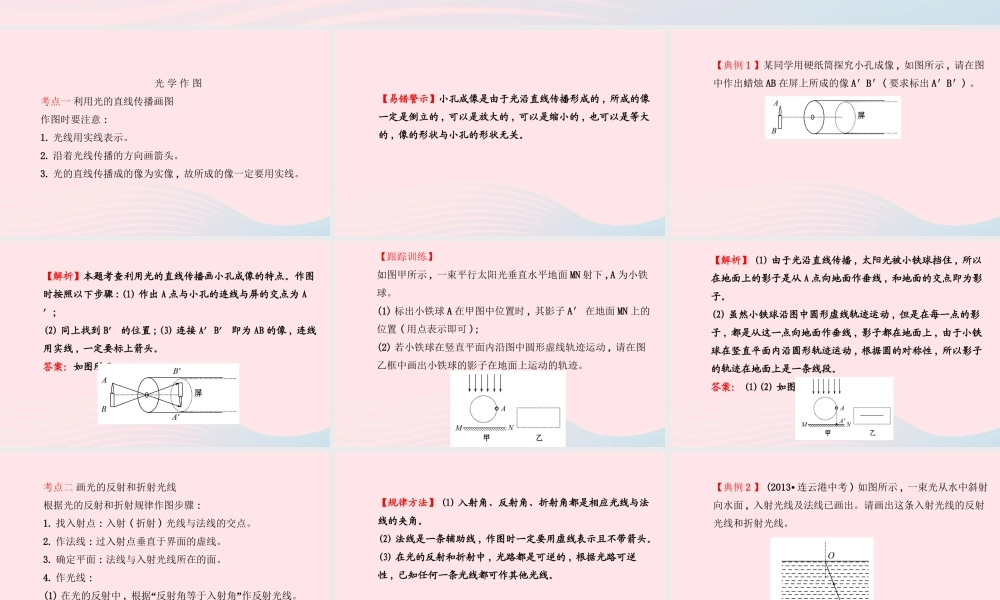

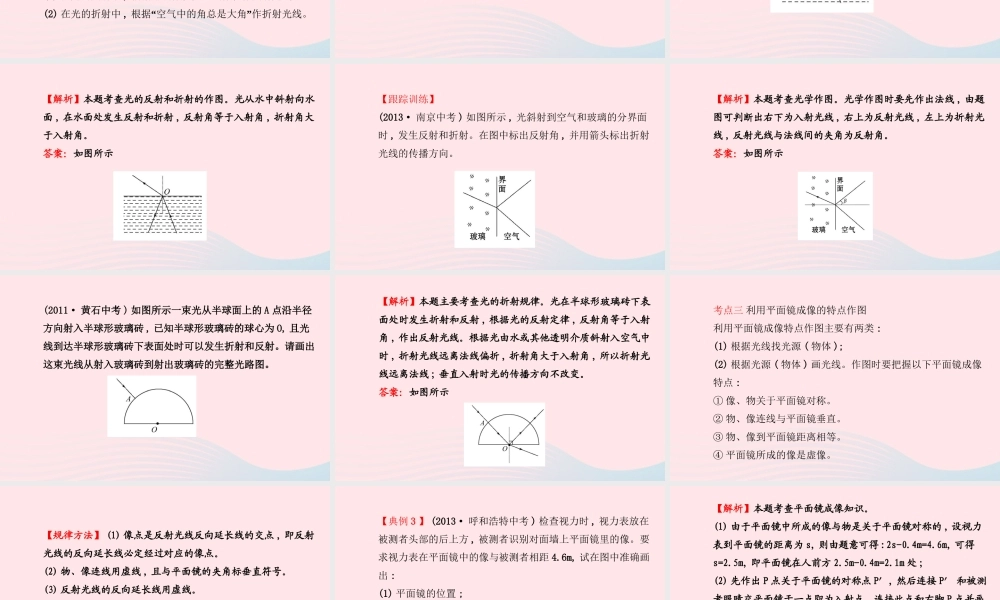

专题一 分析与作图 光 学 作 图 考点一 利用光的直线传播画图 作图时要注意 :1. 光线用实线表示。2. 沿着光线传播的方向画箭头。3. 光的直线传播成的像为实像 , 故所成的像一定要用实线。【易错警示】小孔成像是由于光沿直线传播形成的 , 所成的像一定是倒立的 , 可以是放大的 , 可以是缩小的 , 也可以是等大的 , 像的形状与小孔的形状无关。【典例 1 】某同学用硬纸筒探究小孔成像 , 如图所示 , 请在图中作出蜡烛 AB 在屏上所成的像 A′B′( 要求标出 A′B′) 。【解析】本题考查利用光的直线传播画小孔成像的特点。作图时按照以下步骤 :(1) 作出 A 点与小孔的连线与屏的交点为 A′;(2) 同上找到 B′ 的位置 ;(3) 连接 A′B′ 即为 AB 的像 , 连线用实线 , 一定要标上箭头。答案：如图所示【跟踪训练】 如图甲所示 , 一束平行太阳光垂直水平地面 MN 射下 ,A 为小铁球。(1) 标出小铁球 A 在甲图中位置时 , 其影子 A′ 在地面 MN 上的位置 ( 用点表示即可 );(2) 若小铁球在竖直平面内沿图中圆形虚线轨迹运动 , 请在图乙框中画出小铁球的影子在地面上运动的轨迹。【解析】 (1) 由于光沿直线传播 , 太阳光被小铁球挡住 , 所以在地面上的影子是从 A 点向地面作垂线 , 和地面的交点即为影子。(2) 虽然小铁球沿图中圆形虚线轨迹运动 , 但是在每一点的影子 , 都是从这一点向地面作垂线 , 影子都在地面上 , 由于小铁球在竖直平面内沿圆形轨迹运动 , 根据圆的对称性 , 所以影子的轨迹在地面上是一条线段。答案： (1)(2) 如图所示 考点二 画光的反射和折射光线 根据光的反射和折射规律作图步骤 :1. 找入射点 : 入射 ( 折射 ) 光线与法线的交点。2. 作法线 : 过入射点垂直于界面的虚线。3. 确定平面 : 法线与入射光线所在的面。4. 作光线 :(1) 在光的反射中 , 根据“反射角等于入射角”作反射光线。(2) 在光的折射中 , 根据“空气中的角总是大角”作折射光线。【规律方法】 (1) 入射角、反射角、折射角都是相应光线与法线的夹角。(2) 法线是一条辅助线 , 作图时一定要用虚线表示且不带箭头。(3) 在光的反射和折射中 , 光路都是可逆的 , 根据光路可逆性 , 已知任何一条光线都可作其他光线。【典例 2 】 (2013· 连云港中考 ) 如图所示 , 一束光从水中斜射向水面 , 入射光线及法线已画出。请画出这条入...
