九年级物理 第十四章探究电路复习课课件 沪科版 课件VIP免费

九年级物理 第十四章探究电路复习课课件 沪科版 课件九年级物理 第十四章探究电路复习课课件 沪科版 课件九年级物理 第十四章探究电路复习课课件 沪科版 课件九年级物理 第十四章探究电路复习课课件 沪科版 课件九年级物理 第十四章探究电路复习课课件 沪科版 课件

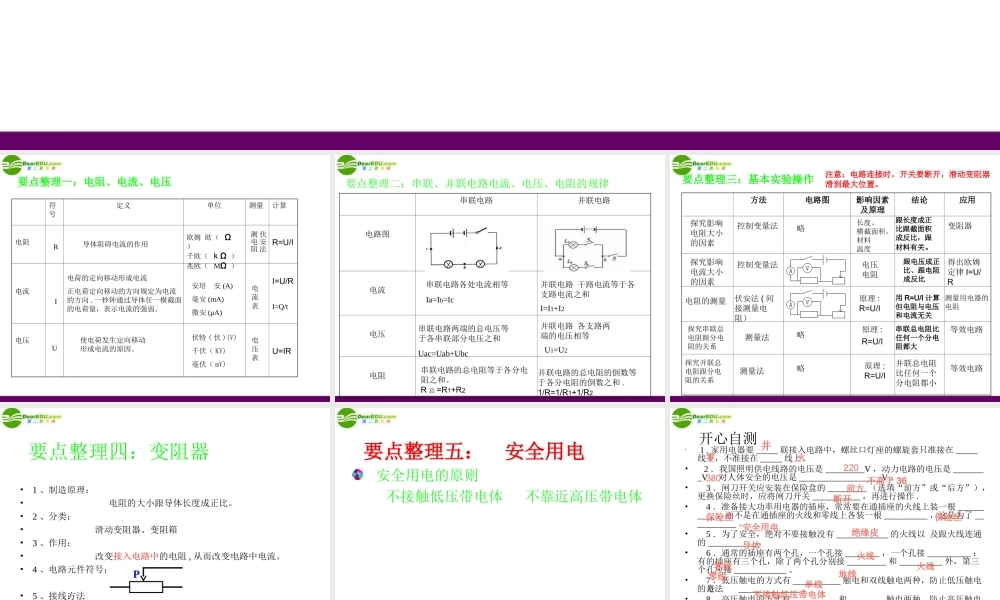

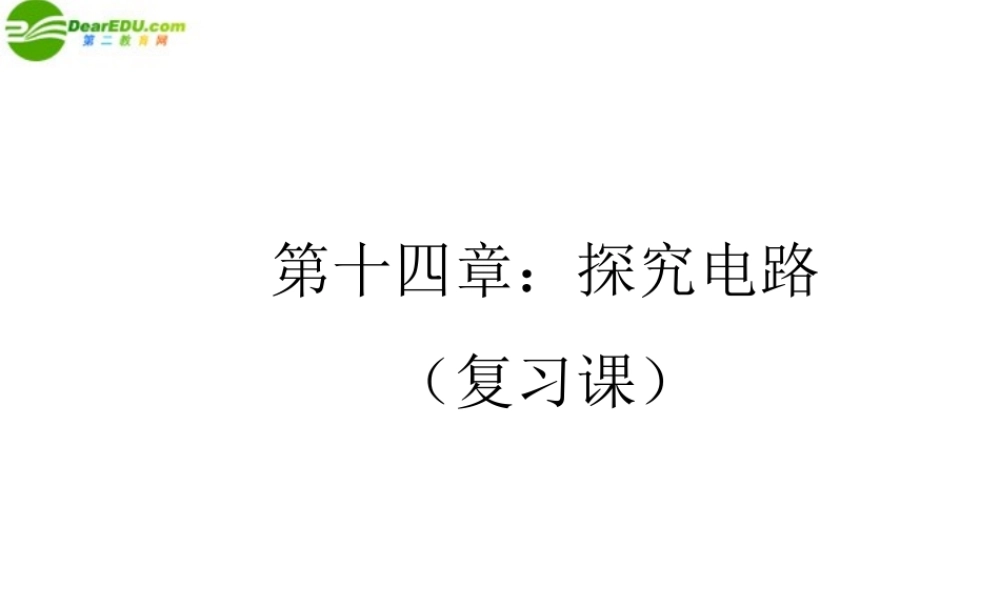

第十四章:探究电路(复习课)符号定义单位测量计算电阻电流电压RIU导体阻碍电流的作用电荷的定向移动形成电流正电荷定向移动的方向规定为电流的方向 . 一秒钟通过导体任一横截面的电荷量,表示电流的强弱。使电荷发生定向移动形成电流的原因。欧姆 欧( Ω )千欧( k Ω )兆欧( MΩ )安培 安 (A)毫安 (mA)微安 (μA)伏特 ( 伏 )(V)千伏( KV)毫伏( mV)电流表电压表I=Q/t要点整理一:电阻、电流、电压伏安法测电阻R=U/II=U/RU=IR串联电路并联电路电路图电流电压电阻串联电路各处电流相等Ia=Ib=Ic并联电路 干路电流等于各支路电流之和I=I1+I2串联电路两端的总电压等于各串联部分电压之和Uac=Uab+Ubc并联电路 各支路两端的电压相等 U1=U2要点整理二:串联、并联电路电流、电压、电阻的规律串联电路的总电阻等于各分电阻之和。R 总 =R1+R2并联电路的总电阻的倒数等于各分电阻的倒数之和 .1/R=1/R1+1/R2要点整理三:基本实验操作方法电路图影响因素及原理结论应用探究影响电阻大小的因素控制变量法略长度、横截面积、材料温度跟长度成正比跟截面积成反比,跟材料有关。变阻器探究影响电流大小的因素控制变量法电压电阻跟电压成正比、跟电阻成反比得出欧姆定律 I=U/R电阻的测量伏安法 ( 间接测量电阻)原理 :R=U/I用 R=U/I 计算但电阻与电压和电流无关测量用电器的电阻探究串联总电阻跟分电阻的关系测量法略原理 :R=U/I串联总电阻比任何一个分电阻都大等效电路探究并联总电阻跟分电阻的关系测量法略原理 :R=U/I并联总电阻比任何一个分电阻都小等效电路注意:电路连接时,开关要断开,滑动变阻器滑到最大位置。要点整理四:变阻器•1 、制造原理:• 电阻的大小跟导体长度成正比。•2 、分类:• 滑动变阻器、变阻箱•3 、作用:• 改变接入电路中的电阻 , 从而改变电路中电流。•4 、电路元件符号:•5 、接线方法:• 一上一下,以下为主P要点整理五: 安全用电 安全用电的原则 不接触低压带电体 不靠近高压带电体 开心自测• 1 . 家用电器要 _____ 联接入电路中,螺丝口灯座的螺旋套只准接在 _____线上,不准接在 _____ 线上。 • 2 .我国照明供电线路的电压是 _________V ,动力电路的电压是 ________V ,对人体安全的电压是 ___________________V 。• 3 .闸刀开关应安装在保险盒的 _________ (选填“前方”或“后方”),更换保险丝时,应将闸刀开关 ___________...
