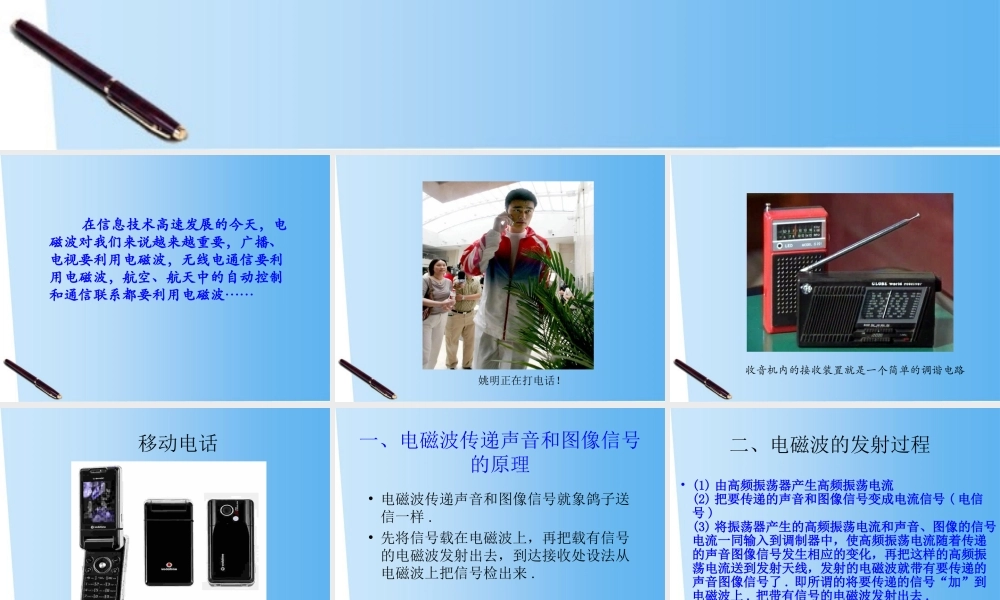

第十八章 信息的传递第二节广播电视与通信沪粤版新教材同步教学课件 在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波…… 姚明正在打电话
收音机内的接收装置就是一个简单的调谐电路 移动电话 一、电磁波传递声音和图像信号的原理• 电磁波传递声音和图像信号就象鸽子送信一样
• 先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来
二、电磁波的发射过程 • (1) 由高频振荡器产生高频振荡电流(2) 把要传递的声音和图像信号变成电流信号 ( 电信号 ) (3) 将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了
即所谓的将要传递的信号“加”到电磁波上
把带有信号的电磁波发射出去

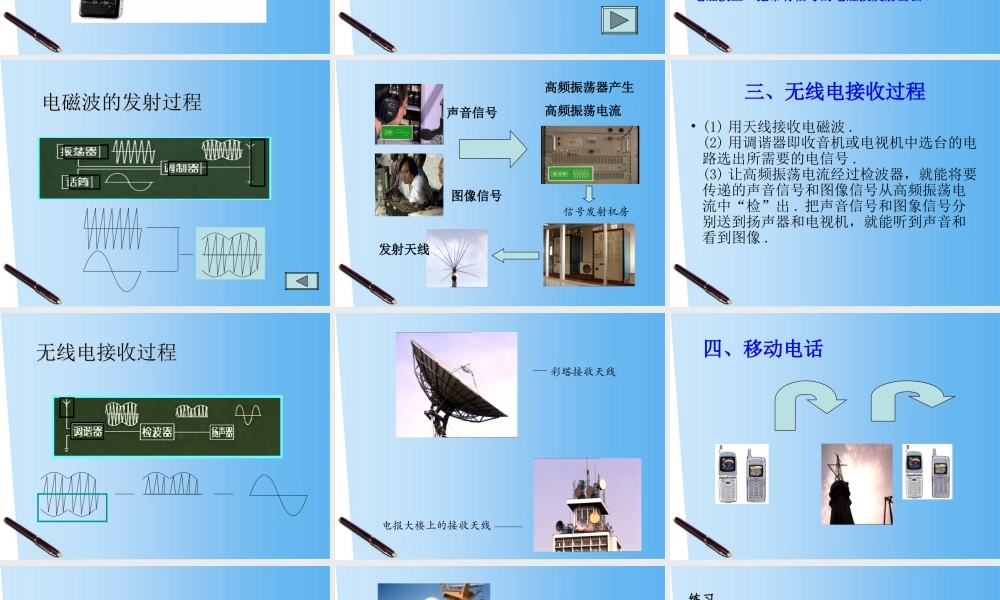

电磁波的发射过程电磁波的发射过程 高频振荡器产生高频振荡电流信号发射机房声音信号图像信号发射天线 三、无线电接收过程• (1) 用天线接收电磁波
(2) 用调谐器即收音机或电视机中选台的电路选出所需要的电信号
(3) 让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出
把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像

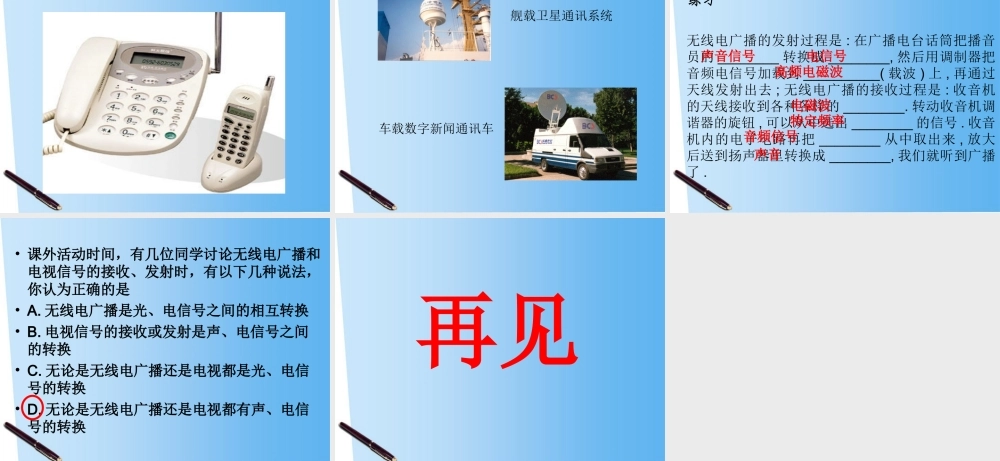

无线电接收过程无线电接收过程 彩塔接收天线电报大楼上的接收天线 四、移动电话 舰载卫星通讯系统车载数字新闻通讯车 无线电广播的发射过程是 : 在广播电台话筒把播音员的 ________ 转换成 ________, 然后用调制器把音频电信号加载到 __________( 载波 ) 上 , 再通过天线发射出去 ; 无线电广播的接收过程是
