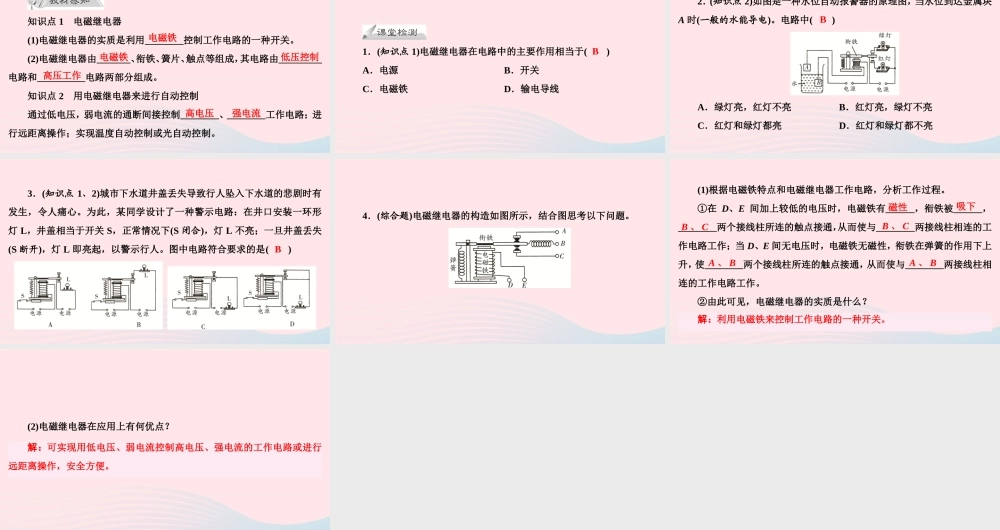

第十六章 电磁铁与自动控制16.4 电磁继电器与自动控制 知识点 1 电磁继电器 (1)电磁继电器的实质是利用________控制工作电路的一种开关。 (2)电磁继电器由_______、衔铁、簧片、触点等组成,其电路由_________电路和__________电路两部分组成。 知识点 2 用电磁继电器来进行自动控制 通过低电压,弱电流的通断间接控制________、________工作电路;进行远距离操作;实现温度自动控制或光自动控制。 电磁铁电磁铁低压控制高压工作高电压强电流 1.(知识点 1)电磁继电器在电路中的主要作用相当于( ) A.电源 B.开关 C.电磁铁 D.输电导线 B2.(知识点 2)如图是一种水位自动报警器的原理图,当水位到达金属块A 时(一般的水能导电)。电路中( ) A.绿灯亮,红灯不亮 B.红灯亮,绿灯不亮 C.红灯和绿灯都亮 D.红灯和绿灯都不亮 B3.(知识点 1、2)城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路:在井口安装一环形灯 L,井盖相当于开关 S,正常情况下(S 闭合),灯 L 不亮;一旦井盖丢失(S 断开),灯 L 即亮起,以警示行人。图中电路符合要求的是( ) B4.(综合题)电磁继电器的构造如图所示,结合图思考以下问题。 (1)根据电磁铁特点和电磁继电器工作电路,分析工作过程。 ①在 D、E 间加上较低的电压时,电磁铁有______,衔铁被______,________两个接线柱所连的触点接通,从而使与________两接线柱相连的工作电路工作;当 D、E 间无电压时,电磁铁无磁性,衔铁在弹簧的作用下上升,使________两个接线柱所连的触点接通,从而使与________两接线柱相连的工作电路工作。 ②由此可见,电磁继电器的实质是什么? 解:利用电磁铁来控制工作电路的一种开关。 磁性吸下B 、 CB 、 CA 、 BA 、 B(2)电磁继电器在应用上有何优点? 解:可实现用低电压、弱电流控制高电压、强电流的工作电路或进行远距离操作,安全方便。
