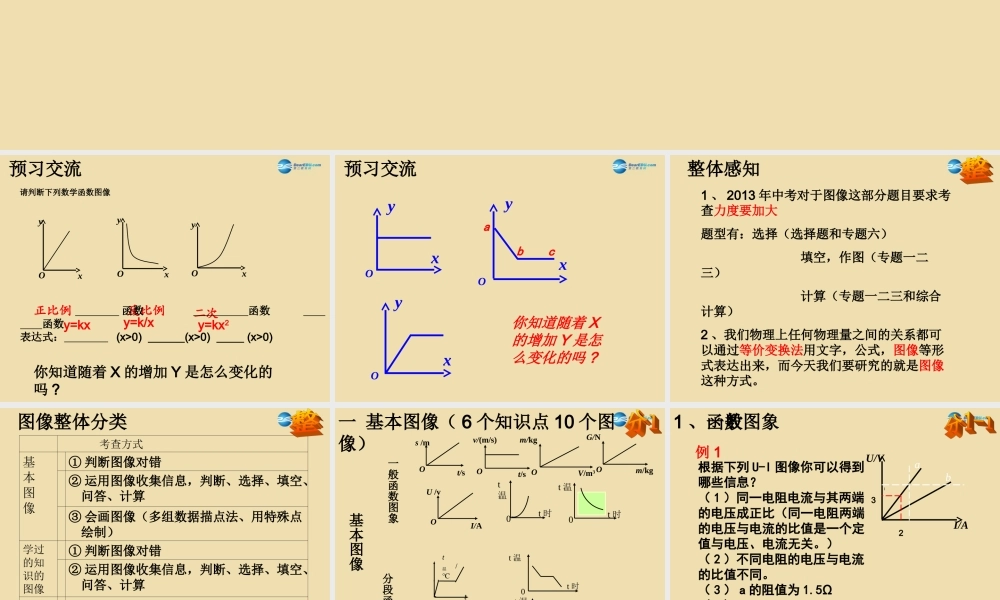

图像专题复习预习交流请判断下列数学函数图像yxOyxOyxO正比例 y=kx反比例 y=k/x二次 y=kx2 函数 函数 函数表达式： (x>0) (x>0) (x>0)你知道随着 X 的增加 Y 是怎么变化的吗 ?预习交流yxOabcyxOyxO你知道随着 X的增加 Y 是怎么变化的吗 ?整体感知1 、 2013 年中考对于图像这部分题目要求考查力度要加大题型有：选择（选择题和专题六） 填空，作图（专题一二三） 计算（专题一二三和综合计算）2 、我们物理上任何物理量之间的关系都可以通过等价变换法用文字，公式，图像等形式表达出来，而今天我们要研究的就是图像这种方式。 考查方式基本图像① 判断图像对错② 运用图像收集信息，判断、选择、填空、问答、计算③ 会画图像（多组数据描点法、用特殊点绘制）学过的知识的图像① 判断图像对错② 运用图像收集信息，判断、选择、填空、问答、计算未学过知识的图像① 判断图像对错② 运用图像收集信息，判断、选择、填空、问答、计算图像整体分类一 基本图像（ 6 个知识点 10 个图像）基本图像一般函数图象分段函数图象Om/kgV/m3Ov/(m/s)t/sOs /mt/sOG/Nm/kgOU /vI/A0t 温t 时t温/℃t时 /min0t 温t 时0t温t 时0t 温t 时1 、一般函数图象U/VI/Aba根据下列 U-I 图像你可以得到哪些信息？（ 1 ）同一电阻电流与其两端的电压成正比（同一电阻两端的电压与电流的比值是一个定值与电压、电流无关。）（ 2 ）不同电阻的电压与电流的比值不同。（ 3 ） a 的阻值为 1.5Ω（ 4 ） Ra ＞ Rb例 132反馈练习 11 ．下列图像不正确的是（ ）A. 重力与质量的关系B. 匀速直线运动C ． 定 值 电阻的电流与电压关系D ．晶体的凝固过程OG/NOv/(m/s)OI /Am/kgU/V5t/s0t 温t 时D出题位置：中考单选题中2 、小雨以 2m/s 的速度沿着平直马路向前走，远远看到前方 400m 处叶子姐姐正朝他跑来，叶子姐姐运动的 s-t 图像如图所示。则他俩经过 s 相遇。 1210s/m2t/s3186出题位置：中考专题二的简单计算题里50解： V2=S2/t2=18/3=6(m/s)S1+S2=SV1t+V2t=4002t+6t=400t=50s 3. 在探究欧姆定律的关系实验中，读得某一时刻电阻两端的电压与电流值分别为 2V 、0.4A ，请做出对应的 U-I 图像。（特殊点作图）0 0.2 0.4 0.6 I/AU/V231出题位置：电和磁专题的探究实验当中课题 探究物质的熔化规律图像结论1. 甲物质为 __ 体； 2.甲熔化过程中温度____ ，熔点为 ___℃ ； 3....
