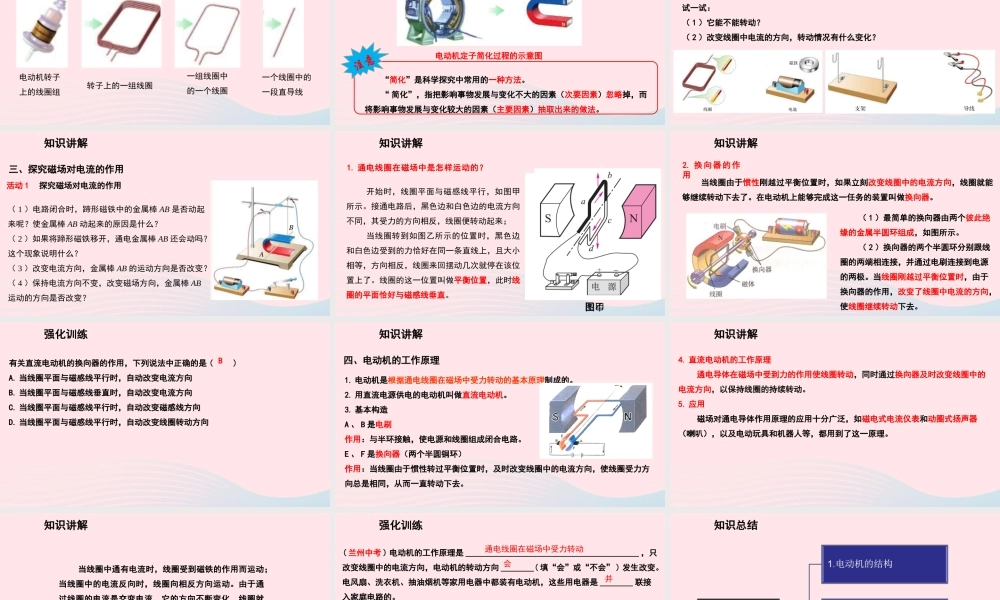

第十七章 电动机与发电机第十七章 电动机与发电机17.1 关于电动机转动的猜想 17.2 探究电动机转动的原理新课引入新课引入观察图片并回答：上列的这些交通工具都是由什么来提供动力的？电动自行车无轨电车高速列车电动机学习目标 知道电动机的结构，根据实验猜想电动机转动的原因。1 通过实验探究磁场对电流的作用。2 知道电动机的工作原理。3 了解电动机的应用。4知识讲解一、了解电动机的结构活动 1 让电动机转起来 参照图 17-2 （ a ）所示的电路，用导线把图 17-2 （ b ）中的电源、开关和模型电动机连接起来。闭合开关，看看电动机是否转动。若不转动，仔细查找原因。知识讲解注意电动机不转的原因及处理方法不转的原因处理方法安装错误检查电路的正确性电路不通或电流过小 ① 电源电压太低，应换用能产生较大电压的电源 ② 滑动变阻器阻值过大，应减小滑动变阻器的阻值 ③ 电路未连接好，重新检查电路 ④ 线圈或电路中有断路现象，重新检查电路磁场力太小 ① 磁铁的磁性不够强，应换更强的 ② 线圈的匝数太少，应增加匝数摩擦阻力太大检查线圈轴与支架之间以及电刷与换向器之间的接触情况线圈处于平衡位置拨动线圈，让它通过平衡位置，电动机即可转动知识讲解活动 2 探究电动机的内部结构电动机模型磁体（定子 )线圈（转子 )知识讲解知识讲解1. 电动机的主要部件是 _________ 和 ___________ 。定子转子注意1. 电动机分为直流电动机和交流电动机。 使用直流电的电动机叫做直流电动机；使用交流电的电动机叫做交流电动机。2. 电动机是把电能转化为机械能的动力机器。强化训练如图所示，没有用到电动机的家用电器是 ( )B知识讲解二、电动机转动原因的猜想 电动机内磁铁与线圈之间并无接触，但线圈通电就会转动，这说明磁铁的磁场对线圈有力的作用。 所以电动机的转动，可能跟 ________ 和 ________ 有关。磁场可能会对通电线圈产生力的作用，电动机才会转动起来。磁场电流1. 关于电动机为什么会转动的猜想知识讲解2. 要验证猜想，需要对电动机的结构做合理的简化电动机转子上的线圈组转子上的一组线圈一个线圈中的一段直导线一组线圈中的一个线圈知识讲解电动机定子简化过程的示意图注意 “简化”是科学探究中常用的一种方法。 “ 简化”，指把影响事物发展与变化不大的因素（次要因素）忽略掉，而将影响事物发展与变化较大的因素（主要因素）抽取出来的做法。知识讲解根据电动机的主...
