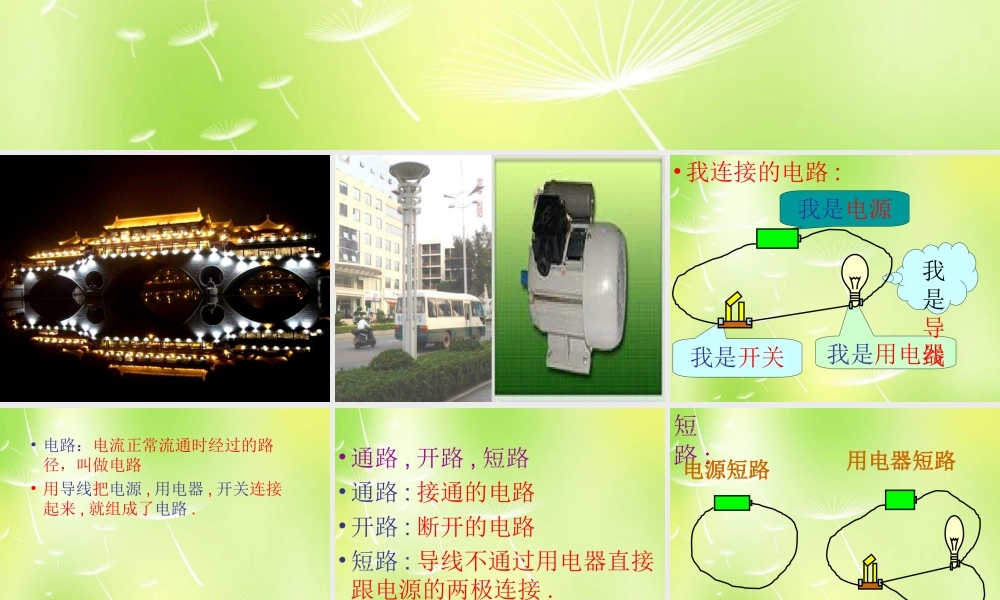

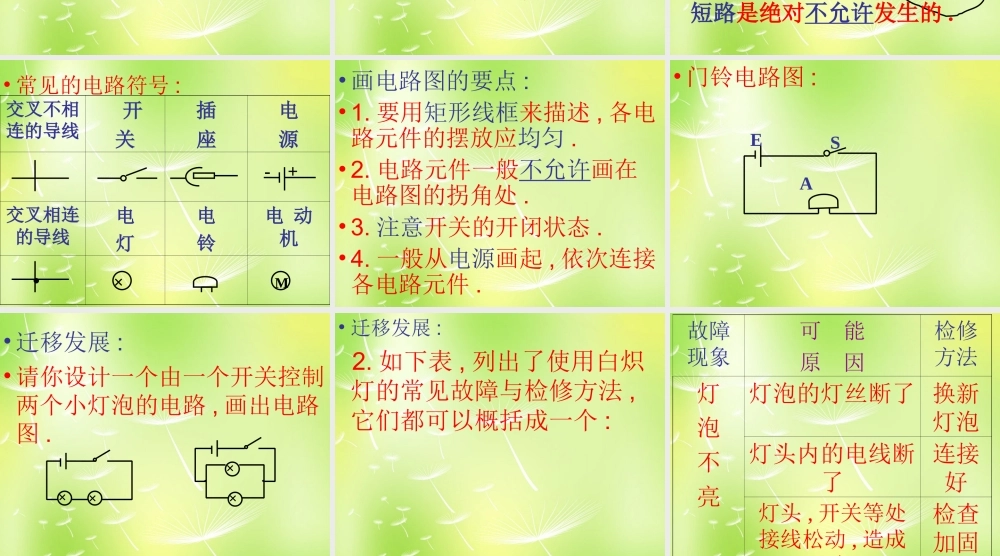

• 我连接的电路 :我是电源我是用电器我是开关我是导线• 电路：电流正常流通时经过的路径，叫做电路• 用导线把电源 , 用电器 , 开关连接起来 , 就组成了电路 .• 通路 , 开路 , 短路• 通路 : 接通的电路• 开路 : 断开的电路• 短路 : 导线不通过用电器直接跟电源的两极连接 .短路 :电源短路用电器短路短路是绝对不允许发生的 .• 常见的电路符号 :交叉不相连的导线 开关插座电源交叉相连的导线电灯电铃电 动 机.M×+-• 画电路图的要点 :• 1. 要用矩形线框来描述 , 各电路元件的摆放应均匀 .• 2. 电路元件一般不允许画在电路图的拐角处 .• 3. 注意开关的开闭状态 .• 4. 一般从电源画起 , 依次连接各电路元件 .• 门铃电路图 :SEA• 迁移发展 :• 请你设计一个由一个开关控制两个小灯泡的电路 , 画出电路图 .××●●×ו 迁移发展 : 2. 如下表 , 列出了使用白炽灯的常见故障与检修方法 ,它们都可以概括成一个 :故障现象可 能原 因检修方法灯泡不亮灯泡的灯丝断了 换新灯泡灯头内的电线断了连接好灯头 , 开关等处接线松动 , 造成开路 检查加固
