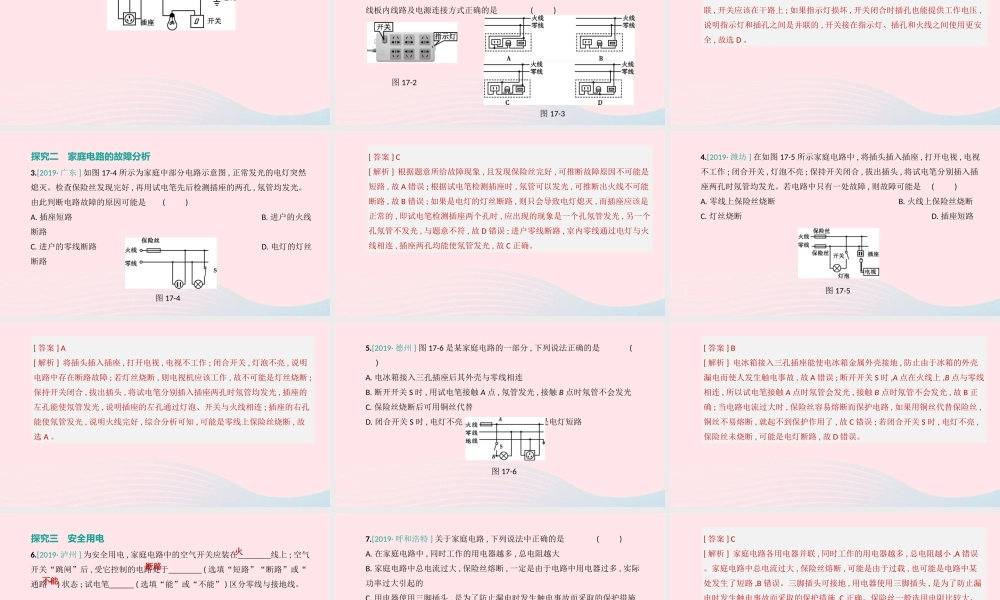

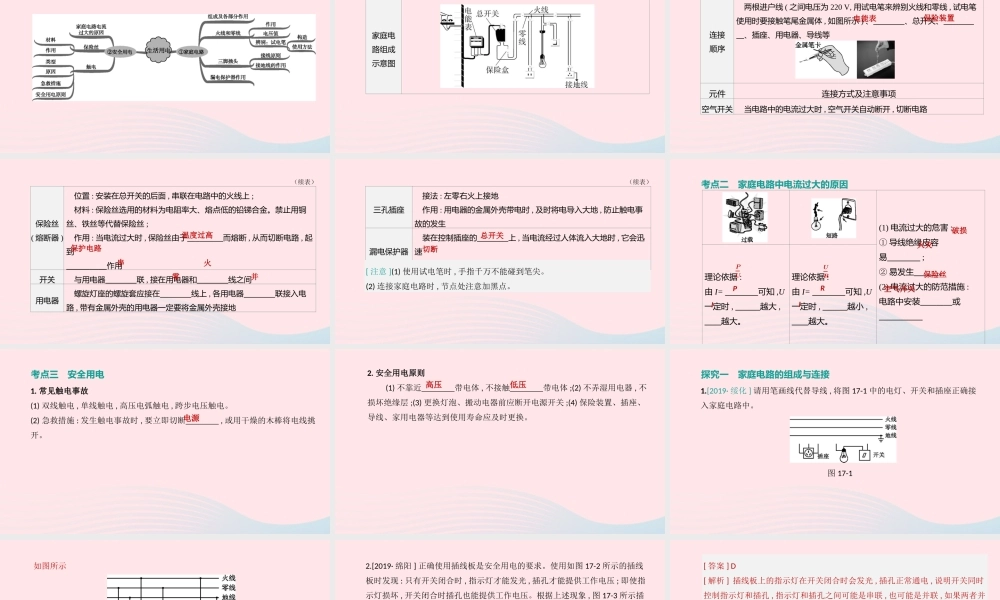

第 17 课时 生活用电思维导图 构建体系考点一 家庭电路家庭电路组成示意图连接顺序 两根进户线 ( 之间电压为 220 V, 用试电笔来辨别火线和零线 , 试电笔使用时要接触笔尾金属体 , 如图所示 ) 、 、总开关、 、插座、用电器、导线等 元件连接方式及注意事项空气开关 当电路中的电流过大时 , 空气开关自动断开 , 切断电路（续表）电能表保险装置保险丝( 熔断器 ) 位置 : 安装在总开关的后面 , 串联在电路中的火线上 ; 材料 : 保险丝选用的材料为电阻率大、熔点低的铅锑合金。禁止用铜丝、铁丝等代替保险丝 ; 作用 : 当电流过大时 , 保险丝由于 而熔断 , 从而切断电路 , 起到 作用 开关 与用电器 联 , 接在用电器和 线之间 用电器 螺旋灯座的螺旋套应接在 线上 , 各用电器 联接入电路 , 带有金属外壳的用电器一定要将金属外壳接地 （续表）温度过高保护电路串火零并三孔插座 接法 : 左零右火上接地 作用 : 用电器的金属外壳带电时 , 及时将电导入大地 , 防止触电事故的发生漏电保护器 装在控制插座的 上 , 当电流经过人体流入大地时 , 它会迅速 电路 , 起保护作用 （续表）总开关[ 注意 ](1) 使用试电笔时 , 手指千万不能碰到笔尖。(2) 连接家庭电路时 , 节点处注意加黑点。切断考点二 家庭电路中电流过大的原因(1) 电流过大的危害 :① 导线绝缘皮容易 ; ② 易发生 。 (2) 电流过大的防范措施 :电路中安装 或 理论依据 :由 I= 可知 ,U一定时 , 越大 , 越大。 理论依据 :由 I= 可知 ,U一定时 , 越小 , 越大。 𝑷𝑼 PI𝑼𝑹 RI破损火灾保险丝空气开关考点三 安全用电1. 常见触电事故(1) 双线触电 , 单线触电 , 高压电弧触电 , 跨步电压触电。(2) 急救措施 : 发生触电事故时 , 要立即切断 , 或用干燥的木棒将电线挑开。电源2. 安全用电原则 (1) 不靠近 带电体 , 不接触 带电体 ;(2) 不弄湿用电器 , 不损坏绝缘层 ;(3) 更换灯泡、搬动电器前应断开电源开关 ;(4) 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。 高压低压探究一 家庭电路的组成与连接1.[2019· 绥化 ] 请用笔画线代替导线 , 将图 17-1 中的电灯、开关和插座正确接入家庭电路中。图 17-1如图所示2.[2019· 绵阳 ] 正确使用插线板是安全用电的要求。使用如图 17-2 所示的插线板时发现 : 只有开关...
