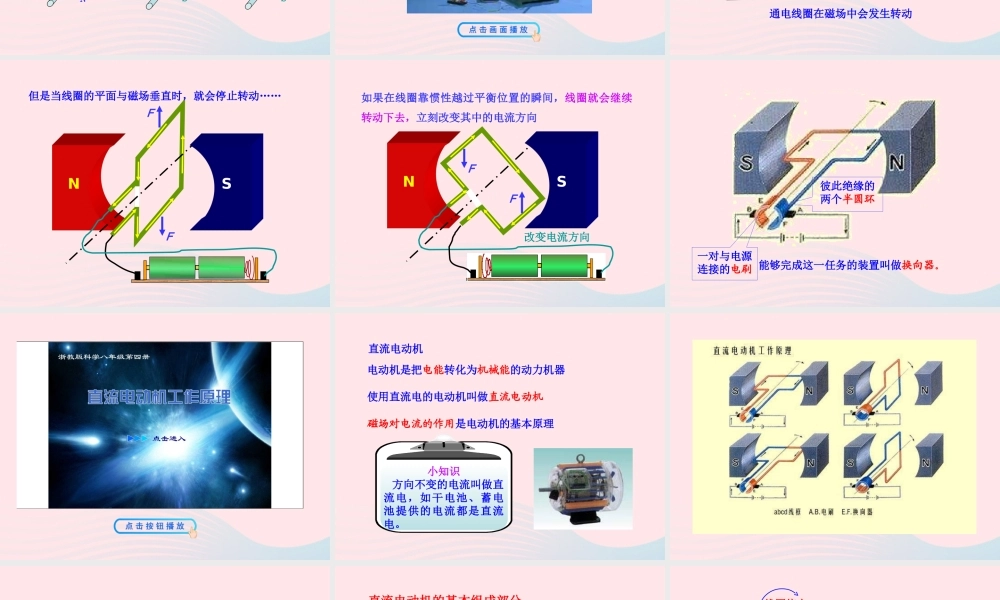

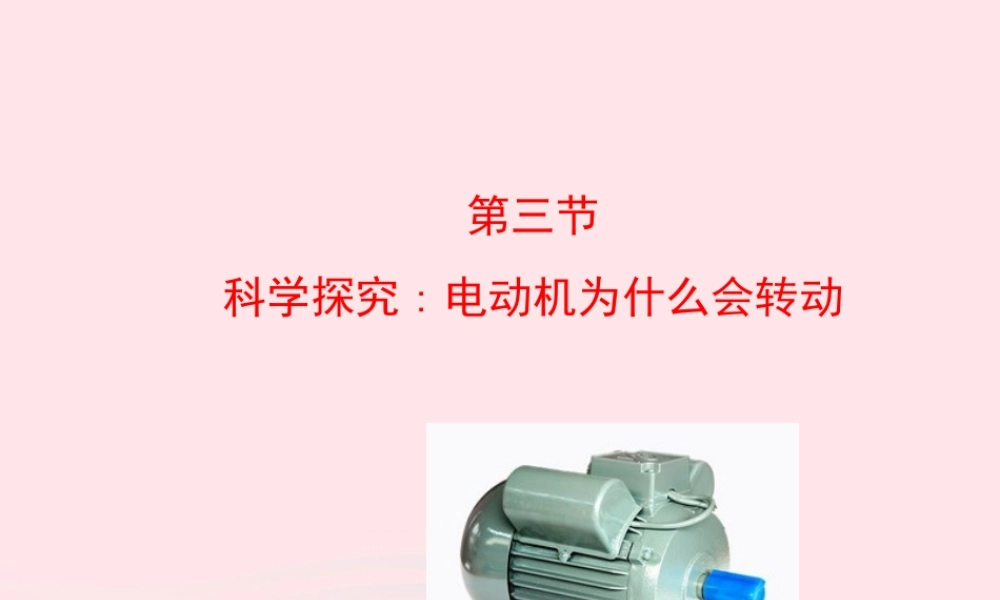

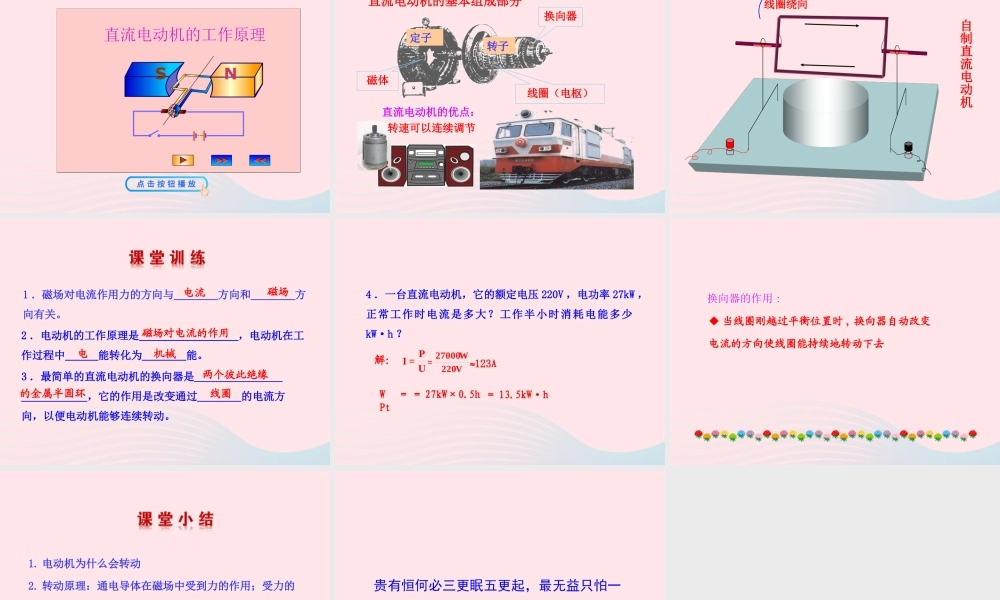

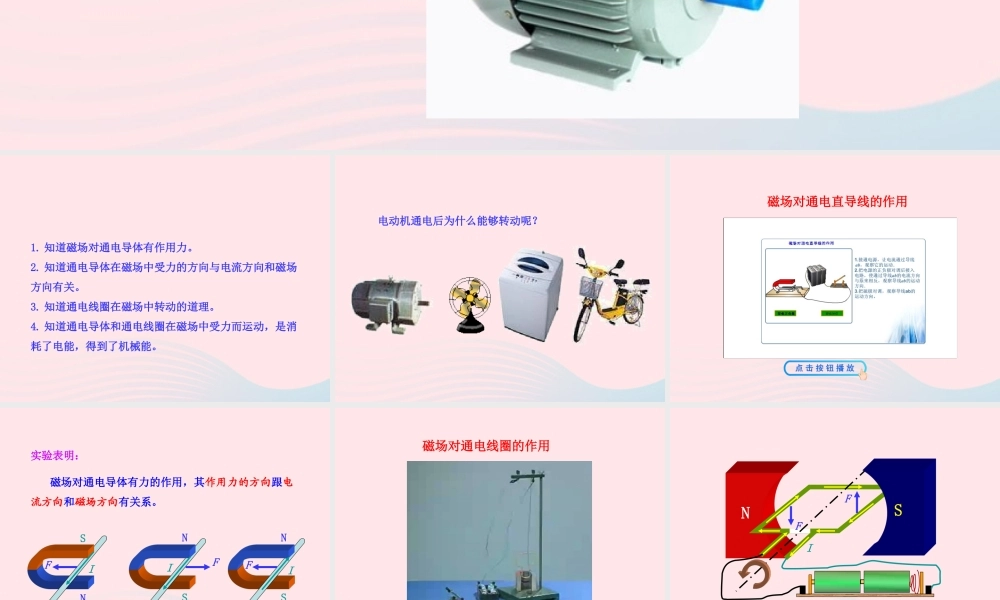

第三节科学探究 : 电动机为什么会转动1. 知道磁场对通电导体有作用力。2. 知道通电导体在磁场中受力的方向与电流方向和磁场方向有关。3. 知道通电线圈在磁场中转动的道理。4. 知道通电导体和通电线圈在磁场中受力而运动，是消耗了电能，得到了机械能。电动机通电后为什么能够转动呢？磁场对通电直导线的作用实验表明： 磁场对通电导体有力的作用，其作用力的方向跟电流方向和磁场方向有关系。SNNSNSIIIFFF磁场对通电线圈的作用NIFFS通电线圈在磁场中会发生转动NFFS但是当线圈的平面与磁场垂直时，就会停止转动……改变电流方向NSFF如果在线圈靠惯性越过平衡位置的瞬间，线圈就会继续转动下去，立刻改变其中的电流方向能够完成这一任务的装置叫做换向器。彼此绝缘的两个半圆环一对与电源连接的电刷直流电动机电动机是把电能转化为机械能的动力机器使用直流电的电动机叫做直流电动机磁场对电流的作用是电动机的基本原理小知识 方向不变的电流叫做直流电，如干电池、蓄电池提供的电流都是直流电。直流电动机的基本组成部分磁体线圈（电枢）换向器转子定子直流电动机的优点： 转速可以连续调节自制直流电动机线圈绕向1 ．磁场对电流作用力的方向与＿＿＿＿方向和＿＿＿＿方向有关。电流磁场2 ．电动机的工作原理是＿＿＿＿＿＿＿＿＿，电动机在工作过程中＿＿＿能转化为＿＿＿＿能。磁场对电流的作用电机械3 ．最简单的直流电动机的换向器是＿＿＿＿＿＿＿＿＿＿＿＿＿＿，它的作用是改变通过＿＿＿＿的电流方向，以便电动机能够连续转动。的金属半圆环线圈两个彼此绝缘4 ．一台直流电动机，它的额定电压 220V ，电功率 27kW ，正常工作时电流是多大？工作半小时消耗电能多少kW·h ？解：UP=IV220W27000=≈123AW＝Pt＝ 27kW×0.5h ＝ 13.5kW·h换向器的作用 :◆ 当线圈刚越过平衡位置时 , 换向器自动改变电流的方向使线圈能持续地转动下去1. 电动机为什么会转动2. 转动原理：通电导体在磁场中受到力的作用；受力的 方向，跟电流方向和磁场方向有关。3. 电动机怎样转动（受力情况、换向器的作用）贵有恒何必三更眠五更起，最无益只怕一日曝十日寒。
