八年级物理(测量小灯泡的电阻)课件 人教新课标版 课件VIP免费

八年级物理(测量小灯泡的电阻)课件 人教新课标版 课件八年级物理(测量小灯泡的电阻)课件 人教新课标版 课件八年级物理(测量小灯泡的电阻)课件 人教新课标版 课件

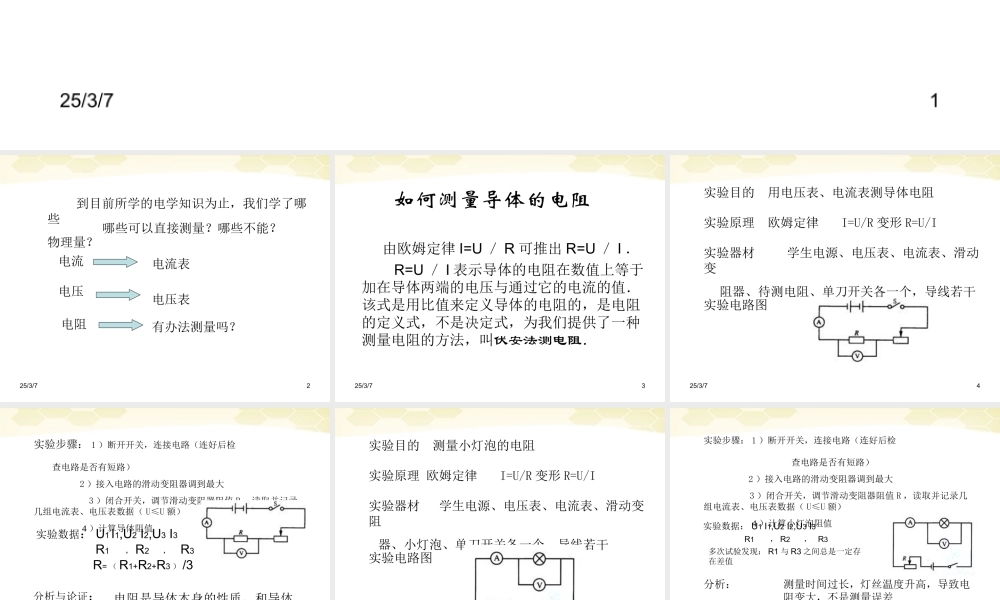

25/3/7133 25/3/72 到目前所学的电学知识为止,我们学了哪些物理量?电流电压电阻哪些可以直接测量?哪些不能?有办法测量吗?电流表电压表25/3/73 由欧姆定律 I=U / R 可推出 R=U / I . R=U / I 表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的值.该式是用比值来定义导体的电阻的,是电阻的定义式,不是决定式,为我们提供了一种测量电阻的方法,叫伏安法测电阻.如何测量导体的电阻25/3/74实验目的 用电压表、电流表测导体电阻 实验原理 欧姆定律 I=U/R 变形 R=U/I 实验器材 学生电源、电压表、电流表、滑动变 阻器、待测电阻、单刀开关各一个,导线若干实验电路图25/3/75实验步骤: 1 )断开开关,连接电路(连好后检 查电路是否有短路) 2 )接入电路的滑动变阻器调到最大 3 )闭合开关,调节滑动变阻器阻值 R ,读取并记录几组电流表、电压表数据( U≤U 额) 4 )计算导体阻值 分析与论证:电阻是导体本身的性质,和导体中的电流及导体两端的电压无关实验数据: U1 I1,U2 I2,U3 I3 R= ( R1+R2+R3 ) /3R1 , R2 , R325/3/76 实验目的 测量小灯泡的电阻 实验原理 欧姆定律 I=U/R 变形 R=U/I 实验器材 学生电源、电压表、电流表、滑动变阻 器、小灯泡、单刀开关各一个,导线若干实验电路图25/3/77 实验步骤: 1 )断开开关,连接电路(连好后检 查电路是否有短路) 2 )接入电路的滑动变阻器调到最大 3 )闭合开关,调节滑动变阻器阻值 R ,读取并记录几组电流表、电压表数据( U≤U 额) 4 )计算小灯泡阻值 分析:测量时间过长,灯丝温度升高,导致电阻变大,不是测量误差实验数据: U1 I1,U2 I2,U3 I3R1 , R2 , R3多次试验发现: R1 与 R3 之间总是一定存在差值25/3/78 结论现象:电阻随温度升高而增大1 )用不同温度下测得的阻值求平均值不妥2 )在额定电压下取几组数据求平均值,测小灯泡正常工作时电阻 在做计算题时,灯泡电阻的变化可以忽略25/3/791 .用电压表和电流表测电阻时,它的依据是 _____ ;已知电压表和电流表示数如图所示,则电压表读数是 _____ ,电流表读数是 _____ ,被测电阻是 _____ 。做一做25/3/7102 .一个额定电压为 3.8V 的小灯泡,小明在 1.2V下测出它的电阻,接着又将灯泡两端电压调到 3 .8V 测出其电阻,小明发现后一次电阻比第一次大得多,这是因为 ( )A .实验方...
