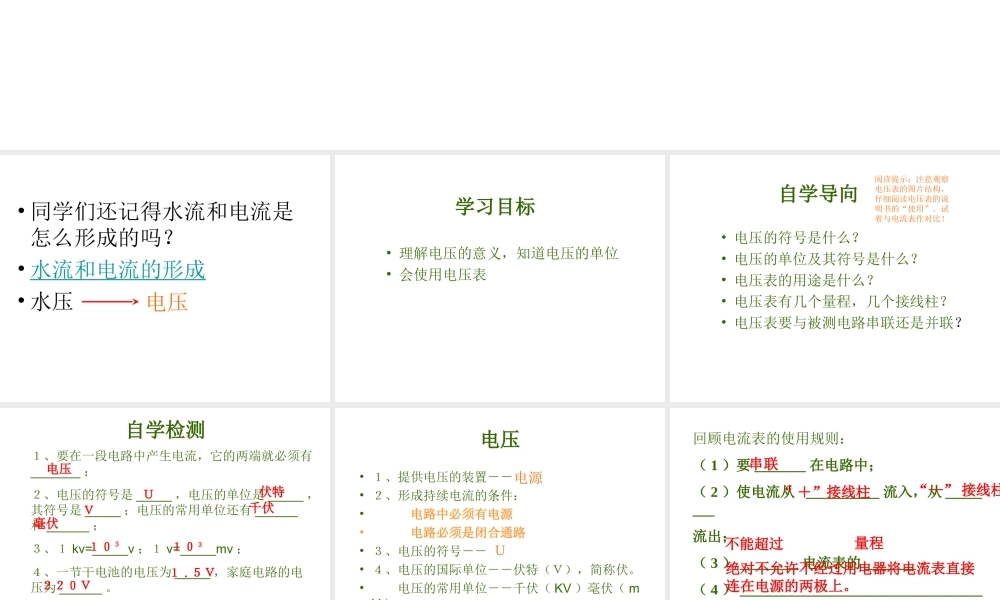

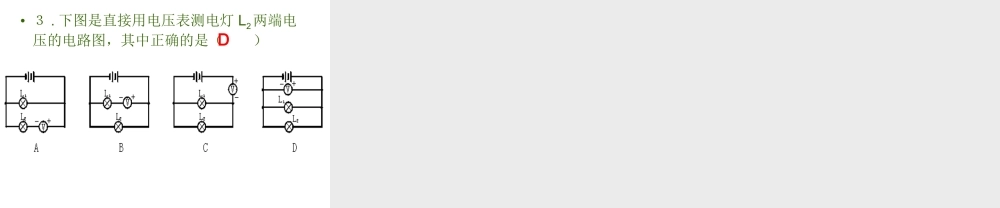

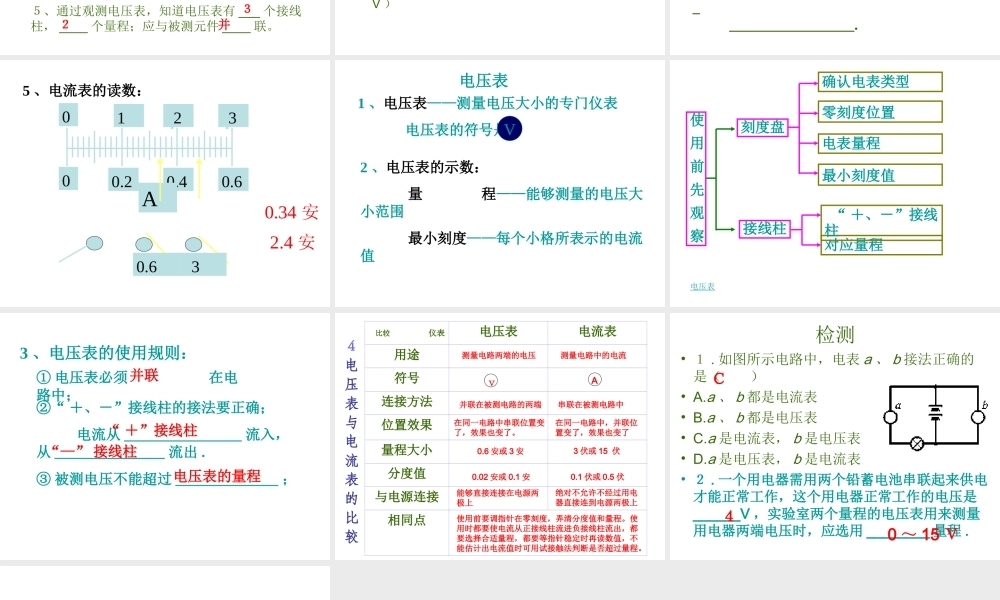

第六章 电压 电阻一、电压 • 同学们还记得水流和电流是怎么形成的吗？• 水流和电流的形成• 水压 电压 学习目标• 理解电压的意义，知道电压的单位• 会使用电压表 自学导向• 电压的符号是什么？• 电压的单位及其符号是什么？• 电压表的用途是什么？• 电压表有几个量程，几个接线柱？• 电压表要与被测电路串联还是并联？阅读提示：注意观察电压表的图片结构，仔细阅读电压表的说明书的“使用”。试着与电流表作对比！ 自学检测１、要在一段电路中产生电流，它的两端就必须有_______ ；２、电压的符号是 _____ ，电压的单位是 _____ ，其符号是 _____ ；电压的常用单位还有 ______和 ______ ；３、１ kv=_____v ；１ v=_____mv ；４、一节干电池的电压为 _____ ，家庭电路的电压为 ______ 。５、通过观测电压表，知道电压表有 ___ 个接线柱， ____ 个量程；应与被测元件 ____ 联。电压Ｕ伏特Ｖ千伏毫伏１０３１０３１ . ５Ｖ２２０Ｖ３２并 电压• １、提供电压的装置－－• ２、形成持续电流的条件：• 电路中必须有电源• 电路必须是闭合通路• ３、电压的符号－－• ４、电压的国际单位－－伏特（Ｖ），简称伏。• 电压的常用单位－－千伏（ KV ）毫伏（ mV ）电源Ｕ 回顾电流表的使用规则：（ 1 ）要 _______ 在电路中；（ 2 ）使电流从 __________ 流入，从 ________ 流出；（ 3 ） ________ 电流表的 _______ ；（ 4 ） __________________________________ _________________.串联“ ＋”接线柱“—” 接线柱不能超过量程绝对不允许不经过用电器将电流表直接连在电源的两极上。 5 、电流表的读数：0.34 安00.20.40.601 2 30.6 3A2.4 安 电压表1 、电压表——测量电压大小的专门仪表 电压表的符号是：2 、电压表的示数： 量 程——能够测量的电压大小范围 最小刻度——每个小格所表示的电流值V 使用前先观察接线柱对应量程 “ ＋、－”接线柱刻度盘确认电表类型电表量程零刻度位置最小刻度值电压表 3 、电压表的使用规则：① 电压表必须 在电路中；③ 被测电压不能超过 ______________ ；②“ ＋、－”接线柱的接法要正确； 电流从 ________________ 流入，从 _______________ 流出 .并联“ ＋”接线柱“—” 接线柱电压表的量程 比较 仪表电压表电流表用途符号 连接方法位置效果量程大小分度值与电源连接相同点...
