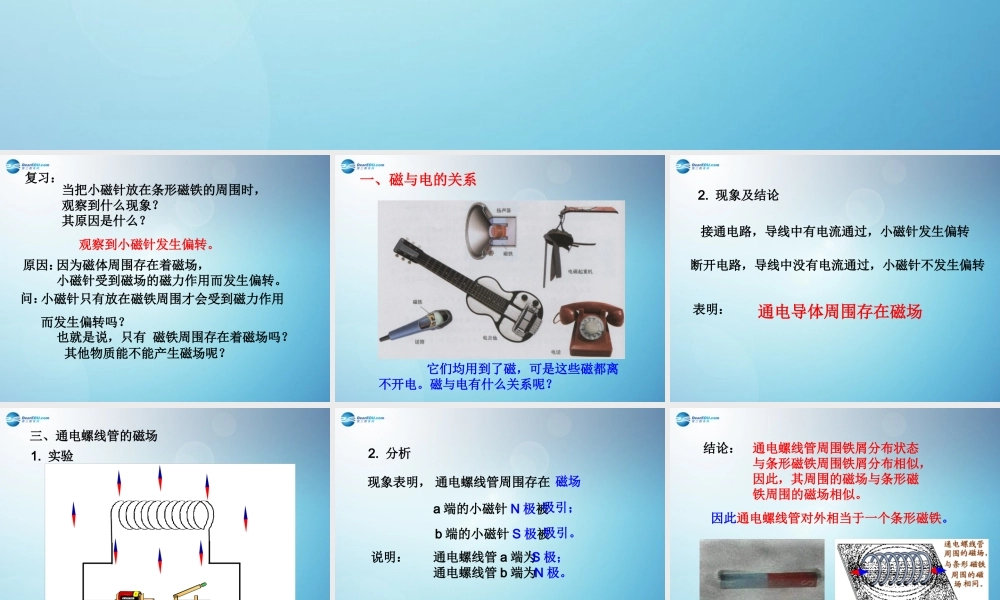

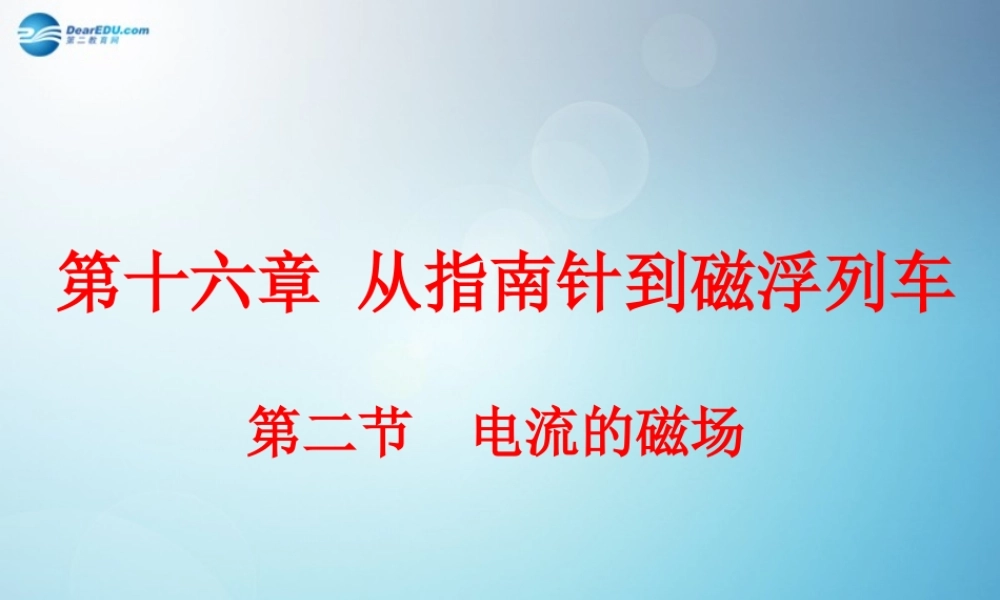

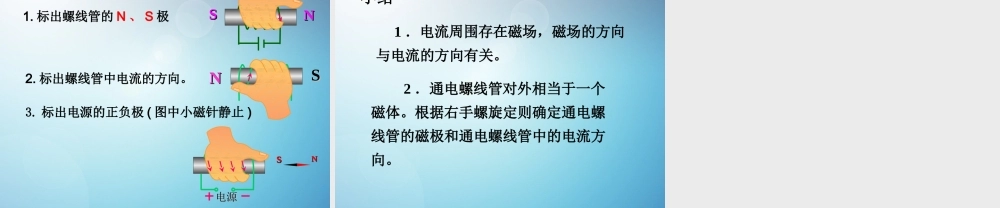

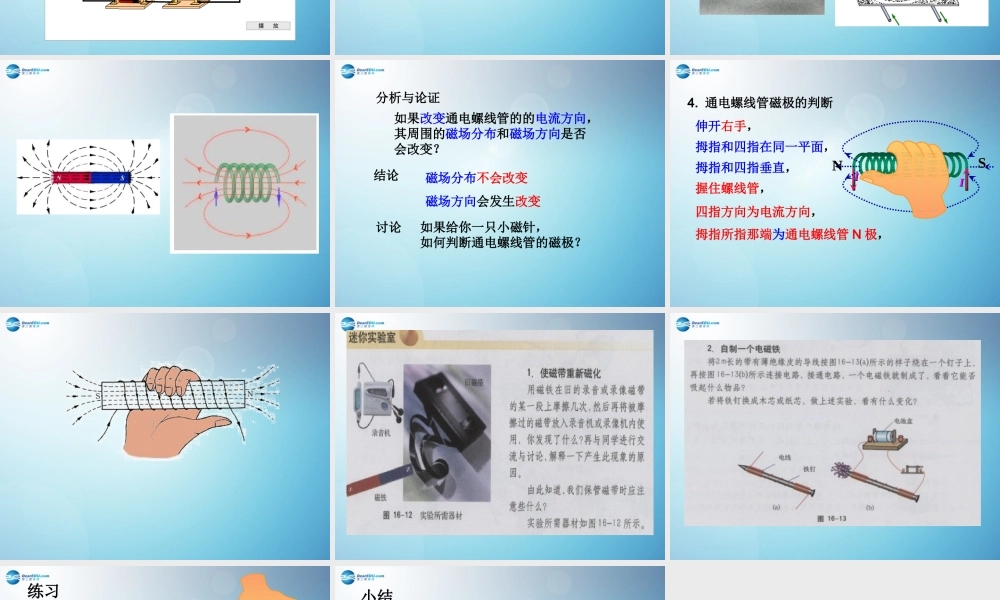

第二节 电流的磁场第十六章 从指南针到磁浮列车复习：当把小磁针放在条形磁铁的周围时，观察到什么现象？其原因是什么？观察到小磁针发生偏转。 因为磁体周围存在着磁场，小磁针受到磁场的磁力作用而发生偏转。小磁针只有放在磁铁周围才会受到磁力作用而发生偏转吗？也就是说，只有 磁铁周围存在着磁场吗？ 其他物质能不能产生磁场呢？ 原因：问：一、磁与电的关系 它们均用到了磁，可是这些磁都离不开电。磁与电有什么关系呢？2. 现象及结论 表明：通电导体周围存在磁场接通电路，导线中有电流通过，小磁针发生偏转断开电路，导线中没有电流通过，小磁针不发生偏转三、通电螺线管的磁场1. 实验2. 分析现象表明， 通电螺线管周围存在 磁场a 端的小磁针 N 极被吸引；b 端的小磁针 S 极被吸引。说明：通电螺线管 a 端为S 极；通电螺线管 b 端为N 极。结论：通电螺线管周围铁屑分布状态与条形磁铁周围铁屑分布相似，因此，其周围的磁场与条形磁铁周围的磁场相似。因此通电螺线管对外相当于一个条形磁铁。分析与论证如果改变通电螺线管的的电流方向，其周围的磁场分布和磁场方向是否会改变？结论磁场分布不会改变磁场方向会发生改变讨论如果给你一只小磁针，如何判断通电螺线管的磁极？4. 通电螺线管磁极的判断伸开右手，拇指和四指在同一平面，拇指和四指垂直，握住螺线管，四指方向为电流方向，拇指所指那端为通电螺线管 N 极，IIIINNSS练习1. 标出螺线管的 N 、 S 极NNSS2. 标出螺线管中电流的方向。SSNNSSNN电源电源3. 标出电源的正负极 ( 图中小磁针静止 )小结 1 ．电流周围存在磁场，磁场的方向与电流的方向有关。 2 ．通电螺线管对外相当于一个磁体。根据右手螺旋定则确定通电螺线管的磁极和通电螺线管中的电流方向。
