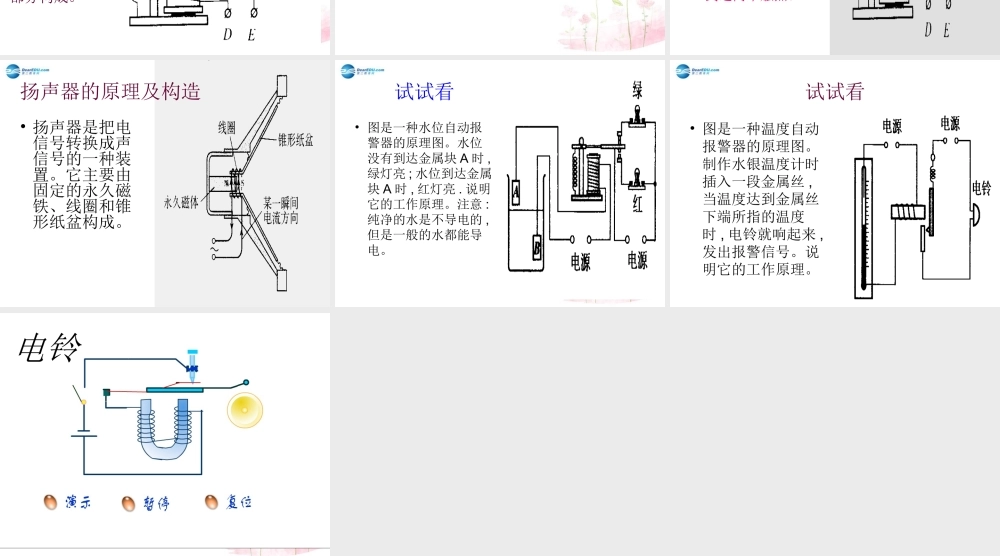

电磁铁是由通电螺线管和它里面的铁心构成的。电磁铁特点是 : 通电时有磁性 , 断电时无磁性。 什么是电磁铁 ? 它有那些性质 ? 电磁铁有哪些应用？复习引入电磁起重机 电动机 发电机 电磁继电器高压危险！请勿靠近！怎么样控制才安全呢？电磁继电器 继电器是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路的装置。 它是利用电磁铁来控制工作电路的一种开关。ABC电磁继电器的构造ABC它由电磁铁、衔铁、簧片、触点组成。其工作电路由低压控制电路和高压工作电路两部分构成。阅读 p77 电磁继电器说明书，并回答课本上的问题：• 你觉得说明书上最重要的是哪几条？• 说明书上写着的线圈额定电压直流６Ｖ被控制电压２２０Ｖ电流１Ａ讲的是什么意思？• 你从说明书上得到了那些有用的知识？观察电磁继电器 , 做如下尝试 :• 对照电磁继电器的构造图，认识继电器上的几个接线端的位置。• 用手轻触衔铁，观察B 、 C 之间是通过哪个触点接通的。• 实际的继电器还有两个触点，当电磁铁不通电时它们断开，找到这两个触点。ABC扬声器的原理及构造• 扬声器是把电信号转换成声信号的一种装置。它主要由固定的永久磁铁、线圈和锥形纸盆构成。试试看• 图是一种水位自动报警器的原理图。水位没有到达金属块 A 时 ,绿灯亮 ; 水位到达金属块 A 时 , 红灯亮 . 说明它的工作原理。注意 :纯净的水是不导电的 ,但是一般的水都能导电。试试看• 图是一种温度自动报警器的原理图。制作水银温度计时插入一段金属丝 ,当温度达到金属丝下端所指的温度时 , 电铃就响起来 ,发出报警信号。说明它的工作原理。电铃
