初三物理串联与并联电路[原创]新课标 课件VIP免费

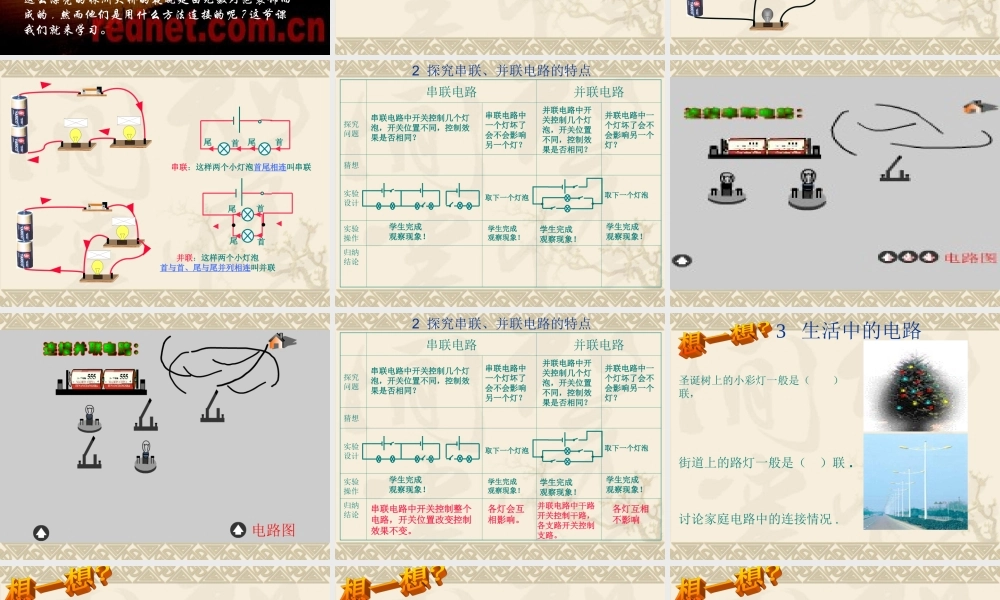

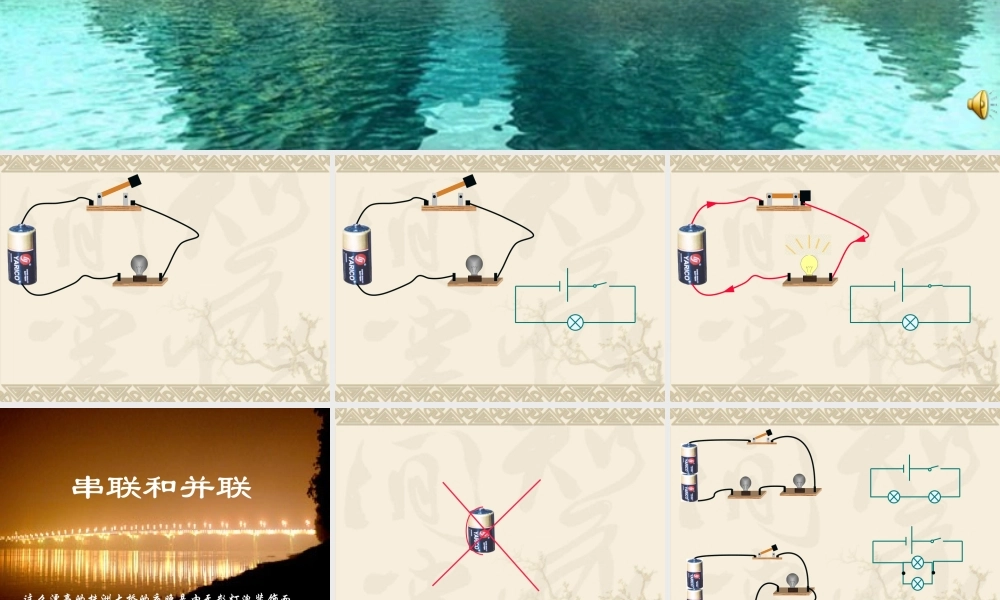

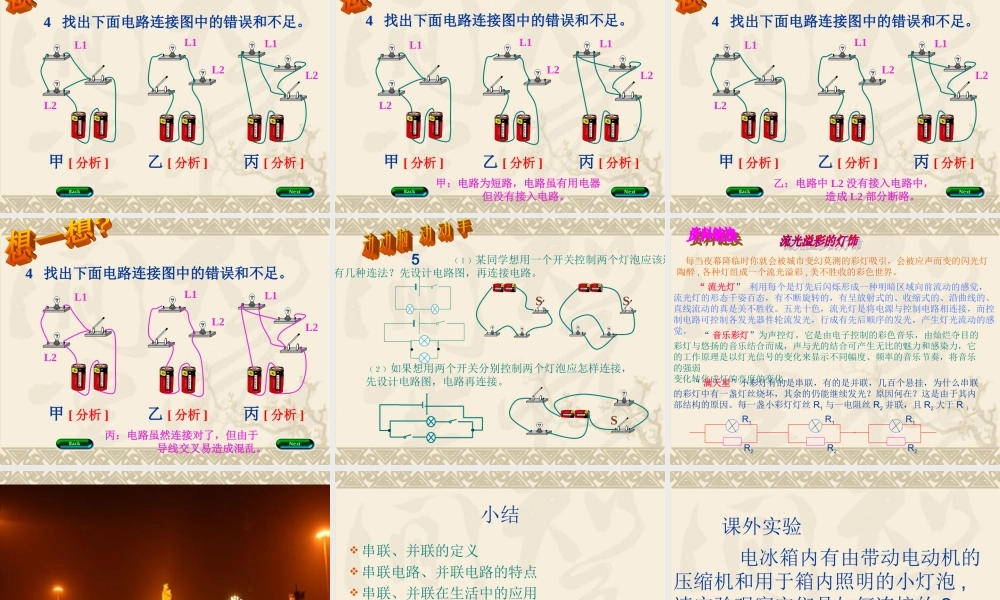

这么漂亮的株洲大桥的夜晚是由无数灯泡装饰而成的 , 然而他们是用什么方法连接的呢 ? 这节课我们就来学习。串联和并联 首尾首尾首首尾尾串联：这样两个小灯泡首尾相连叫串联并联：这样两个小灯泡首与首、尾与尾并列相连叫并联 串联电路并联电路探究问题猜想实验设计实验操作归纳结论串联电路中开关控制几个灯泡，开关位置不同，控制效果是否相同？学生完成观察现象！并联电路中一个灯坏了会不会影响另一个灯？并联电路中开关控制几个灯泡，开关位置不同，控制效果是否相同？串联电路中一个灯坏了会不会影响另一个灯？取下一个灯泡学生完成观察现象！学生完成观察现象！学生完成观察现象！2 探究串联、并联电路的特点取下一个灯泡 串联电路并联电路探究问题猜想实验设计实验操作归纳结论串联电路中开关控制几个灯泡，开关位置不同，控制效果是否相同？学生完成观察现象！并联电路中一个灯坏了会不会影响另一个灯？并联电路中开关控制几个灯泡，开关位置不同，控制效果是否相同？串联电路中一个灯坏了会不会影响另一个灯？取下一个灯泡学生完成观察现象！学生完成观察现象！学生完成观察现象！2 探究串联、并联电路的特点取下一个灯泡串联电路中开关控制整个电路，开关位置改变控制效果不变。各灯会互相影响。并联电路中干路开关控制干路，各支路开关控制支路。各灯互相不影响 3 生活中的电路 圣诞树上的小彩灯一般是（ ） 联，讨论家庭电路中的连接情况 .街道上的路灯一般是（ ）联 . 4 找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]L2L1L2L1L1L2 4 找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]甲：电路为短路，电路虽有用电器 但没有接入电路。L2L1L2L1L1L2 4 找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]乙：电路中 L2 没有接入电路中， 造成 L2 部分断路。L2L1L2L1L1L2 4 找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]丙：电路虽然连接对了，但由于 导线交叉易造成混乱。L2L1L2L1L1L2 （１）某同学想用一个开关控制两个灯泡应该连？有几种连法？先设计电路图，再连接电路。 （２）如果想用两个开关分别控制两个灯泡应怎样连接，先设计电路图，电路再连接。SSS5 每当夜幕降临时你就会被城市变幻莫测的彩灯吸引，会被应声而变的闪光灯陶醉 , 各种灯组成一个流光溢...
