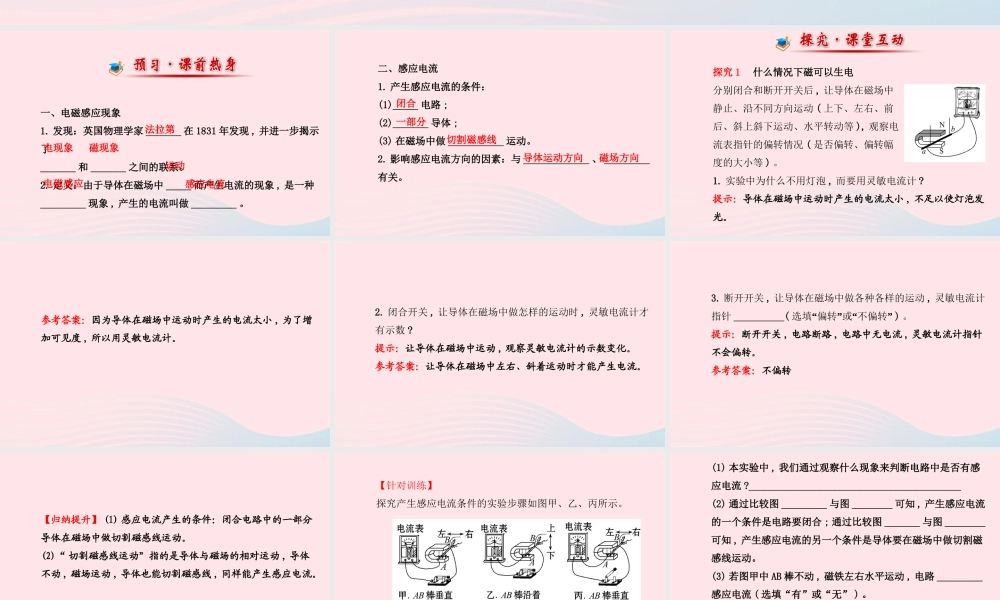

第五节 磁 生 电一、电磁感应现象1. 发现：英国物理学家 _______ 在 1831 年发现 , 并进一步揭示了_______ 和 _______ 之间的联系。2. 定义：由于导体在磁场中 _____ 而产生电流的现象 , 是一种_________ 现象 , 产生的电流叫做 _________ 。法拉第电现象磁现象运动电磁感应感应电流二、感应电流1. 产生感应电流的条件：(1)_____ 电路 ;(2)_______ 导体 ;(3) 在磁场中做 ___________ 运动。2. 影响感应电流方向的因素：与 _____________ 、 _________有关。闭合一部分切割磁感线导体运动方向磁场方向探究 1 什么情况下磁可以生电分别闭合和断开开关后 , 让导体在磁场中静止、沿不同方向运动 ( 上下、左右、前后、斜上斜下运动、水平转动等 ), 观察电流表指针的偏转情况 ( 是否偏转、偏转幅度的大小等 ) 。1. 实验中为什么不用灯泡 , 而要用灵敏电流计 ?提示：导体在磁场中运动时产生的电流太小 , 不足以使灯泡发光。参考答案：因为导体在磁场中运动时产生的电流太小 , 为了增加可见度 , 所以用灵敏电流计。2. 闭合开关 , 让导体在磁场中做怎样的运动时 , 灵敏电流计才有示数 ?提示：让导体在磁场中运动 , 观察灵敏电流计的示数变化。参考答案：让导体在磁场中左右、斜着运动时才能产生电流。3. 断开开关 , 让导体在磁场中做各种各样的运动 , 灵敏电流计指针 __________( 选填“偏转”或“不偏转” ) 。提示：断开开关 , 电路断路 , 电路中无电流 , 灵敏电流计指针不会偏转。参考答案：不偏转【归纳提升】 (1) 感应电流产生的条件：闭合电路中的一部分导体在磁场中做切割磁感线运动。(2)“ 切割磁感线运动”指的是导体与磁场的相对运动 , 导体不动 , 磁场运动 , 导体也能切割磁感线 , 同样能产生感应电流。【针对训练】探究产生感应电流条件的实验步骤如图甲、乙、丙所示。(1) 本实验中 , 我们通过观察什么现象来判断电路中是否有感应电流 ?__________________________________________(2) 通过比较图 _________ 与图 ________ 可知 , 产生感应电流的一个条件是电路要闭合 ; 通过比较图 _______ 与图 ________可知 , 产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。(3) 若图甲中 AB 棒不动 , 磁铁左右水平运动 , 电路 _________感应电流 ( 选填“有”或“无” ) 。【教你解题】分析题目的关键点关键点 1...
