九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件VIP免费

九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件

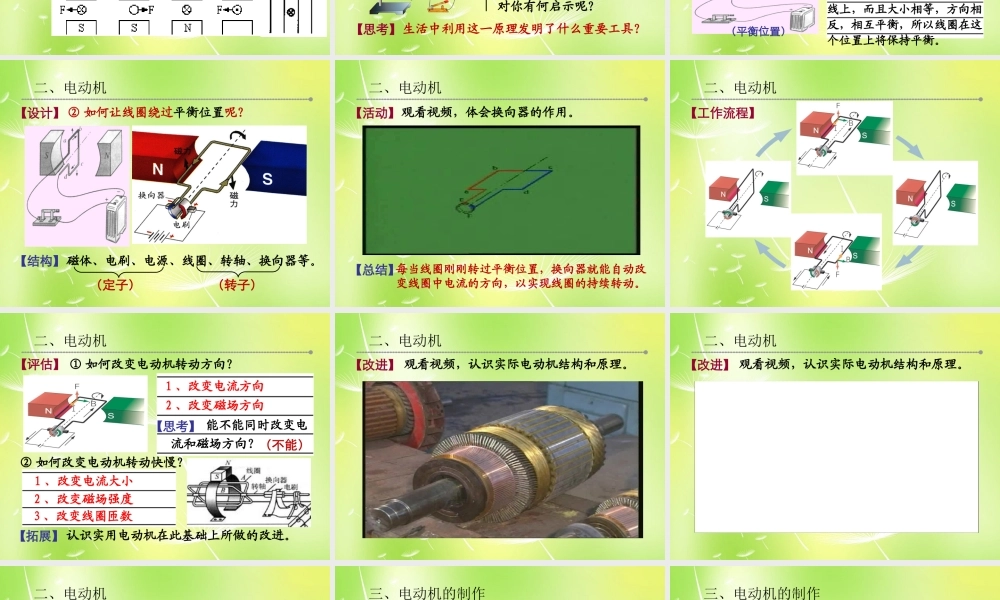

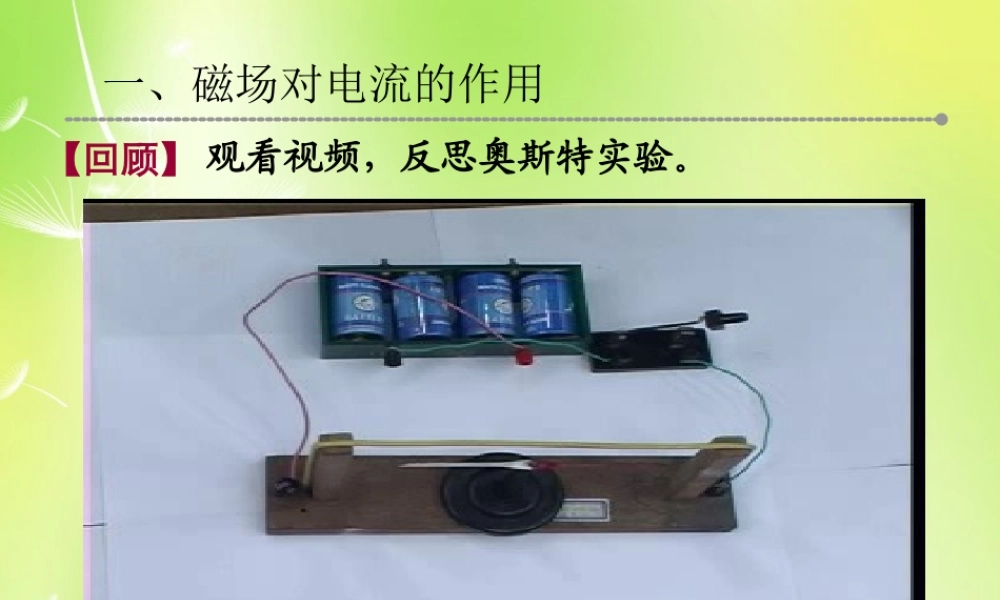

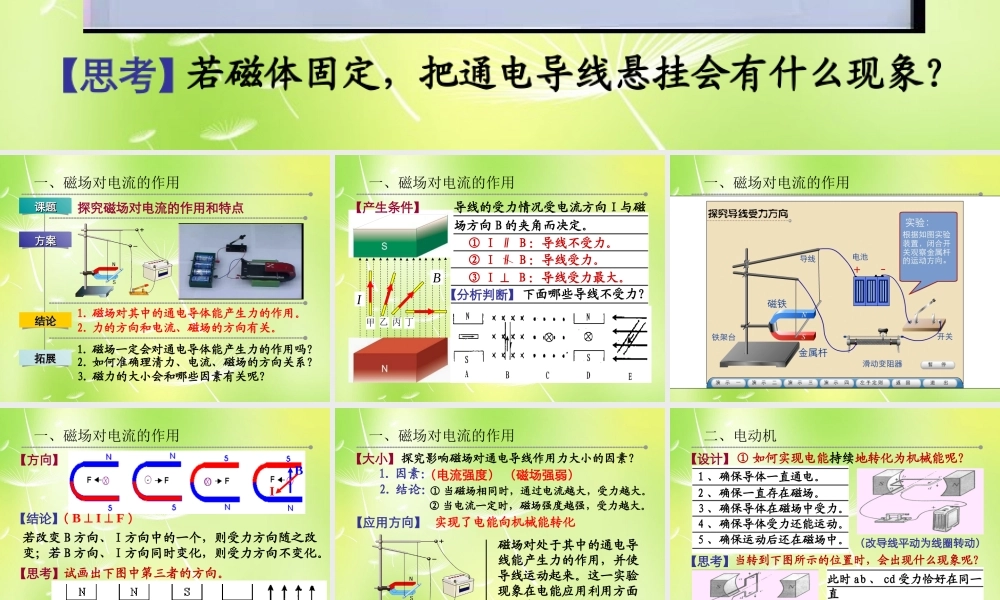

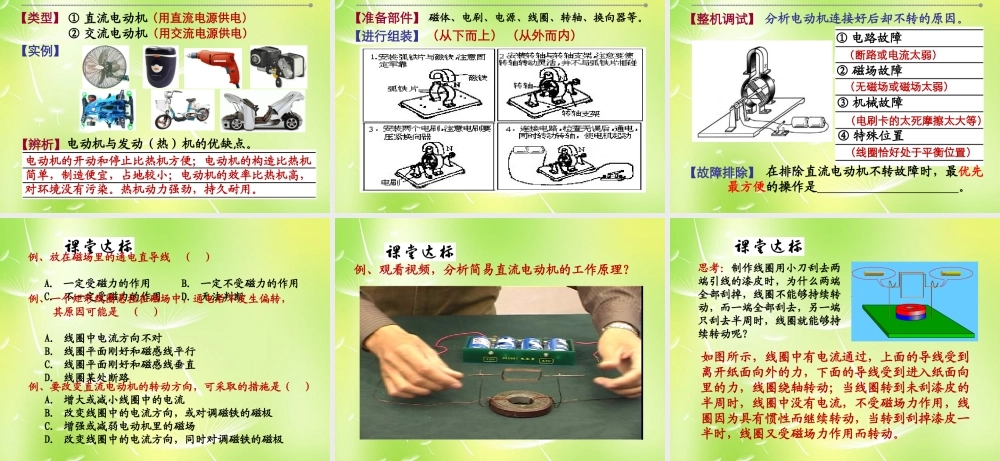

一、磁场对电流的作用观看视频,反思奥斯特实验。若磁体固定,把通电导线悬挂会有什么现象?【回顾】【思考】课题课题拓展拓展探究磁场对电流的作用和特点方案方案结论结论1. 磁场对其中的通电导体能产生力的作用。2. 力的方向和电流、磁场的方向有关。2. 如何准确理清力、电流、磁场的方向关系?3. 磁力的大小会和哪些因素有关呢?1. 磁场一定会对通电导体能产生力的作用吗?一、磁场对电流的作用导线的受力情况受电流方向 I 与磁场方向 B 的夹角而决定。① I ∥ B :导线不受力。② I ∥ B :导线受力。BI甲 乙 丙 丁③ I  B :导线受力最大。 下面哪些导线不受力?一、磁场对电流的作用【产生条件】【分析判断】一、磁场对电流的作用若改变 B 方向、 I 方向中的一个,则受力方向随之改变;若 B 方向、 I 方向同时变化,则受力方向不变化。( B  I  F )BI【方向】一、磁场对电流的作用【结论】试画出下图中第三者的方向。【思考】实现了电能向机械能转化生活中利用这一原理发明了什么重要工具?探究影响磁场对通电导线作用力大小的因素?(电流强度) (磁场强弱)1. 因素:2. 结论:① 当磁场相同时,通过电流越大,受力越大。 ② 当电流一定时,磁场强度越强,受力越大。【大小】一、磁场对电流的作用【应用方向】磁场对处于其中的通电导线能产生力的作用,并使导线运动起来。这一实验现象在电能应用利用方面对你有何启示呢?【思考】1 、确保导体一直通电。(改导线平动为线圈转动)此时 ab 、 cd 受力恰好在同一直线上,而且大小相等,方向相反,相互平衡,所以线圈在这个位置上将保持平衡。4 、确保导体受力还能运动。3 、确保导体在磁场中受力。2 、确保一直存在磁场。5 、确保运动后还在磁场中。(平衡位置)当转到下图所示的位置时,会出现什么现象呢?① 如何实现电能持续地转化为机械能呢?二、电动机【设计】【思考】② 如何让线圈绕过平衡位置呢?磁体、电刷、电源、线圈、转轴、换向器等。(定子)(转子)二、电动机【设计】【结构】观看视频,体会换向器的作用。每当线圈刚刚转过平衡位置,换向器就能自动改变线圈中电流的方向,以实现线圈的持续转动。二、电动机【活动】【总结】二、电动机【工作流程】 能不能同时改变电流和磁场方向?① 如何改变电动机转动方向?② 如何改变电动机转动快慢?1 、改变电流方向2 、改变磁场方向(不能)1 、改变电流大小...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理上册 82 磁场对电流的作用课件1 (新版)教科版 课件
