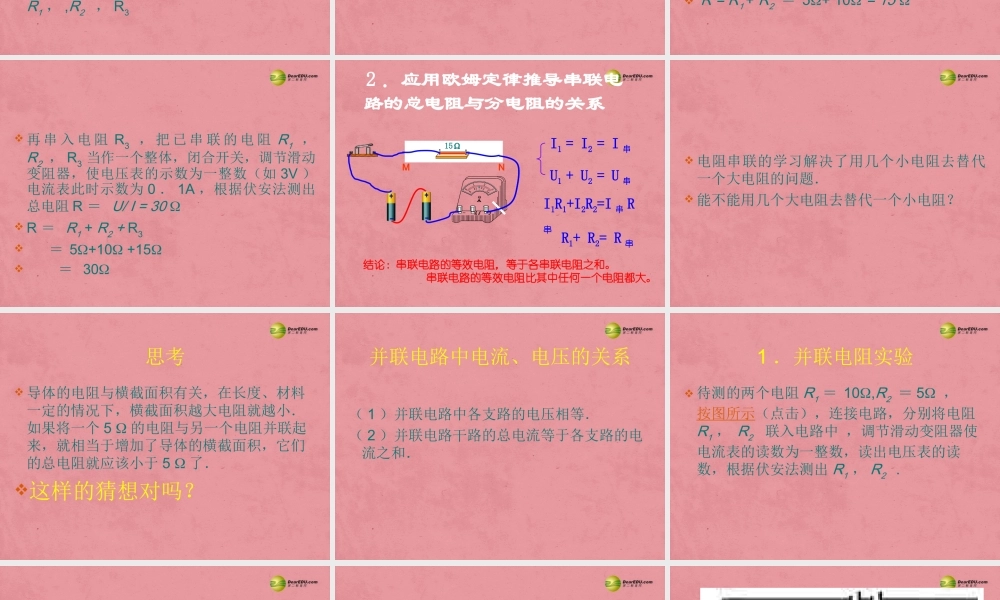

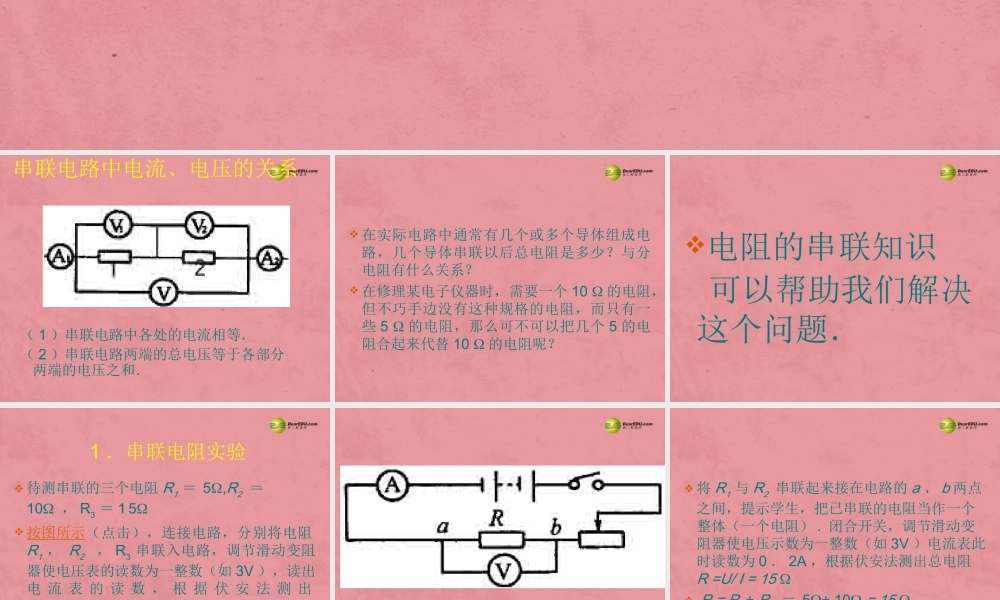

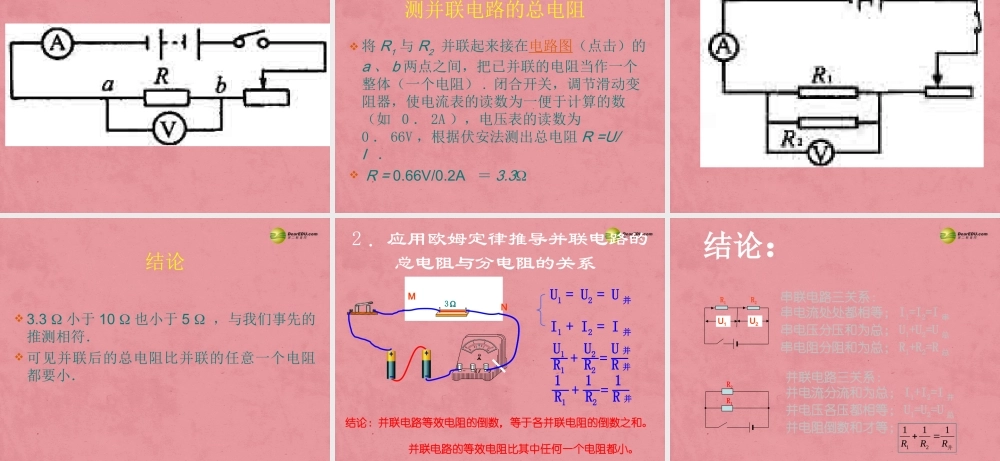

第十二章 欧姆定律第三节串、并联电路中的电阻关系串联电路中电流、电压的关系( 1 )串联电路中各处的电流相等.( 2 )串联电路两端的总电压等于各部分两端的电压之和. 在实际电路中通常有几个或多个导体组成电路,几个导体串联以后总电阻是多少?与分电阻有什么关系? 在修理某电子仪器时,需要一个 10 的电阻,但不巧手边没有这种规格的电阻,而只有一些 5 的电阻,那么可不可以把几个 5 的电阻合起来代替 10 的电阻呢?电阻的串联知识 可以帮助我们解决这个问题. 1 .串联电阻实验 待测串联的三个电阻 R1 = 5,R2 =10 , R3 = 1 5 按图所示(点击),连接电路,分别将电阻R1 , R2 , R3 串联入电路,调节滑动变阻器使电压表的读数为一整数(如 3V ),读出电 流 表 的 读 数 , 根 据 伏 安 法 测 出R1 , ,R2 , R3 将 R1 与 R2 串联起来接在电路的 a 、 b 两点之间,提示学生,把已串联的电阻当作一个整体(一个电阻) . 闭合开关,调节滑动变阻器使电压示数为一整数(如 3V )电流表此时读数为 0 . 2A ,根据伏安法测出总电阻 R =U/ I = 15 R = R1 + R2 = 5+ 10 = 15 再 串 入 电 阻 R3 , 把 已 串 联 的 电 阻 R1 , R2 , R3 当作一个整体,闭合开关,调节滑动变阻器,使电压表的示数为一整数(如 3V )电流表此时示数为 0 . 1A ,根据伏安法测出总电阻 R = U/ I = 30 R = R1 + R2 + R3 = 5+10 +15 = 30 2 .应用欧姆定律推导串联电路的总电阻与分电阻的关系 10Ω5Ω15ΩI1 = I2 = I 串U1 + U2 = U 串I1R1+I2R2=I 串 R串 R1+ R2= R 串结论:串联电路的等效电阻,等于各串联电阻之和。 串联电路的等效电阻比其中任何一个电阻都大。M N 电阻串联的学习解决了用几个小电阻去替代一个大电阻的问题. 能不能用几个大电阻去替代一个小电阻?思考 导体的电阻与横截面积有关,在长度、材料一定的情况下,横截面积越大电阻就越小.如果将一个 5 的电阻与另一个电阻并联起来,就相当于增加了导体的横截面积,它们的总电阻就应该小于 5 了.这样的猜想对吗?并联电路中电流、电压的关系( 1 )并联电路中各支路的电压相等.( 2 )并联电路干路的总电流等于各支路...
