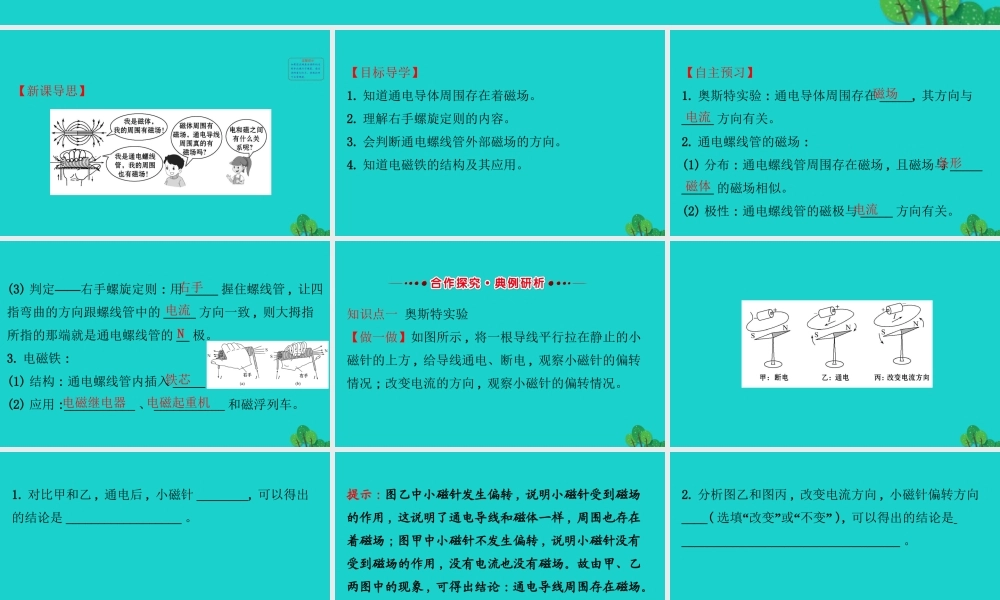

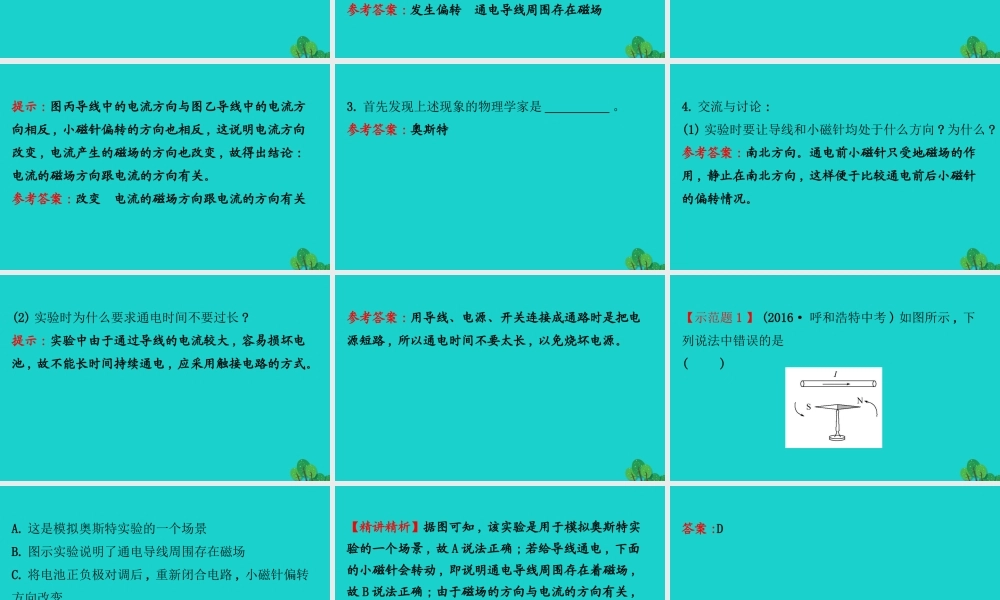

第二节 电流的磁场【新课导思】 【目标导学】1. 知道通电导体周围存在着磁场。2. 理解右手螺旋定则的内容。3. 会判断通电螺线管外部磁场的方向。4. 知道电磁铁的结构及其应用。【自主预习】1. 奥斯特实验 : 通电导体周围存在 _____, 其方向与_____ 方向有关。2. 通电螺线管的磁场 :(1) 分布 : 通电螺线管周围存在磁场 , 且磁场与 __________ 的磁场相似。(2) 极性 : 通电螺线管的磁极与 _____ 方向有关。磁场电流条形磁体电流(3)——判定右手螺旋定则 : 用 _____ 握住螺线管 , 让四指弯曲的方向跟螺线管中的 _____ 方向一致 , 则大拇指所指的那端就是通电螺线管的 __ 极。3. 电磁铁 :(1) 结构 : 通电螺线管内插入 _____ 。(2) 应用 :___________ 、 ___________ 和磁浮列车。右手电流N铁芯电磁继电器电磁起重机 知识点一 奥斯特实验【做一做】如图所示 , 将一根导线平行拉在静止的小磁针的上方 , 给导线通电、断电 , 观察小磁针的偏转情况 ; 改变电流的方向 , 观察小磁针的偏转情况。1. 对比甲和乙 , 通电后 , 小磁针 ________, 可以得出的结论是 __________________ 。提示 : 图乙中小磁针发生偏转 , 说明小磁针受到磁场的作用 , 这说明了通电导线和磁体一样 , 周围也存在着磁场 ; 图甲中小磁针不发生偏转 , 说明小磁针没有受到磁场的作用 , 没有电流也没有磁场。故由甲、乙两图中的现象 , 可得出结论 : 通电导线周围存在磁场。参考答案 : 发生偏转 通电导线周围存在磁场2. 分析图乙和图丙 , 改变电流方向 , 小磁针偏转方向____(“”“”选填 改变 或 不变 ), 可以得出的结论是 __________________________________ 。提示 : 图丙导线中的电流方向与图乙导线中的电流方向相反 , 小磁针偏转的方向也相反 , 这说明电流方向改变 , 电流产生的磁场的方向也改变 , 故得出结论 :电流的磁场方向跟电流的方向有关。参考答案 : 改变 电流的磁场方向跟电流的方向有关3. 首先发现上述现象的物理学家是 __________ 。参考答案 : 奥斯特4. 交流与讨论 :(1) 实验时要让导线和小磁针均处于什么方向 ? 为什么 ?参考答案 : 南北方向。通电前小磁针只受地磁场的作用 , 静止在南北方向 , 这样便于比较通电前后小磁针的偏转情况。(2) 实验时为什么要求通电时间不要过长 ?提示 : 实验中由于通过导线的电流较大 , 容易...
