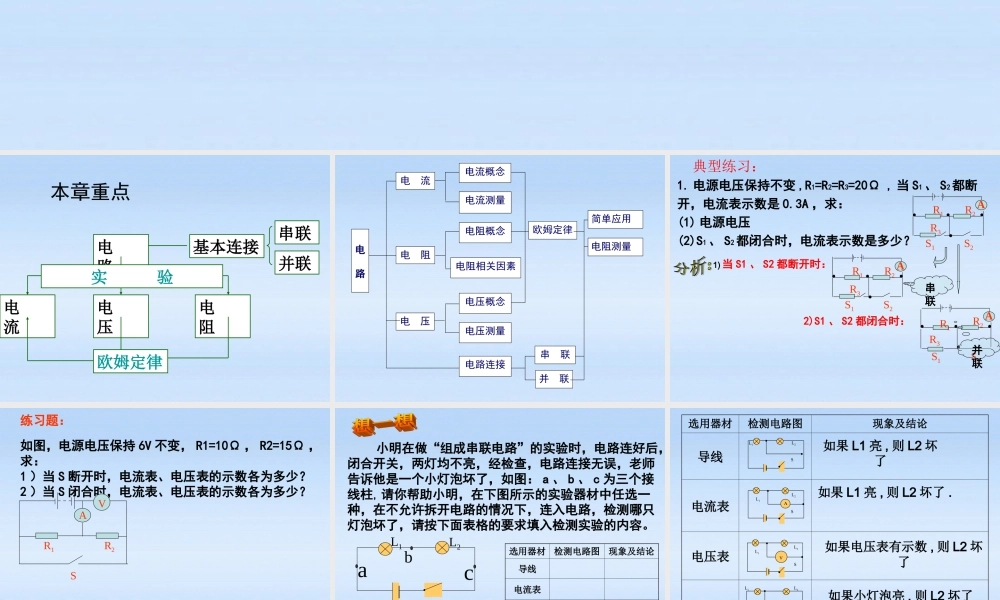

第 4 章 电路探秘复习课本章重点电 路电 流电 压电 阻欧姆定律实 验串联基本连接并联电路电 流电流概念电流测量电阻概念电阻相关因素电压概念电 阻电压测量电 压电路连接并 联欧姆定律简单应用电阻测量串 联R2 典型练习：1. 电源电压保持不变 ,R1=R2=R3=20Ω , 当 S1、 S2都断开，电流表示数是 0.3A ，求：(1) 电源电压(2)S1、 S2都闭合时，电流表示数是多少？AR1R3S1S21) 当 S1 、 S2 都断开时：R2 AR1R3S1S2R2 AR1R3S1S22)S1 、 S2 都闭合时：并联串联如图，电源电压保持 6V 不变， R1=10Ω ， R2=15Ω ，求：1 ）当 S 断开时，电流表、电压表的示数各为多少？2 ）当 S 闭合时，电流表、电压表的示数各为多少？R1R2AVS练习题： 小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉他是一个小灯泡坏了，如图： a 、 b 、 c 为三个接线柱，请你帮助小明，在下图所示的实验器材中任选一种，在不允许拆开电路的情况下，连入电路，检测哪只灯泡坏了，请按下面表格的要求填入检测实验的内容。导线 电流表电压表 小灯泡bcL2L1a选用器材检测电路图现象及结论导线电流表电压表小灯泡选用器材检测电路图现象及结论导线电流表电压表小灯泡L1L2SAL1L2SVL1L2SL1L2S如果 L1 亮 , 则 L2 坏了如果 L1 亮 , 则 L2 坏了 .如果电压表有示数 , 则 L2 坏了如果小灯泡亮 , 则 L2 坏了
