初三物理欧姆定律复习课件 苏教版 课件VIP专享VIP免费

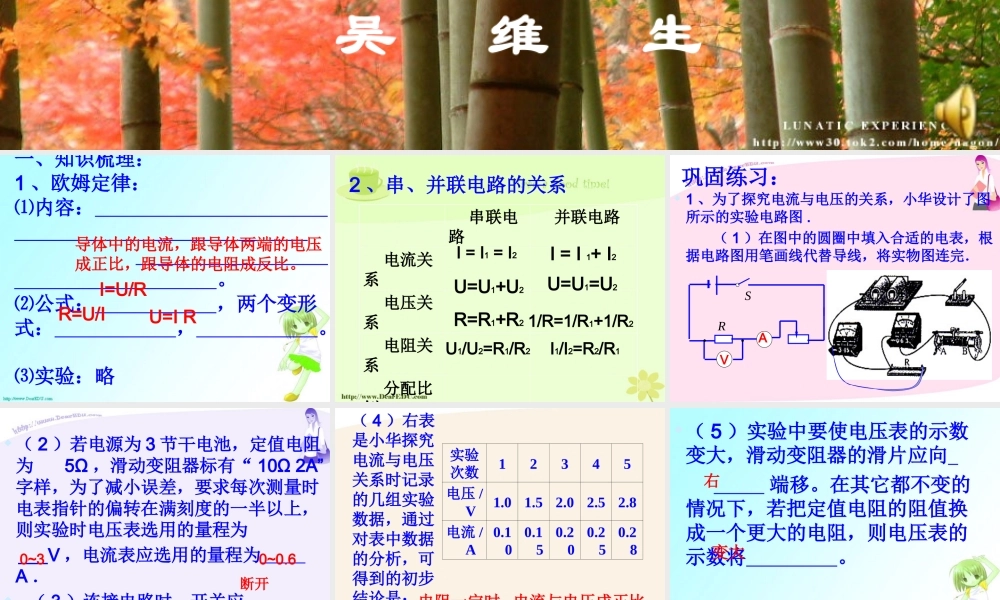

欧 姆 定 律 复 习 （二）司徒育才学校 吴 维 生一、知识梳理：1 、欧姆定律：⑴内容： 。⑵公式： ，两个变形式： ， 。⑶实验：略导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。I=U/RR=U/IU=I R2 、串、并联电路的关系 串联电路 并联电路 电流关系 电压关系 电阻关系 分配比例 I = I1 = I2 I = I 1+ I2U=U1+U2U=U1=U2R=R1+R2 1/R=1/R1+1/R2U1/U2=R1/R2I1/I2=R2/R1巩固练习： 1 、为了探究电流与电压的关系，小华设计了图所示的实验电路图 . （ 1 ）在图中的圆圈中填入合适的电表，根据电路图用笔画线代替导线，将实物图连完．RSAV（ 2 ）若电源为 3 节干电池，定值电阻为 5Ω ，滑动变阻器标有“ 10Ω 2A”字样，为了减小误差，要求每次测量时电表指针的偏转在满刻度的一半以上，则实验时电压表选用的量程为 V ，电流表应选用的量程为 A ． （ 3 ）连接电路时，开关应 ，滑动变阻器要移到 。0~30~0.6断开阻值最大处实验次数12345电压 /V1.01.52.02.52.8电流 /A0.100.150.200.250.28（ 4 ）右表是小华探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是： 电阻一定时 , 电流与电压成正比 . （ 5 ）实验中要使电压表的示数变大，滑动变阻器的滑片应向 端移。在其它都不变的情况下，若把定值电阻的阻值换成一个更大的电阻，则电压表的示数将 。右变大 （ 6 ）若某同学研究通过导体的电流与导体电阻的关系，电源电压不变，他不断的改变定值电阻 R 的阻值，测得相应的电流如下表．试根据表中的数据分析，判断电流与电阻之间是否存在反比关系，若与欧姆定律内容不符，试分析造成此问题的原因是： 。次数 R/Ω I/A 1 20.40 2 40.32 3 80.25没有调节控制电阻 R 两端的电压保持不变 . （ 7 ）用此电路还可以完成： ① ， ② 等实验。 （ 8 ）滑动变阻器在这些实验中的主要作用是： ；还有： 的作用。在本实验中它调节： ；在电压一定时，研究电流与电阻关系实验中，它调节： ；在伏安法测电阻的实验中，通过调节滑动变阻器达到： 的作用。伏安法测电阻研究电压一定，电流与电阻的关系调节电压保护电路电压成倍数变化控制 R 端电压不变多次测量，求平均值 2 、在测量某一定值电阻 Rx 阻值的实验中，由于张楠同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而...
