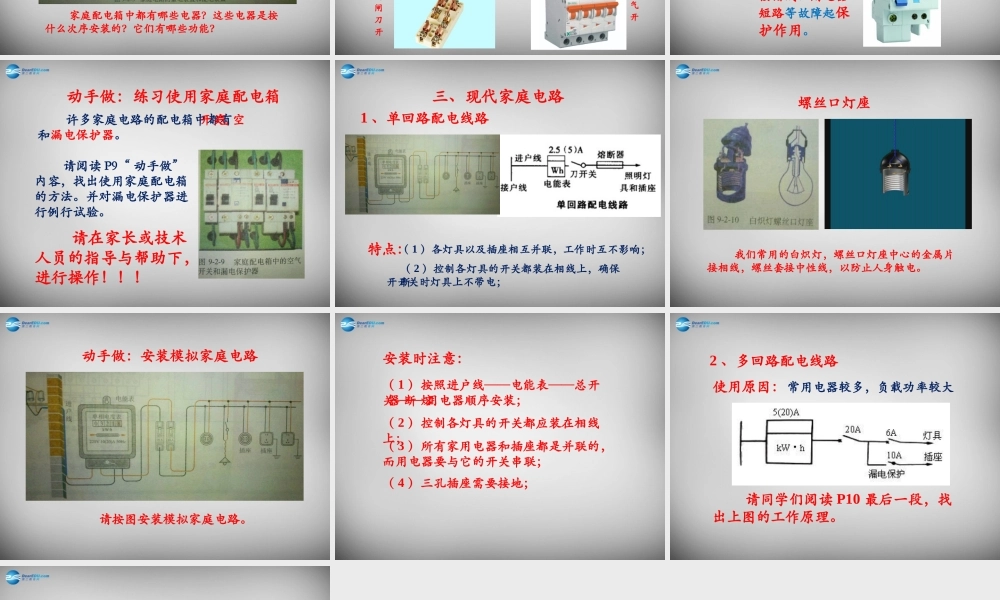

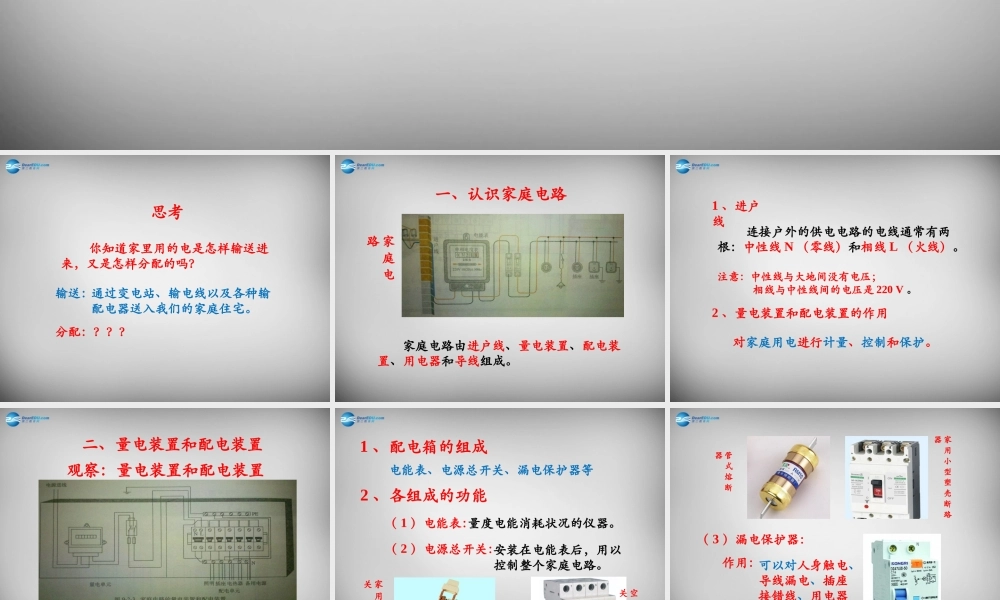

第九章 家庭用电二、家庭电路思考输送： 你知道家里用的电是怎样输送进来，又是怎样分配的吗？通过变电站、输电线以及各种输配电器送入我们的家庭住宅。分配：？？？一、认识家庭电路家庭电路 家庭电路由进户线、量电装置、配电装置、用电器和导线组成。1 、进户线 连接户外的供电电路的电线通常有两根：中性线 N （零线）和相线 L （火线）。注意：中性线与大地间没有电压； 相线与中性线间的电压是 220 V 。2 、量电装置和配电装置的作用对家庭用电进行计量、控制和保护。二、量电装置和配电装置观察：量电装置和配电装置 家庭配电箱中都有哪些电器？这些电器是按什么次序安装的？它们有哪些功能？1 、配电箱的组成电能表、电源总开关、漏电保护器等2 、各组成的功能（ 1 ）电能表：量度电能消耗状况的仪器。（ 2 ）电源总开关：安装在电能表后，用以控制整个家庭电路。家用闸刀开关空气开关（ 3 ）漏电保护器：管式熔断器家用小型塑壳断路器作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。动手做：练习使用家庭配电箱 请阅读 P9“ 动手做”内容，找出使用家庭配电箱的方法。并对漏电保护器进行例行试验。 许多家庭电路的配电箱中都有空气开关和漏电保护器。 请在家长或技术人员的指导与帮助下，进行操作！！！三、现代家庭电路1 、单回路配电线路特点：（ 1 ）各灯具以及插座相互并联，工作时互不影响；（ 2 ）控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电；螺丝口灯座 我们常用的白炽灯，螺丝口灯座中心的金属片接相线，螺丝套接中性线，以防止人身触电。动手做：安装模拟家庭电路请按图安装模拟家庭电路。安装时注意：（ 1 ）按照进户线——电能表——总开关——熔断器——用电器顺序安装；（ 2 ）控制各灯具的开关都应装在相线上；（ 3 ）所有家用电器和插座都是并联的，而用电器要与它的开关串联；（ 4 ）三孔插座需要接地；2 、多回路配电线路使用原因：常用电器较多，负载功率较大 请同学们阅读 P10 最后一段，找出上图的工作原理。小结通过本节课，你学习到了什么？
