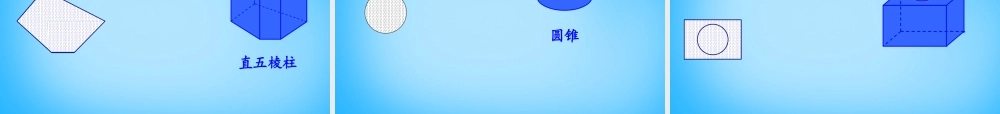

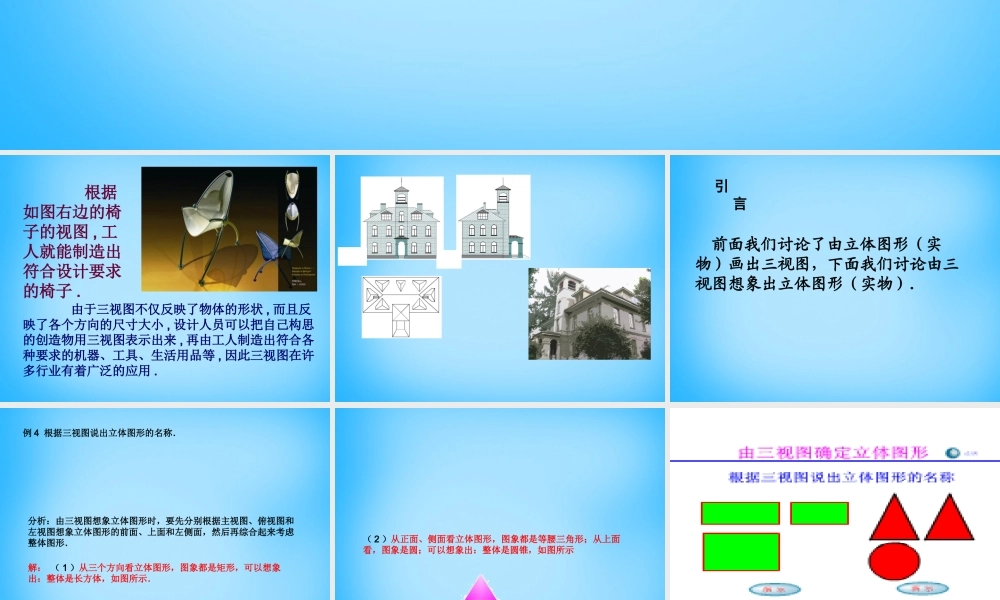

根据如图右边的椅子的视图 , 工人就能制造出符合设计要求的椅子 . 由于三视图不仅反映了物体的形状 , 而且反映了各个方向的尺寸大小 , 设计人员可以把自己构思的创造物用三视图表示出来 , 再由工人制造出符合各种要求的机器、工具、生活用品等 , 因此三视图在许多行业有着广泛的应用 . 前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论由三视图想象出立体图形（实物）．引 言例 4 根据三视图说出立体图形的名称．分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．解： （ 1 ）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．（ 2 ）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例 5 根据物体的三视图摸索物体的现状．分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有一条棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图 可知，物体的侧面是矩形的，且有一条棱（中间的实线）可见到．综合各视图可知，物体是五棱柱现状的．解：物体是五棱柱现状的，如图所示．练习由三视图想象实物现状：实物实物使用帮助实物实物5. 根据三视图描述物体的形状，试画出物体的表面展开图．主视图俯视图左视图实物形状展开图由三视图描述实物形状，画出物体表面展开图 (2)由三视图描述实物形状，画出物体表面展开图 (2)根据三视图描述物体的形状．主视图俯视图左视图实物形状主视图俯视图左视图实物形状下面所给的三视图表示什么几何体 ?直四棱柱下面所给的三视图表示什么几何体 ?直五棱柱下面所给的三视图表示什么几何体 ?圆锥下面所给的三视图表示什么几何体 ?下面所给的三视图表示什么几何体 ?下面所给的三视图表示什么几何体 ?下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥下面是一个物体的三视图，试说出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图探究 根据三视图摆出它的立体图形主视图左视图俯视图例 6 某工厂要加工一批密封罐，设计者...
