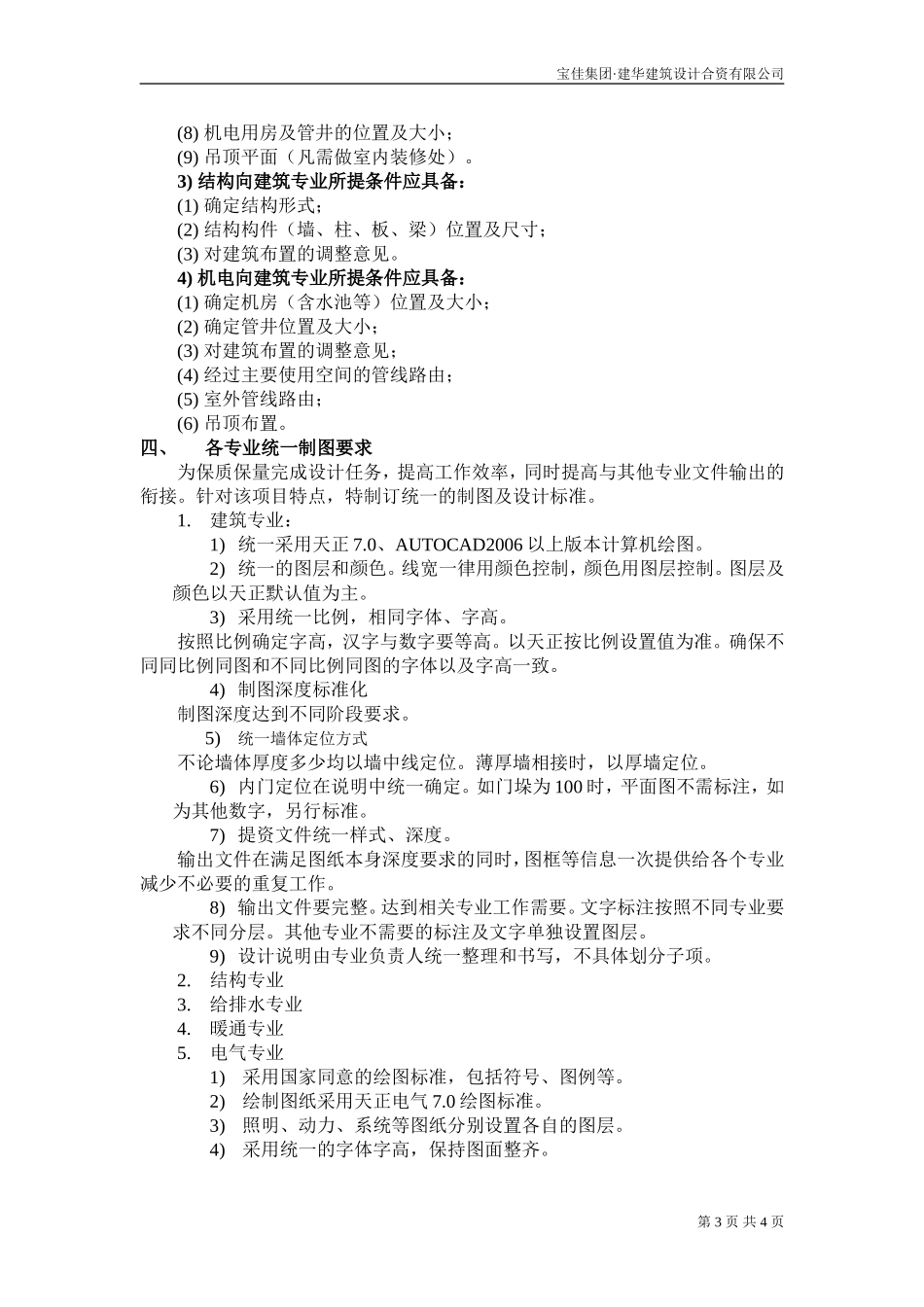

宝佳集团·建华建筑设计合资有限公司初步设计和施工图设计流程、专业提资及制图统一要求一、初步设计和施工图设计流程二、项目负责人及建筑专业负责人职责：1.建筑专业内部的设计组织与协调：在设计过程中，建筑专业负责人在项目负责人的领导下对本专业的设计负责，并负责安排本专业的人员和进度。2.建筑专业与其他专业的组织与协调：项目负责人对各专业的协作进行组织和协调。建筑专业负责人按计划向其他专业提交设计条件，并对其他专业返回的第1页共4页计划技术沟通会设计文件输入专业设计输入各专业互提条件展开设计设计审查设计评审设计输出产品交付后期服务设计变更文件归档设计分包宝佳集团·建华建筑设计合资有限公司设计条件给与认可。发现设计中建筑专业与其他专业的重大矛盾时，应及时向项目负责人反映。3.项目负责人负责设计的全部进展，并负责确定项目中的主要技术问题。应密切联系业主，及时将业主的意图反映到项目设计组及主管领导。应及时了解设计中出现的问题，并及时解决。重大问题应及时向审定或主管领导汇报。三、初步设计及施工图设计专业互提资料主要内容：1.初步设计阶段设计条件的主要内容：1)建筑向结构专业所提条件应具备：(1)平面布局及房间性质；(2)平面轴线尺寸和建筑控制尺寸；(3)各层层高；(4)建筑装修做法。2)建筑向机电专业所提条件应具备：(1)平面布局及房间性质；(2)防火分区；(3)人防范围及抗爆单元；(4)平面轴线尺寸和建筑控制尺寸；(5)各层层高；(6)各层或房间净高要求；(7)机电用房及管井的位置及大小。3)结构向建筑专业所提条件应具备：(1)确定结构形式；(2)结构构件（墙、柱、板、梁）位置及尺寸。4)机电向建筑专业所提条件应具备：(1)确定机房（含水池等）位置及大小；(2)确定管井位置及大小；(3)经过主要使用空间的管线路由；(4)室外管线路由。2.施工图设计阶段设计条件的主要内容：1)建筑向结构专业所提条件应具备：(1)平面布局及房间性质；(2)平面轴线尺寸和建筑控制尺寸；(3)各层层高；(4)平面开洞位置及尺寸；(5)门窗及洞口尺寸；(6)建筑装修做法。2)建筑向机电专业所提条件应具备：(1)平面布局及房间性质；(2)防火分区；(3)人防范围及抗爆单元；(4)平面轴线尺寸和建筑控制尺寸；(5)各层层高；(6)各层或房间净高要求；(7)门窗及洞口尺寸；第2页共4页宝佳集团·建华建筑设计合资有限公司(8)机电用房及管井的位置及大小；(9)吊顶平面（凡需做室内装修处）。3)结构向建筑专业所提条件应具备：(1)确定结构形式；(2)结构构件（墙、柱、板、梁）位置及尺寸；(3)对建筑布置的调整意见。4)机电向建筑专业所提条件应具备：(1)确定机房（含水池等）位置及大小；(2)确定管井位置及大小；(3)对建筑布置的调整意见；(4)经过主要使用空间的管线路由；(5)室外管线路由；(6)吊顶布置。四、各专业统一制图要求为保质保量完成设计任务，提高工作效率，同时提高与其他专业文件输出的衔接。针对该项目特点，特制订统一的制图及设计标准。1.建筑专业：1)统一采用天正7.0、AUTOCAD2006以上版本计算机绘图。2)统一的图层和颜色。线宽一律用颜色控制，颜色用图层控制。图层及颜色以天正默认值为主。3)采用统一比例，相同字体、字高。按照比例确定字高，汉字与数字要等高。以天正按比例设置值为准。确保不同同比例同图和不同比例同图的字体以及字高一致。4)制图深度标准化制图深度达到不同阶段要求。5)统一墙体定位方式不论墙体厚度多少均以墙中线定位。薄厚墙相接时，以厚墙定位。6)内门定位在说明中统一确定。如门垛为100时，平面图不需标注，如为其他数字，另行标准。7)提资文件统一样式、深度。输出文件在满足图纸本身深度要求的同时，图框等信息一次提供给各个专业减少不必要的重复工作。8)输出文件要完整。达到相关专业工作需要。文字标注按照不同专业要求不同分层。其他专业不需要的标注及文字单独设置图层。9)设计说明由专业负责人统一整理和书写，不具体划分子项。2.结构专业3.给排水专业4.暖通专业5.电气专业1)采用国家同意的绘图标准，包括符号、图例等。2)绘制图纸采用天正电气7.0绘图标准。3)照明、动力、系统等图纸分别设置各自的图层。4)采用...
