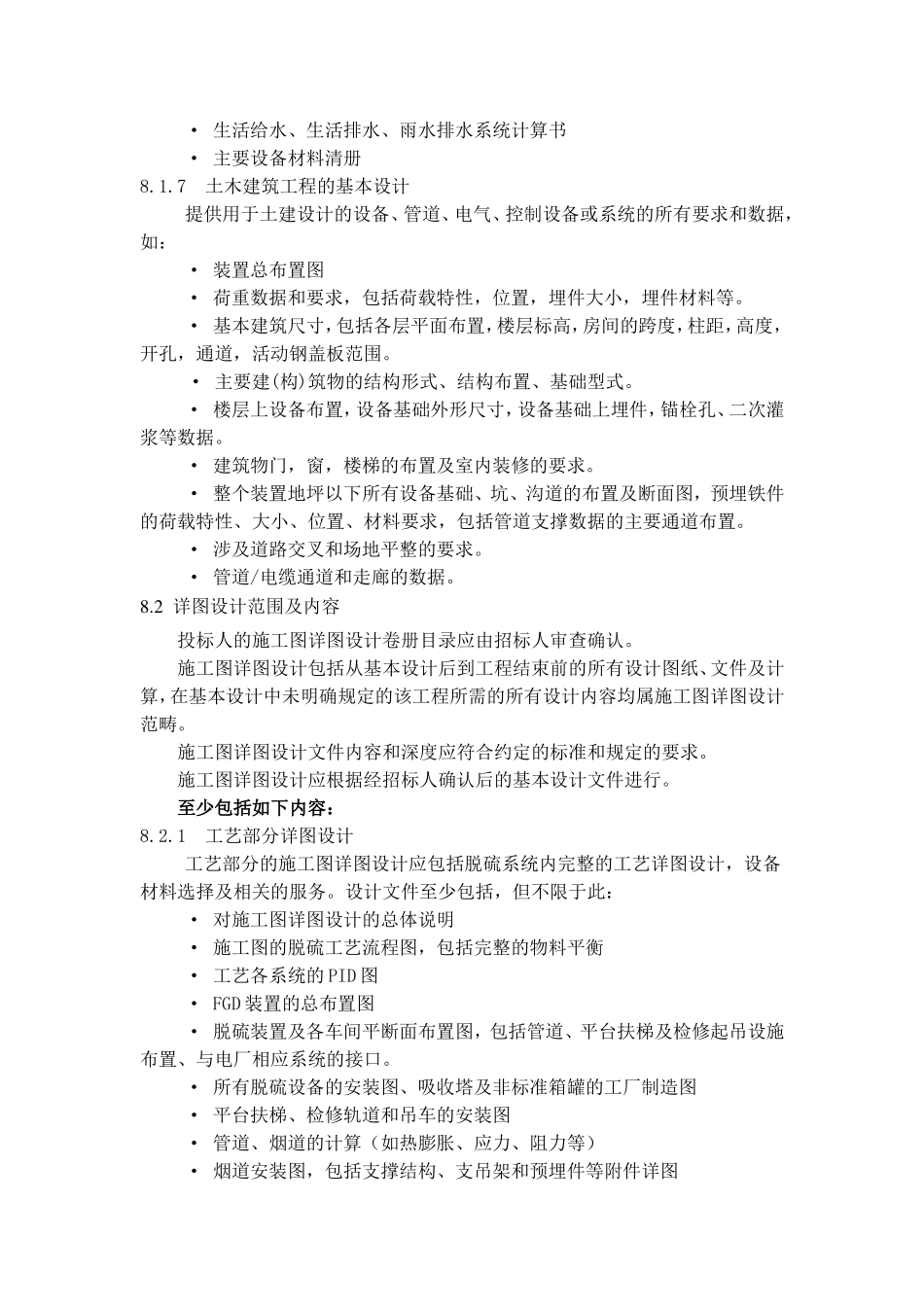

基本设计与详细设计内容投标人负责2×350MW机组脱硫系统范围内的工艺、电气、仪表和控制、土建（包括总图、建筑、结构、采暖通风空调、消防及给排水系统）的基本设计、供货、安装、调试、试运行、移交等，基本设计应是完整的2台机组脱硫系统设计。投标人负责2台机组脱硫系统的工艺、电气、仪表和控制、总图、建筑、结构、采暖通风空调、消防及给排水系统的施工图设计及竣工图设计。以下界限范围内部分均属于投标方设计供货范围。8.1基本设计范围及内容基本设计为2台机组的脱硫岛设计，文件的内容深度应满足“火力发电厂初步设计文件内容深度规定”的要求。至少包括如下内容：8.1.1工艺部分的基本设计工艺部分的基本设计必需满足2台机组脱硫系统设备、管道、电气和控制的所有要求，确定设计方案作为施工图详图设计的依据。至少包括，但不限于以下内容：·系统拟定及设备选择。包括：全部物料平衡计算、主要设备及部件的选型计算、FGD系统阻力计算等。·烟气露点计算、水平衡计算。·对工艺系统的综合描述。包括：系统原理和功能说明、主要设备功能和特性、装置启动及正常运行、负荷变动时调整和稳定、可能发生事故状态下的应急措施、检修维护说明及主要技术经济指标等。·工艺系统及工艺子系统PID图·工艺系统及运行方式说明（SDD）·整套脱硫装置及公用设施的整体布置图·脱硫装置及各车间平断面布置图，包括主要管道、平台扶梯及检修起吊设施布置·烟道及管道布置总图（平面和断面）·设备及材料清册（2台机组分别开列）·按要求的“设备编码标识系统”对所有设备、管道进行编码·安装、检修及起吊设施的选择。8.1.2仪表控制部分的基本设计依据规定的“设计准则”进行准备，各方提供的设备或系统必须有控制和仪表作为补充。必须包含设备和/或工艺的所有数据和要求，但不仅限于此：·电负荷清单。·仪表及控制系统的设计说明。·逻辑控制框图（用SAMA符号表示）及说明书。·调节控制框图（用SAMA符号表示）及说明书。·控制阀门清单、开关执行器清单。·分散控制系统配置图。·系统流程（P&ID）图·主要就地设备布置及电缆主通道走向图。·设备布置图。（包括盘、柜）·控制室及电子设备间布置图,操作台面布置图。·脱硫火灾报警系统及安装图·设备清单（含报警值）。·主要材料清单。8.1.3电气部分的基本设计·脱硫系统电气系统设计说明书·脱硫系统原则供电系统图·脱硫系统直流及UPS系统图·脱硫综合楼电气设备布置平断图·脱硫系统电缆通道规划图·脱硫系统电气设备保护配置图·脱硫系统高、低压用电负荷清单及容量选择计算书·脱硫系统低压变容量选择计算书·脱硫系统低压厂用电系统短路电流计算书·脱硫系统保安负荷计算书·脱硫系统电气设备选择计算书·脱硫系统电气设备、材料清册8.1.4采暖通风及空调部分的基本设计·采暖通风及空调系统相关的计算书设计说明书·空调系统流程图·空调机房平面布置图·电气控制室及电子设备间空调平面布置图·石灰石输送系统除尘设备布置示意图·设备选择计算书·主要设备材料清册8.1.5消防系统的基本设计·水消防系统设计说明书·水消防平面布置图·水消防系统计算书·主要设备材料清册8.1.6给水排水系统的基本设计·生活给水、生活排水、雨水排水系统图·生活给水、生活排水、雨水排水平面布置图·雨水排水系统计算书·生活给水、生活排水、雨水排水系统计算书·主要设备材料清册8.1.7土木建筑工程的基本设计提供用于土建设计的设备、管道、电气、控制设备或系统的所有要求和数据，如：·装置总布置图·荷重数据和要求，包括荷载特性，位置，埋件大小，埋件材料等。·基本建筑尺寸，包括各层平面布置，楼层标高，房间的跨度，柱距，高度，开孔，通道，活动钢盖板范围。·主要建(构)筑物的结构形式、结构布置、基础型式。·楼层上设备布置，设备基础外形尺寸，设备基础上埋件，锚栓孔、二次灌浆等数据。·建筑物门，窗，楼梯的布置及室内装修的要求。·整个装置地坪以下所有设备基础、坑、沟道的布置及断面图，预埋铁件的荷载特性、大小、位置、材料要求，包括管道支撑数据的主要通道布置。·涉及道路交叉和场地平整的要求。·管道/电缆通...
