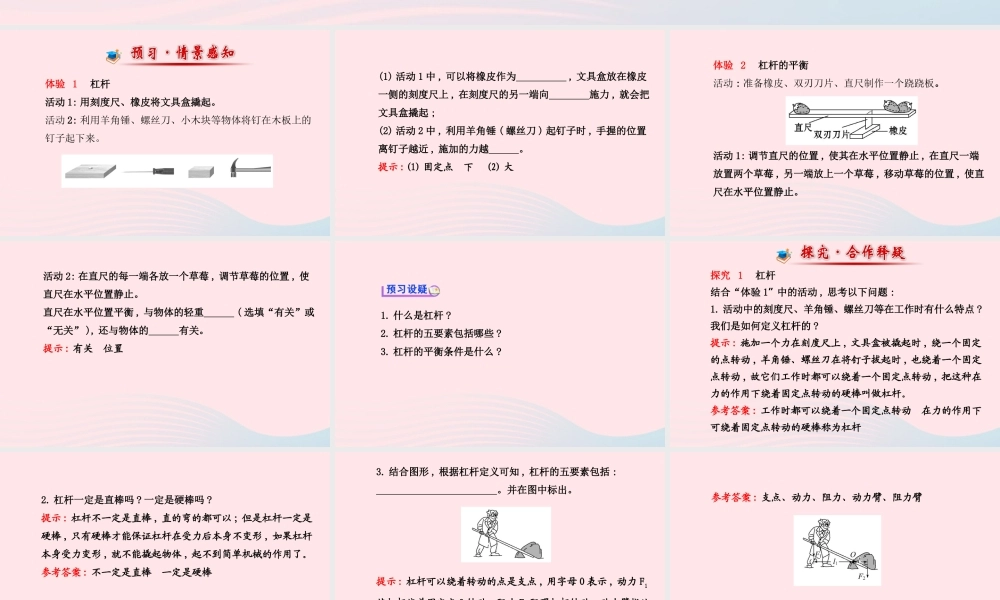

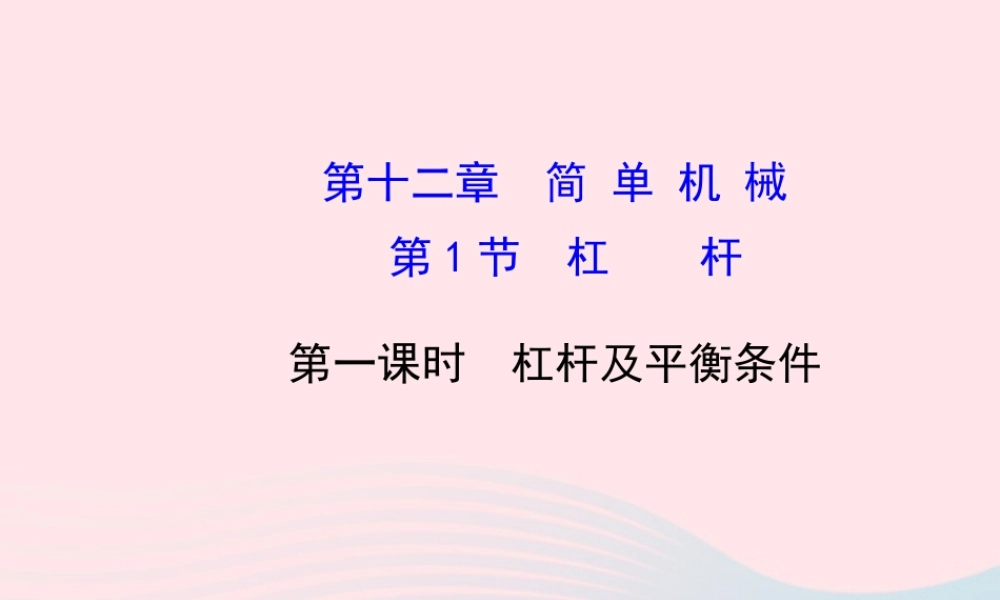

第十二章 简 单 机 械 第 1 节 杠 杆 第一课时 杠杆及平衡条件体验 1 杠杆 活动 1: 用刻度尺、橡皮将文具盒撬起。活动 2: 利用羊角锤、螺丝刀、小木块等物体将钉在木板上的钉子起下来。 (1) 活动 1 中 , 可以将橡皮作为 , 文具盒放在橡皮一侧的刻度尺上 , 在刻度尺的另一端向 施力 , 就会把文具盒撬起 ;(2) 活动 2 中 , 利用羊角锤 ( 螺丝刀 ) 起钉子时 , 手握的位置离钉子越近 , 施加的力越 。提示 :(1) 固定点 下 (2) 大体验 2 杠杆的平衡 活动 : 准备橡皮、双刃刀片、直尺制作一个跷跷板。 活动 1: 调节直尺的位置 , 使其在水平位置静止 , 在直尺一端放置两个草莓 , 另一端放上一个草莓 , 移动草莓的位置 , 使直尺在水平位置静止。活动 2: 在直尺的每一端各放一个草莓 , 调节草莓的位置 , 使直尺在水平位置静止。直尺在水平位置平衡 , 与物体的轻重 ( 选填“有关”或“无关” ), 还与物体的 有关。提示 : 有关 位置1. 什么是杠杆 ?2. 杠杆的五要素包括哪些 ?3. 杠杆的平衡条件是什么 ?探究 1 杠杆 结合“体验 1”中的活动 , 思考以下问题 :1. 活动中的刻度尺、羊角锤、螺丝刀等在工作时有什么特点 ?我们是如何定义杠杆的 ?提示 : 施加一个力在刻度尺上 , 文具盒被撬起时 , 绕一个固定的点转动 , 羊角锤、螺丝刀在将钉子拔起时 , 也绕着一个固定点转动 , 故它们工作时都可以绕着一个固定点转动 , 把这种在力的作用下绕着固定点转动的硬棒叫做杠杆。参考答案 : 工作时都可以绕着一个固定点转动 在力的作用下可绕着固定点转动的硬棒称为杠杆 2. 杠杆一定是直棒吗 ? 一定是硬棒吗 ?提示 : 杠杆不一定是直棒 , 直的弯的都可以 ; 但是杠杆一定是硬棒 , 只有硬棒才能保证杠杆在受力后本身不变形 , 如果杠杆本身受力变形 , 就不能撬起物体 , 起不到简单机械的作用了。参考答案 : 不一定是直棒 一定是硬棒3. 结合图形 , 根据杠杆定义可知 , 杠杆的五要素包括 : 。并在图中标出。提示 : 杠杆可以绕着转动的点是支点 , 用字母 O 表示 , 动力 F1使杠杆绕着固定点 O 转动 , 阻力 F2 阻碍杠杆转动 , 动力臂指从支点到动力 F1 作用线的距离 l1, 阻力臂指从支点到阻力 F2 作用线的距离 l2 。参考答案 : 支点、动力、阻力、动力臂、阻力臂探究 2 探究杠杆的平衡条件 1. 结...
