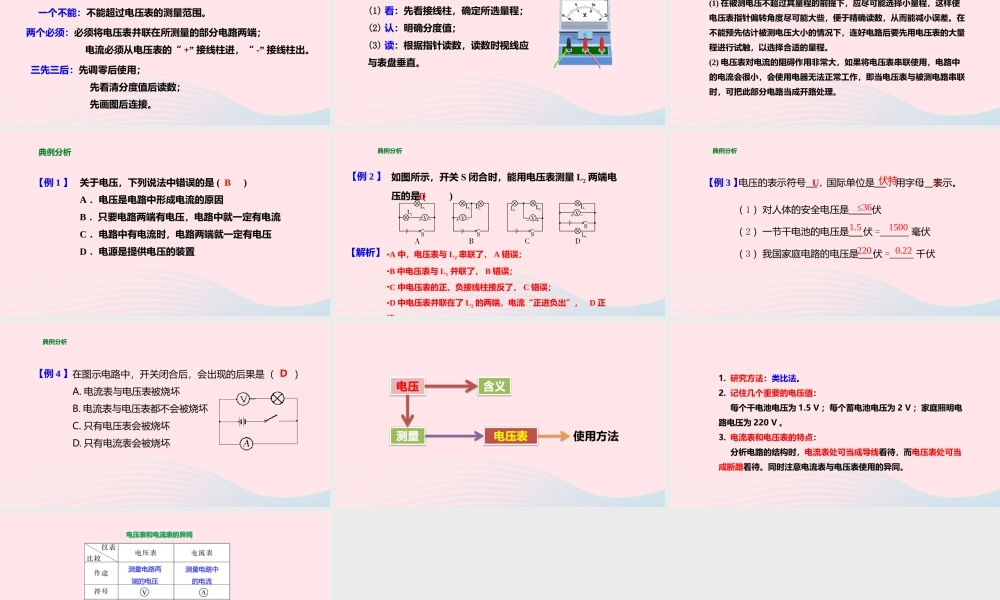

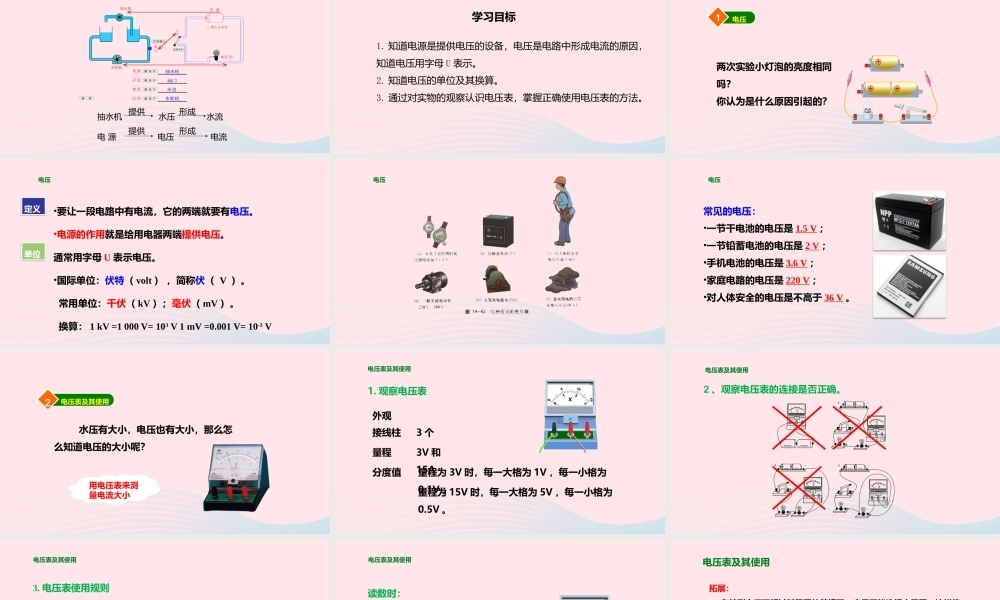

第 14 章 第 5 节测量电压 ( 第 1 课时 )电 源 电压 电流提供形成抽水机 水压 水流提供形成学习目标1. 知道电源是提供电压的设备，电压是电路中形成电流的原因，知道电压用字母 U 表示。2. 知道电压的单位及其换算。3. 通过对实物的观察认识电压表，掌握正确使用电压表的方法。 1电压两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？电压•要让一段电路中有电流，它的两端就要有电压。•电源的作用就是给用电器两端提供电压。通常用字母 U 表示电压。•国际单位：伏特（ volt ） ，简称伏（ V ）。 常用单位：千伏（ kV ）；毫伏（ mV ）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V定义单位电压电压常见的电压：•一节干电池的电压是 1.5 V ；•一节铅蓄电池的电压是 2 V ；•手机电池的电压是 3.6 V ；•家庭电路的电压是 220 V ；•对人体安全的电压是不高于 36 V 。2电压表及其使用 水压有大小，电压也有大小，那么怎么知道电压的大小呢？用电压表来测量电流大小电压表及其使用外观接线柱量程分度值3 个3V 和15A量程为 3V 时，每一大格为 1V ，每一小格为0.1V ；量程为 15V 时，每一大格为 5V ，每一小格为0.5V 。1. 观察电压表电压表及其使用2 、观察电压表的连接是否正确。电压表及其使用3. 电压表使用规则一个不能：不能超过电压表的测量范围。两个必须：必须将电压表并联在所测量的部分电路两端； 电流必须从电压表的“ +” 接线柱进，“ -” 接线柱出。三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接。电压表及其使用读数时：(1) 看：先看接线柱，确定所选量程；(2) 认：明确分度值；(3) 读：根据指针读数，读数时视线应与表盘垂直。电压表及其使用拓展：(1) 在被测电压不超过其量程的前提下，应尽可能选择小量程，这样使电压表指针偏转角度尽可能大些，便于精确读数，从而能减小误差。在不能预先估计被测电压大小的情况下，连好电路后要先用电压表的大量程进行试触，以选择合适的量程。(2) 电压表对电流的阻碍作用非常大，如果将电压表串联使用，电路中的电流会很小，会使用电器无法正常工作，即当电压表与被测电路串联时，可把此部分电路当成开路处理。典例分析关于电压，下列说法中错误的是 ( )A ．电压是电路中形成电流的原因B ．只要电路两端有电压，电路中就一定有电流C ．电路中有电流时，电路...
