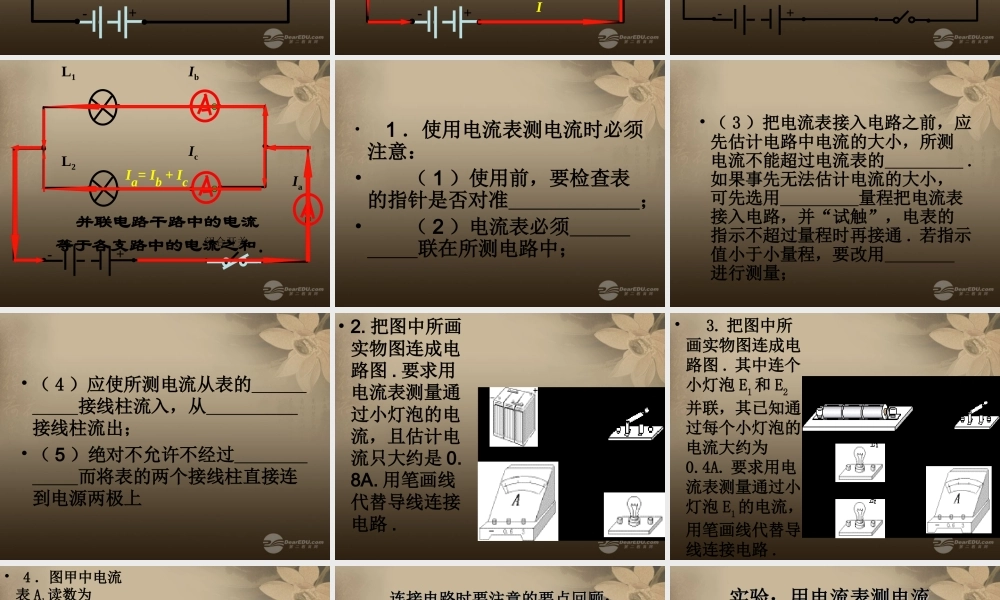

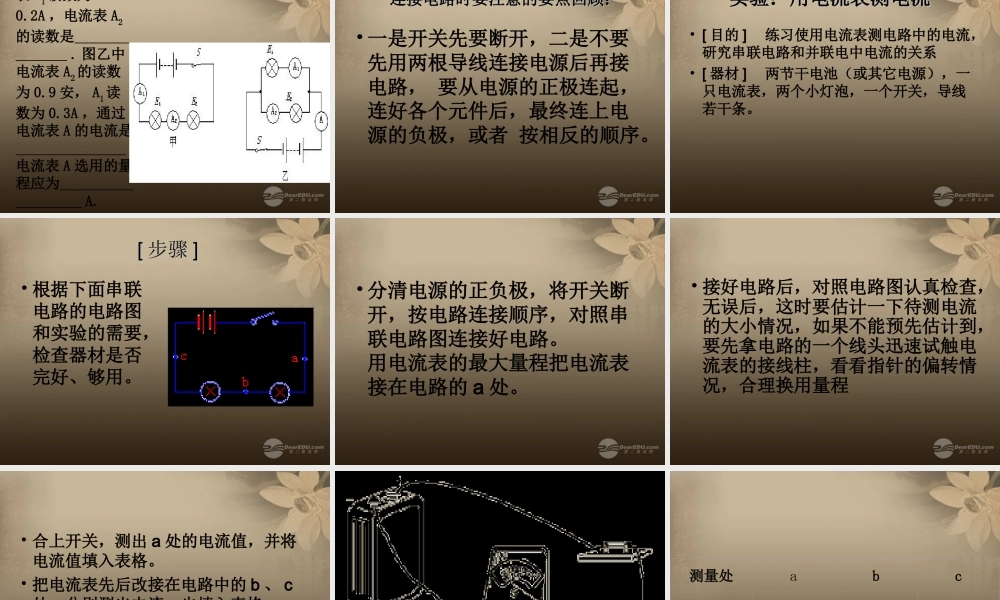

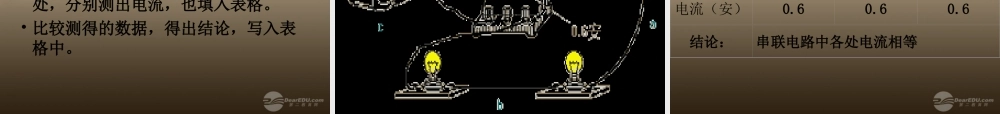

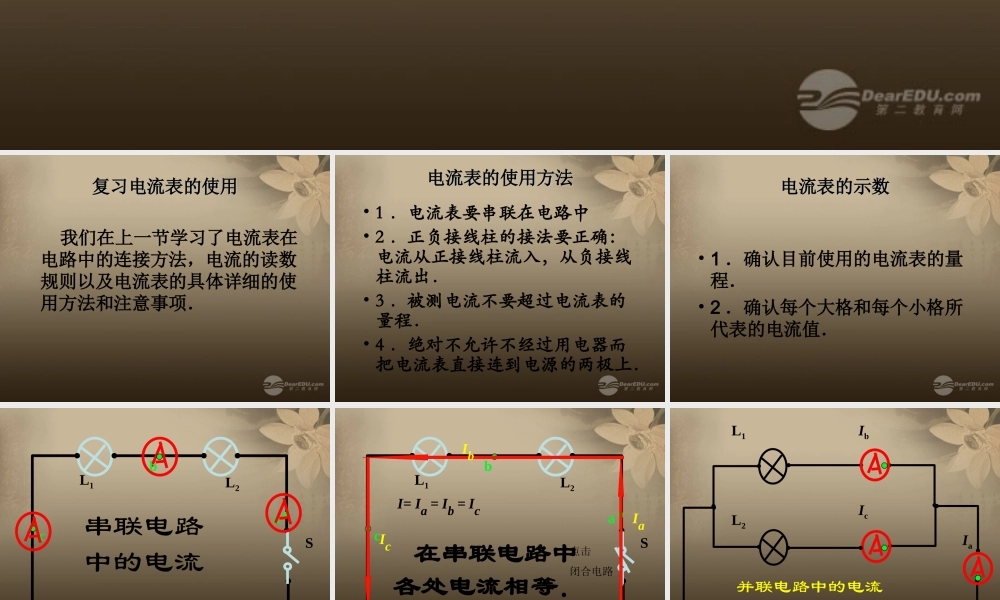

第五章 电流第五章 电流第三节 实验：用电流表测电流复习电流表的使用复习电流表的使用 我们在上一节学习了电流表在电路中的连接方法，电流的读数规则以及电流表的具体详细的使用方法和注意事项．电流表的使用方法电流表的使用方法• 1 ．电流表要串联在电路中• 2 ．正负接线柱的接法要正确：电流从正接线柱流入，从负接线柱流出．• 3 ．被测电流不要超过电流表的量程．• 4 ．绝对不允许不经过用电器而把电流表直接连到电源的两极上．电流表的示数电流表的示数• 1 ．确认目前使用的电流表的量程．• 2 ．确认每个大格和每个小格所代表的电流值．L1L2S+-abc串联电路中的电流L1L2S+-abc点击闭合电路IIa Ib Ic I= Ia = Ib = Ic 在串联电路中各处电流相等．IaIbIcL1L2+-并联电路中的电流IaIbIcL1L2+-闭合开关 Ia= Ib + Ic 并联电路干路中的电流等于各支路中的电流之和．• 1 ．使用电流表测电流时必须注意：• （ 1 ）使用前，要检查表的指针是否对准 ；• （ 2 ）电流表必须 联在所测电路中；• （ 3 ）把电流表接入电路之前，应先估计电路中电流的大小，所测电流不能超过电流表的 .如果事先无法估计电流的大小，可先选用 量程把电流表接入电路，并“试触”，电表的指示不超过量程时再接通 . 若指示值小于小量程，要改用 进行测量；• （ 4 ）应使所测电流从表的 接线柱流入，从 接线柱流出；• （ 5 ）绝对不允许不经过 而将表的两个接线柱直接连到电源两极上• 2. 把图中所画实物图连成电路图 . 要求用电流表测量通过小灯泡的电流，且估计电流只大约是 0.8A. 用笔画线代替导线连接电路 . • 3. 把图中所画实物图连成电路图 . 其中连个小灯泡 E1和 E2并联，其已知通过每个小灯泡的电流大约为0.4A. 要求用电流表测量通过小灯泡 E1的电流，用笔画线代替导线连接电路 .• 4 ．图甲中电流表 A1读数为0.2A ，电流表 A2的读数是 . 图乙中电流表 A2的读数为 0.9 安， A1读数为 0.3A ，通过电流表 A 的电流是 .电流表 A 选用的量程应为 A. 连接电路时要注意的要点回顾：连接电路时要注意的要点回顾： •一是开关先要断开，二是不要先用两根导线连接电源后再接电路， 要从电源的正极连起，连好各个元件后，最终连上电源的负极，或者 按相反的顺序。实验：用电流表测电流实验：用电流表测电流 • [ 目的 ] 练习使用电流表测电路中的电流，研究串联...
