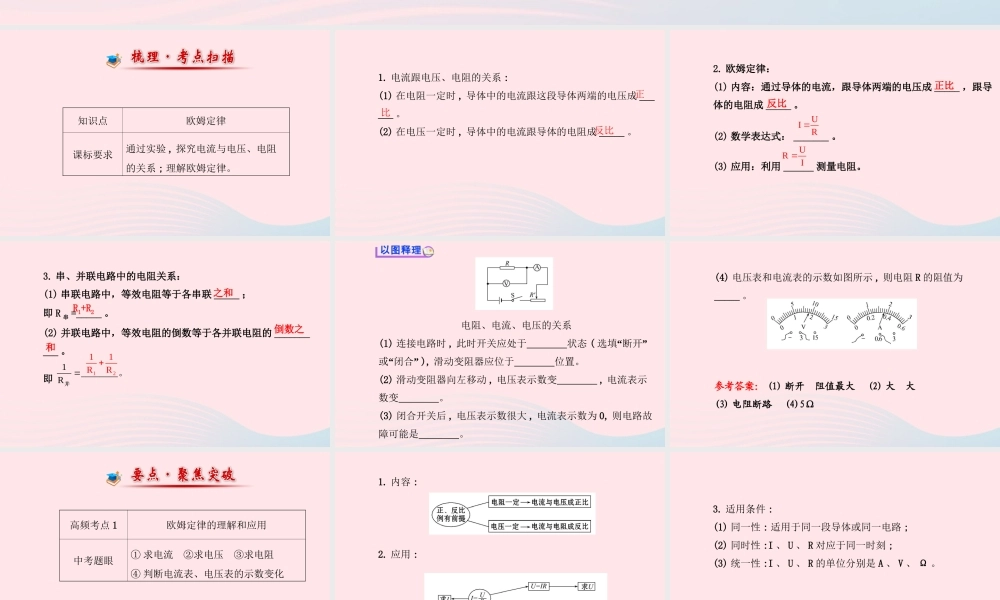

第十二章 欧 姆 定 律知识点欧姆定律课标要求通过实验 , 探究电流与电压、电阻的关系 ; 理解欧姆定律。1. 电流跟电压、电阻的关系 :(1) 在电阻一定时 , 导体中的电流跟这段导体两端的电压成 ______ 。(2) 在电压一定时 , 导体中的电流跟导体的电阻成 _____ 。正比反比2. 欧姆定律：(1) 内容：通过导体的电流，跟导体两端的电压成 _____ ，跟导体的电阻成 _____ 。(2) 数学表达式： _______ 。(3) 应用：利用 ______ 测量电阻。正比反比UIRURI3. 串、并联电路中的电阻关系：(1) 串联电路中，等效电阻等于各串联 _____ ；即 R 串 =_____ 。(2) 并联电路中，等效电阻的倒数等于各并联电阻的 __________ 。即之和R1+R2倒数之和1________R并。1211RR电阻、电流、电压的关系(1) 连接电路时 , 此时开关应处于 状态 ( 选填“断开”或“闭合” ), 滑动变阻器应位于 位置。(2) 滑动变阻器向左移动 , 电压表示数变 , 电流表示数变 。(3) 闭合开关后 , 电压表示数很大 , 电流表示数为 0, 则电路故障可能是 。(4) 电压表和电流表的示数如图所示 , 则电阻 R 的阻值为_____ 。参考答案： (1) 断开 阻值最大 (2) 大 大(3) 电阻断路 (4)5Ω高频考点 1欧姆定律的理解和应用中考题眼① 求电流②求电压③求电阻④ 判断电流表、电压表的示数变化1. 内容 :2. 应用 :3. 适用条件 :(1) 同一性 : 适用于同一段导体或同一电路 ;(2) 同时性 :I 、 U 、 R 对应于同一时刻 ;(3) 统一性 :I 、 U 、 R 的单位分别是 A 、 V 、 Ω 。4. 解答计算题的思路 :(1) 认清用电器的连接方式 , 明确各电表的作用。(2) 要在电路图中尽可能地标出已知量的符号、数据和未知量的符号。(3) 对电路进行分析 , 寻找已知量与未知量的关系 , 分析电路时要抓住电路中不变的量 ( 例如 , 电源电压恒定、定值电阻 )和变化的量。(4) 根据电路特点及相关公式列方程求解。【易错警示】欧姆定律只适用于纯电阻电路 , 如接有电热器、白炽灯的电路 ; 对于非纯电阻电路不适用 , 如接有电动机的电路、给蓄电池充电的电路。【典例 1 】 (2013· 烟台中考 ) 如图甲是某型号电子秤 , 其原理结构如图乙所示。 R0 为定值电阻 ,R 是压敏电阻 , 其阻值随所受压力 F 变化的关系如图丙所示 , 改写电压表 ( 量程为 3V) 的表盘数值后可直接读出所...
