初三物理家庭电路电流过大的原因 人教版 课件VIP免费

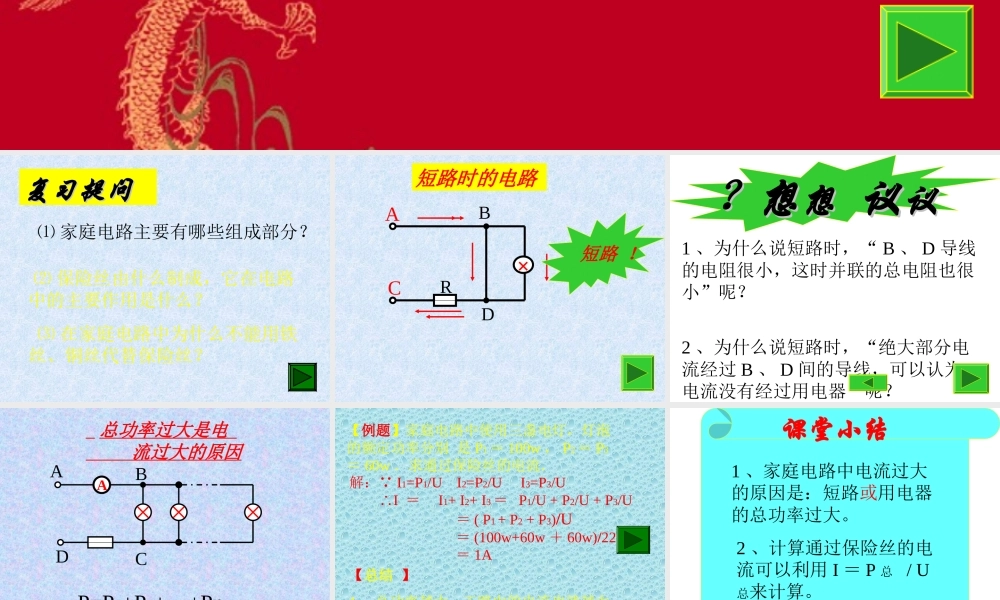

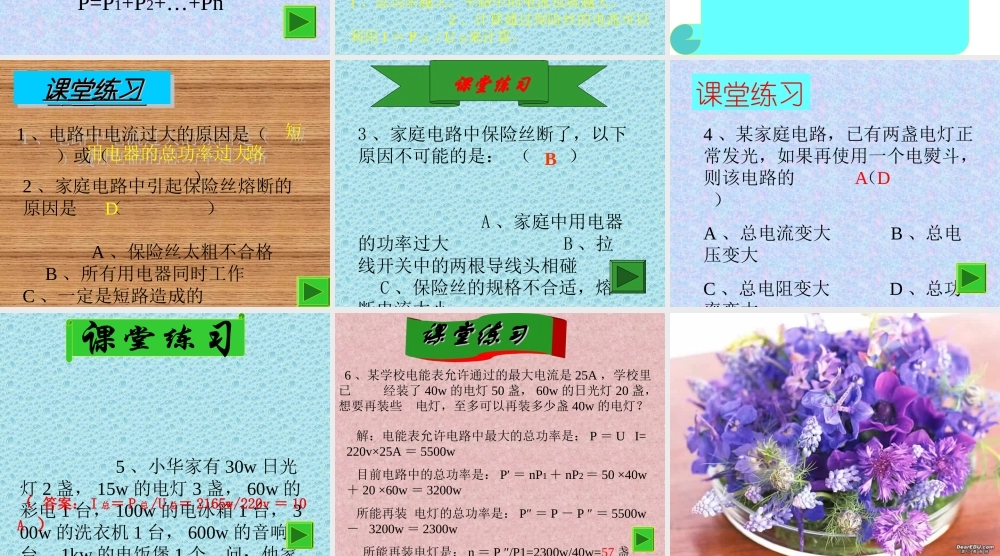

家庭电路电流过大的原因 复习提问复习提问 ⑴ 家庭电路主要有哪些组成部分？ ⑵ 保险丝由什么制成，它在电路中的主要作用是什么？ ⑶ 在家庭电路中为什么不能用铁丝、铜丝代替保险丝？ ×ACRBD 短路 ！短路时的电路 ？？想想想想 议 议议议1 、为什么说短路时，“ B 、 D 导线的电阻很小，这时并联的总电阻也很小”呢？ 2 、为什么说短路时，“绝大部分电流经过 B 、 D 间的导线，可以认为电流没有经过用电器”呢？ AABCD 总功率过大是电 流过大的原因P=P1+P2+…+Pn 【例题】家庭电路中使用三盏电灯，灯泡的额定功率分别 是 P1 ＝ 100w ， P2 ＝ P3＝ 60w ．求通过保险丝的电流．解：∵ I1=P1/U I2=P2/U I3=P3/U ∴I ＝ I1+ I2+ I3 ＝ P1/U + P2/U + P3/U ＝ ( P1 + P2 + P3)/U ＝ (100w+60w ＋ 60w)/220v ＝ 1A【总结 】1 、总功率越大，干路中的电流也就越大。 2 、计算通过保险丝的电流可以利用 I ＝ P 总 / U 总来计算。课堂小结1 、家庭电路中电流过大的原因是：短路或用电器的总功率过大。2 、计算通过保险丝的电流可以利用 I ＝ P 总 / U总来计算。 短路 短路 用电器的总功率过大用电器的总功率过大课堂练习课堂练习课堂练习课堂练习1 、电路中电流过大的原因是（ ）或（ ） 1 、电路中电流过大的原因是（ ）或（ ） 2 、家庭电路中引起保险丝熔断的原因是 （ ） A 、保险丝太粗不合格 B 、所有用电器同时工作 C 、一定是短路造成的 D 、可能接入了大功率电热器 D 3 、家庭电路中保险丝断了，以下原因不可能的是： （ ） A 、家庭中用电器的功率过大 B 、拉线开关中的两根导线头相碰 C 、保险丝的规格不合适，熔断电流太小 D 、插头中的两根导线头相碰 B课堂练习 课堂练习4 、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的 （ ）A 、总电流变大 B 、总电压变大C 、总电阻变大 D 、总功率变大A D 5 、小华家有 30w 日光灯 2 盏， 15w 的电灯 3 盏， 60w 的彩电 1 台， 100w 的电冰箱 1 台， 300w 的洗衣机 1 台， 600w 的音响 1台， 1kw 的电饭煲 1 个，问：他家的总保险丝应如何选择？（ 答案： I 总＝ P 总 /U 总＝ 2165w/220v ＝ 10A ） 课堂练习课堂练习 6 、某学校电能表允许通过的最大电流是 25A ，学校里已 经装了 40w 的电灯 50 盏， 60w 的日光灯 20 盏，想要再装些 电灯，至多可以再装多少盏 40w 的电灯？ 解：电能表允许电路中最大的总功率是： P ＝ U I=220v×25A ＝ 5500w 目前电路中的总功率是： P′ ＝ nP1 ＋ nP2 ＝ 50 ×40w＋ 20 ×60w ＝ 3200w 所能再装 电灯的总功率是： P″ ＝ P － P ″ ＝ 5500w－ 3200w ＝ 2300w 所能再装电灯是： n ＝ P ″/P1=2300w/40w=57 盏
